EM00136225 rev.1.2 PT
1
A
B
E
C
G
I
F
D
H

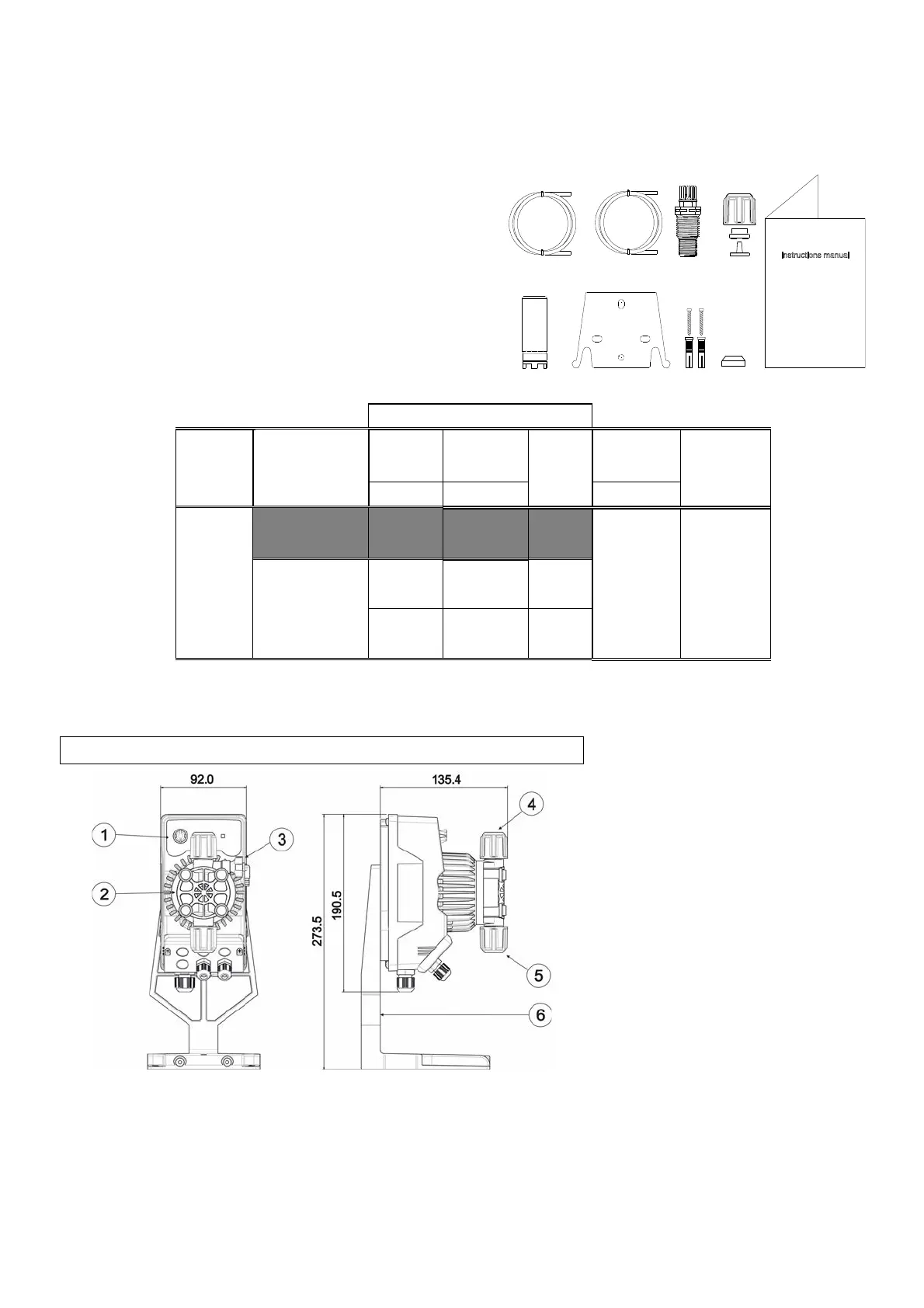

MANUAL de INSTALAÇÃO E ENTRADA EM FUNCIONAMENTO DA BOMBA
DOSEADORA da SÉRIE KOMPACT AMC
Conteúdo da embalagem:
A. Tubo opaco para a ligação da saída da bomba até ao
ponto de injeção
B. Tubo transparente para a aspiração, para a ligação
da válvula de descarga e a ferragem manual
C. Raccord de injeção
D. Kit ligações tubos
E. Filtro de pé
F. Suporte para montagem à parede
G. Âncoras de fixação para suportes à parede
H. Tampas protecção parafusos
I. Manual de instruções
Estes são os dados técnicos e os desempenhos da bomba:
PVC
Modelo
Alimentação
Pressão
Capacidade
cc
/impulso
Conexões
impulsos /
min
(mm)
bar
l/h
Int / Ext
200
24 VCC
2
7
0,73
4 / 6
160
24 VCA
2
8
0,83
5
6
0,62
INTRODUÇÃO
A bomba doseadora é composta por uma parte de comando onde está alojada a eletrónica e o íman e uma parte hidráulica
sempre em contacto com o líquido a dosear.
Verifique os dados na etiqueta de características principais da vossa bomba
1. Área de regulação
2. Cabeça doseadora
3. Válvula para a ferragem
4. Raccord giratório
5. Raccord de sucção
6. Base de apoio (opcional)
Aconselhamos que se verifique a compatibilidade química entre o produto doseado e os materiais em
contacto.
MATERIAIS QUE COMPÕEM A CABEÇA DA BOMBA
• Corpo bomba: PVC
• Válvulas: PVC
• Esferas: Cerâmica
• Membrana: PTFE
