Seko KOMPACT AMC - Elektri̇k Bağlantilari

EM00136225 rev.1.0 TR
2
TEKNİK ÖZELLİKLER
• Ağırlık: 1,5 Kg
• Besleme: 24 Vac/Vdc
• Emiş: 12 W
• Sigorta: 3,15A 250V T 5x20
• Koruma sınıfı: IP65
• Seviye kontrolü girişi: Kuru kontak (on-off)
• Darbe girişi: Kuru kontak (on-off) maksimum frekans 80 Hz
KURULUMA GEÇMEDEN VEYA POMPAYA BAKIM İŞLEMİ YAPMADAN
ÖNCE DİKKATLE OKUYUNUZ
! DİKKAT: POMPANIN KURULUMUNU VEYA BAKIMINI YAPMADAN ÖNCE HER ZAMAN BESLEMEYİ
KESİNİZ.
! DİKKAT: BU ÜRÜN SADECE EHLİYETLİ PERSONEL TARAFINDAN PROFESYONEL
AMAÇLARLA KULLANILMAK ÜZERE TASARLANMIŞTIR
! DİKKAT: POMPANIN BAKIM İŞLEMLERİ SADECE EHLİYETLİ VE YETKİLİ PERSONEL
TARAFINDAN YAPILMALIDIR.
-
H
2
SO
4
SÜLFÜRİK ASİT Suyla reaksiyona girebilecek kimyasal ürünlerin dozajlamasını yapmadan önce hidrolik bölümün
tüm iç kısımlarının kurulanması gerekir.
- Ortam ısısı 40°C’nin altında olmalıdır. Nispi nem %90’ın altında olmalıdır. Koruma sınıfı IP 65. Pompanın kurulumunu
yaparken güneş ışınlarına doğrudan maruz kalmamasına dikkat ediniz.
- Aşırı vibrasyonu önlemek için pompayı sağlam bir şekilde sabitleyiniz.
- Besleme gerilimi ve basınç pompanın etiketinde belirtilen değerlerde olmalıdır.

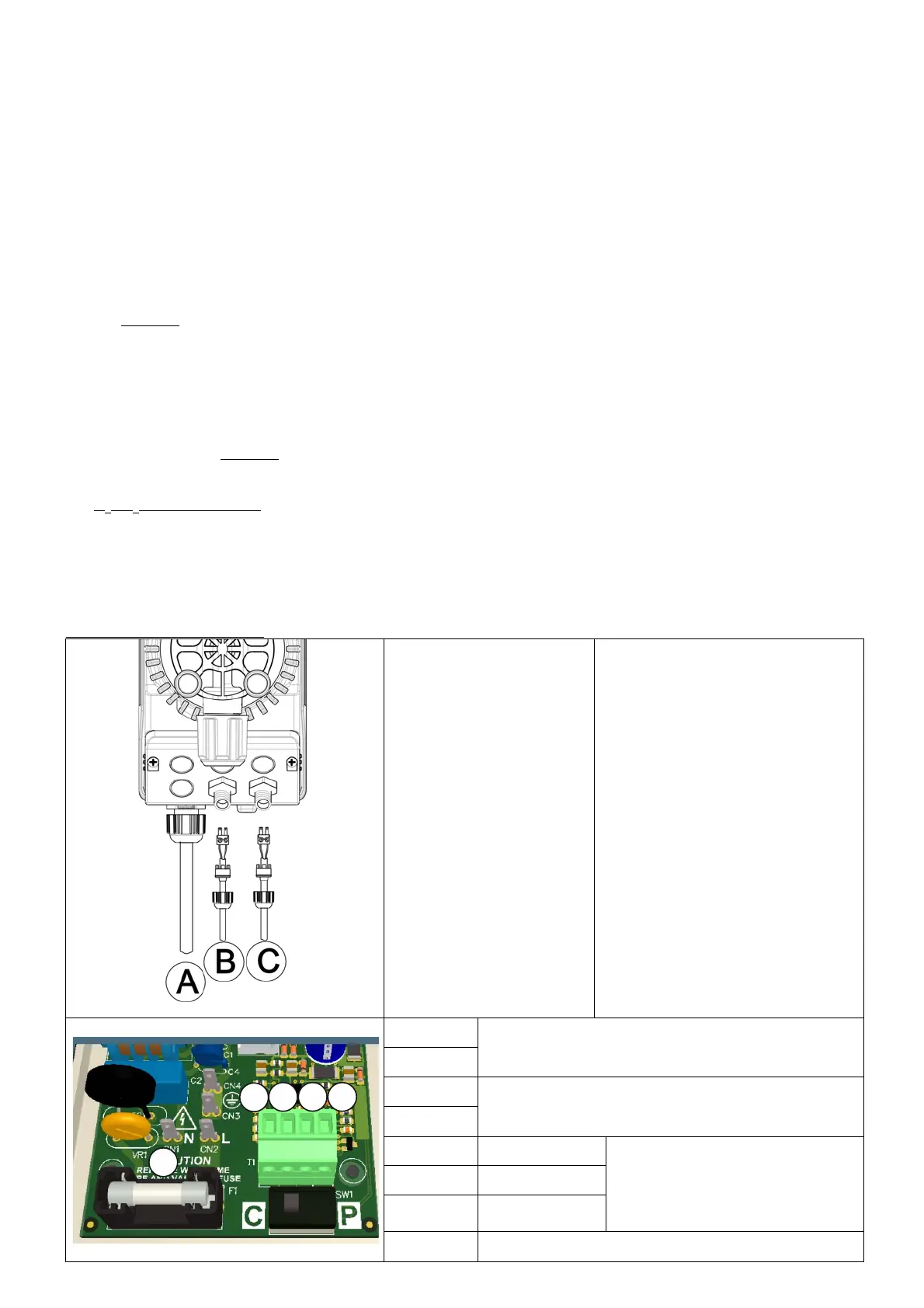

ELEKTRİK BAĞLANTILARI
A girişi = Besleme
24 Vac/Vdc
B girişi = Seviye kontrol
sondası girişi
C girişi = gerilimsiz darbeler
(darbeli sayaç veya hall
sensörü)
Pompa, yan tarafında bulunan
etikette belirtilen değerlere uygun bir
besleme hattına bağlanmalıdır. Bu
talimatlara uyulmaması pompaya
zarar gelmesine neden olabilir.
Pompalar küçük yüksek gerilimleri
tolere edebilecek ş ekilde
tasarlanmışlardır. Dolayısıyla,
pompanın zarar görmesini
engellemek için her zaman pompanın
enerji kaynağının yüksek gerilim
yaratan elektrikli aletlere de besleme
tedarik eden bir kaynak olmamasına
dikkat ediniz.
380V trifaze hatlı bağlantı sadece
faz-nötr arasında
UYGULANMALIDIR. Bağlantı faz-
toprak arasına
UYGULANMAMALIDIR.
1
2
3 4
F
1
Seviye kontrolü sondası girişi
(Kuru kontak: on-off)
2
1
Gerilimsiz darbeler
(darbeli sayaç; kuru kontak: on-off, maksimum frekans
80 Hz)
3
1
GND
Hall sensörü veya benzerinin girişi
(çıkış voltajı 10Vcc; maksimum
akım 5 mA)
3
Sinyal
4
Çıkış voltajı 10
Vcc
F
Sigorta: 3,15A 250V T 5x20
