Seko KOMPACT AMC - Page 33

EM00136225 rev.1.0 TR
1
A
B
E
C
G
I
F
D
H

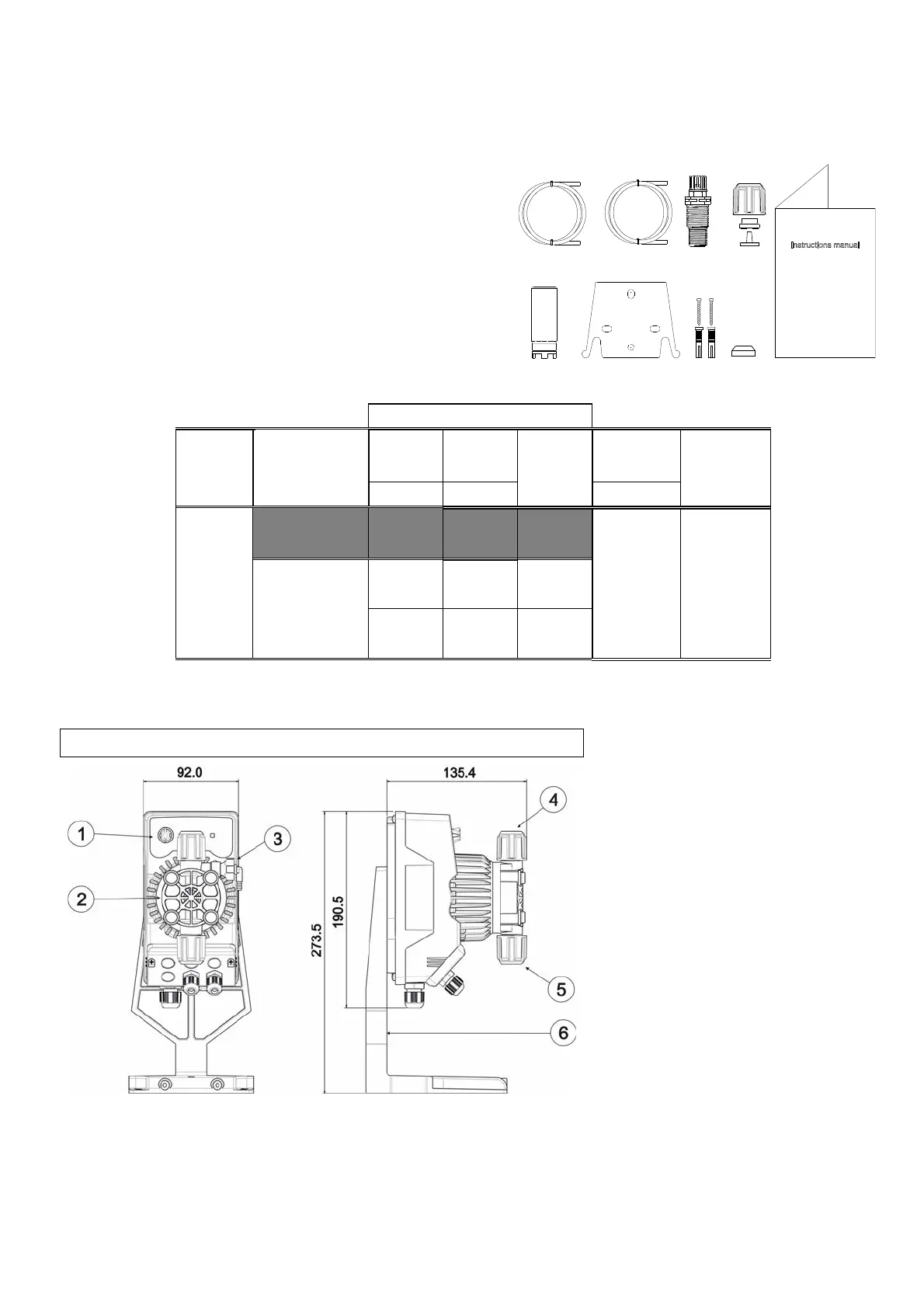

KOMPACT AMC SERİSİ DOZAJ POMPASI İÇİN KURULUM VE ÇALIŞTIRMA
KILAVUZU
Ambalajın içindekiler:
A. Pompanın çıkışı ile enjeksiyon noktasını bağlamak için
opak boru
B. Emme, boşaltım valfinin bağlantısı ve manüel
pompalama için şeffaf boru
C. Enjeksiyon bağlantısı
D. Boru bağlantısı kiti
E. Taban filtresi
F. Duvara montaj levhası
G. Duvar levhasının sabitlenmesi için bağlantı parçaları
H. Vida koruma kapakları
I. Kullanım kılavuzu
Aşağıda pompanın teknik ve performans verileri sunulmaktadır:
PVC
Model
Besleme
Basınç
Kapasite
cc/vuruş
Bağlantılar
Vuruş / dak
(mm)
bar
l/s
İç / Dış
200
24 Vdc
2
7
0,73
4 / 6
160
24 Vac
2
8
0,83
5
6
0,62
GİRİŞ
Dozaj pompası elektronik kısımlar ve mıknatısın bulunduğu bir kumanda bölümü ile dozajı yapılan sıvıyla sürekli temas halinde
olan hidrolik bölümden oluşmaktadır.
Pompanızın ana özelliklerini veri plakasından kontrol ediniz
1. Ayar bölümü
2. Dozaj kafası
3. Pompalama valfi
4. Çıkış bağlantısı
5. Emme bağlantısı
6. Taban desteği (opsiyonel)
Dozajı yapılan ürünle temas ettiği malzemeler arasında kimyasal uyumluluk testi yapılması tavsiye edilir.
POMPANIN KAFASINDA KULLANILAN MALZEMELER
• Pompanın gövdesi: PVC
•
Valfler: PVC
•
Bilyeler: Seramik
•
Membran: PTFE
