INSTALLATIONS- UND INBETRIEBNAHMEANLEITUNG FÜR DIE
DOSIERPUMPE SERIE KOMPACT AMC

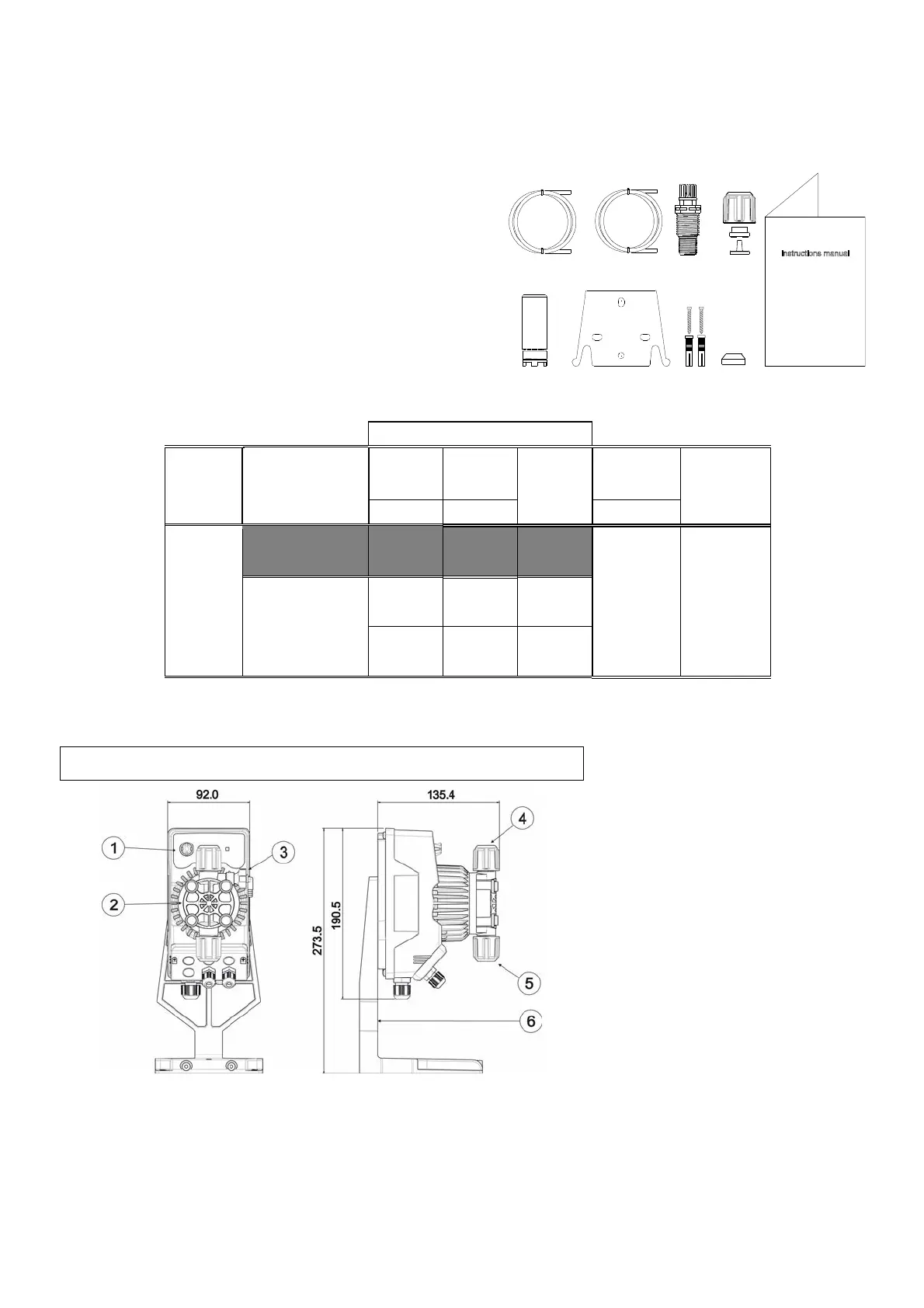

Packungsinhalt:
A. Undurchsichtiger Schlauch für den Anschluss des
Pumpenausgangs an den Einspritzpunkt
B. Transparenter Schlauch für die Ansaugung, für den
Anschluss des Auslassventils und für die manuelle
Befüllung
C. Anschluss Einspitzung
D. Satz Schlauchanschlüsse
E. Bodenfilter
F. Bügel für Wandmontage
G. Dübel für die Montage des Wandbügels
H. Schraubenschutzkappen
I. Anleitung
Im Folgenden werden die technischen Daten und Leistungen der Pumpe angegeben:
PVC
Modell
Stromversorgung
Druck
Förderme
nge
cc/Schlag
Anschlüsse
Schlagzahl/
min
(mm)
bar
l/h
Int / Ext
200
24 Vdc
2
7
0,73
4 / 6
160
24 Vac
2
8
0,83
5
6
0,62
EINLEITUNG
Die Dosierpumpe besteht aus einer Steuereinheit, in der die Elektronik und der Magnet sowie ein Teil der Hydraulik
untergebracht sind, immer in Kontakt mit der zu dosierenden Flüssigkeit.
Prüfen Sie anhand der Angaben auf dem Typenschild die Haupteigenschaften
Ihrer Pumpe
1. Einstellbereich
2. Dosierkopf
3. Befüllventil
4. Druckanschluss
5. Ansauganschluss
6. Gestell für Unterbau (optional)
Wir empfehlen eine Prüfung der chemischen Kompatibilität zwischen dem dosierten Produkt und den
Kontaktmaterialien.
MATERIALIEN DES PUMPENKOPFES
• Pumpengehäuse: PVC
• Ventile: PVC
• Kugeln: Keramik
• Membran: PTFE
