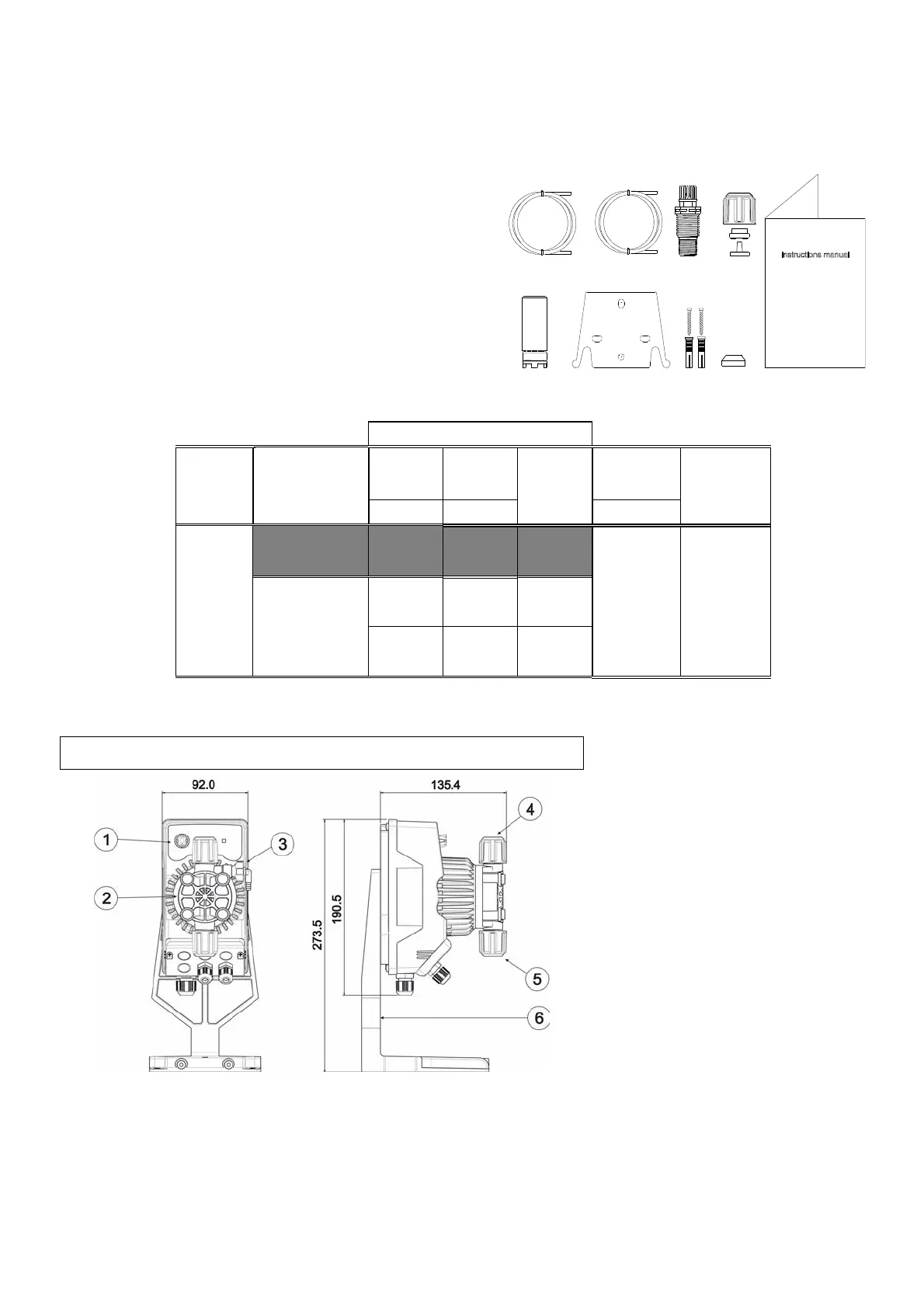

MANUEL INSTALLATION ET MISE EN SERVICE POUR POMPE DOSEUSE
SÉRIE KOMPACT AMC
Contenu de l'emballage :
A. Tube opaque pour le raccordement de la sortie de la
pompe au point d'injection
B. Tube transparent pour l'aspiration, pour le
raccordement de la valve de purge et pour l'amorçage
manuel
C. Raccord d'injection
D. Kit raccordements tubes
E. Filtre de fond
F. Étrier pour montage mural
G. Chevilles pour la fixation de l'étrier au mur
H. Bouchons protection vis
I. Manuel d'instructions
Voici les données techniques et les prestations de la pompe :
PVC
Modèle
Alimentation
Pression
Débit
cc /
injection
Connexions
Injections /
min
(mm)
bar
l/h
Int / Ext
200
24 VCC
2
7
0,73
4 / 6
160
24 VCA
2
8
0,83
5
6
0,62
INTRODUCTION
La pompe doseuse est composée d'un dispositif de commande qui loge l'électronique et l'aimant et d'une partie hydraulique
toujours en contact avec le liquide à doser.
Vérifier les principales caractéristiques de votre pompe sur les données indiquées
sur la plaque.
1. Zone de réglages
2. Tête doseuse
3. Clapet d'amorçage
4. Raccord de refoulement
5. Raccord d'aspiration
6. Support pour base (en option)
Nous conseillons de vérifier la compatibilité chimique entre le produit dosé et les matériaux en contact.
MATÉRIAUX QUI COMPOSENT LA TÊTE DE LA POMPE
• Boîtier pompe : PVC
• Vannes :
PVC
• Billes de clapet :
Céramique
• Membrane :
PTFE
