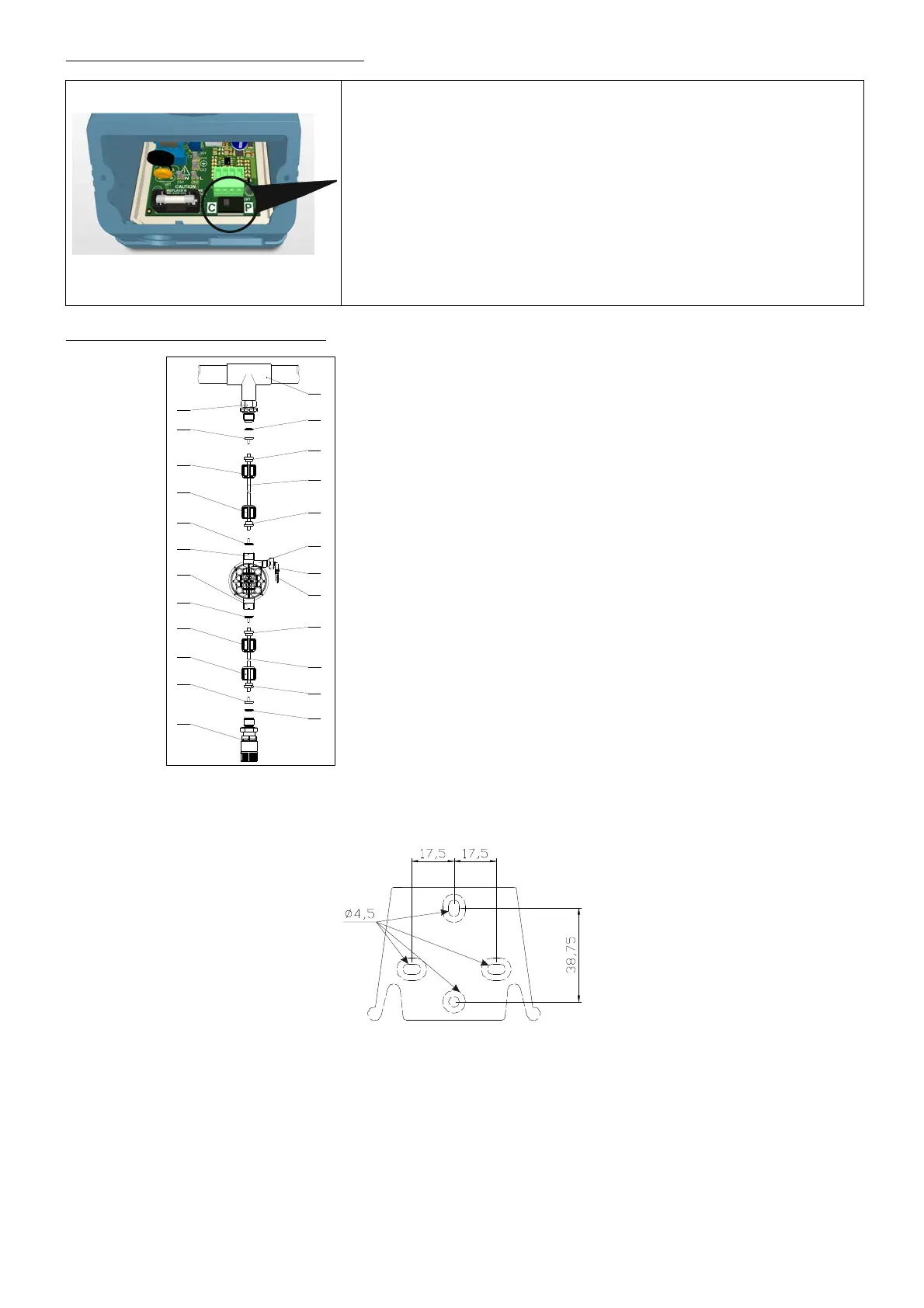

Un interrupteur (indiqué sur la figure) qui règle les modalités de dosage de
la pompe est présent sur la partie correspondant aux branchements
électriques du circuit.
Les deux modalités différentes sont :
Constante (interrupteur sur la position C)
La pompe dose constamment au pourcentage sélectionné avec le
potentiomètre.
Proportionnelle (interrupteur sur la position P)
La pompe dose proportionnellement au signal d'entrée (Compteur
d'impulsions).
1. Point d'injection
2. Raccord d'injection
3. Étanchéité
4. Porte-tuyau
5. Presse-tube
6. Bague
7. Tube de refoulement (rigide)
8. Clapet de refoulement
9. Boîtier pompe
10. Valve de purge
11. Clapet d'aspiration
12. Tube d'aspiration (souple)
13. Filtre de fond
14. Raccord valve de purge
Gabarits perçage étrier mural
Après environ 800 heures de fonctionnement, serrer les boulons du boîtier de pompe en appliquant un couple de serrage de 3
Nm.
Suivre les instructions suivantes lors des branchements hydrauliques :
- Installer le FILTRE DE FOND à environ 5-10 cm du fond de façon à éviter des dépôts éventuels ;
- L’installation avec pompe sous charge d'eau est recommandée pour des pompes ayant un débit très faible. En particulier
en cas de dosage de produits qui développent du gaz (par ex: hypochlorite de soude, hydrazine, peroxyde d'hydrogène...).
- Tubes plus longs que ceux du kit d'installation, il est important qu'ils aient la même dimension que ceux fournis avec la
pompe. Si le TUBE DE REFOULEMENT est exposé aux rayons solaires on conseille l’utilisation d'un tube noir résistant
aux rayons ultraviolets ;
- On conseille de placer le POINT D'INJECTION plus haut que la pompe ou que le réservoir ;
- Le CLAPET D'INJECTION fourni avec la pompe doit toujours être installé au bout de la ligne de refoulement du flux de
dosage.
