РУКОВОДСТВО ПО МОНТАЖУ И ПОДКЛЮЧЕНИЮ ДОЗИРУЮЩ ЕГО
НАСОСА СЕРИИ KOMPACT AMC

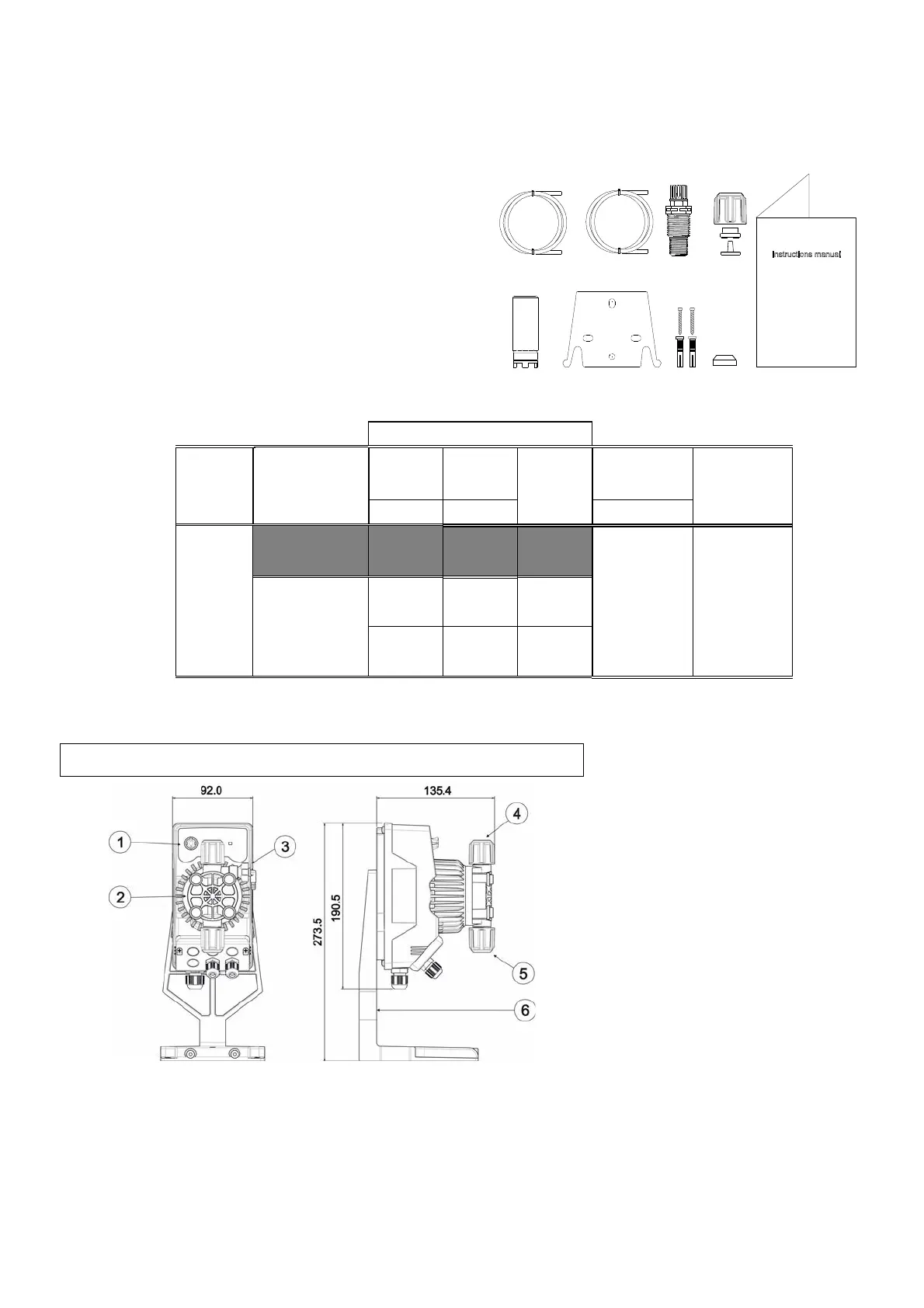

Содержимое упаковки:
A. Матовая труба для подключения выхода насоса к
точке нагнетания.
B. Прозрачная всасывающая труба для
подсоединения спускного клапана и для ручного
наполнения.
C. Нагнетательн ы й ш т уце р
D. Комплект труб для подключения
E. Нижний фильтр
F. Кронштейн для монтажа на стену
G. Дюбели для крепления кронштейна к стене
H. Защитные колпач ки для винтов
I. Руководство по эксплуатации
Насос имеет следующие технические данные и характеристики:
Поливинилхлорид (PVC)
Модель
Питание
Давление
Расход
см
3
/удар
Соединения
Ударов/мин.
(мм)
бар
л/ч
Внутр./Внеш.
200
24 Vdc
2
7
0,73
4 / 6
160
24 Vac
2
8
0,83
5
6
0,62
ВВЕДЕНИЕ
Дозирующий насос состоит из блока управления, содержащего электронные детали и магнит, и гидравлической части,
находящейся в контакте с дозируемой жидкостью.
Проверить на табличке технических данных основные характеристики вашего
насоса.
1. Зона регулировки
2. Дозирующая головка
3. Клапан наполнения
4. Нагнетательный штуцер
5. Всасывающий штуцер
6. Опора-основание (факультативно)
Рекомендуем выполнить проверку на химическую совместимость дозируемого продукта с
находящимися с ним в контакте материалами насоса.
МАТЕРИАЛЫ, ВХОДЯЩИЕ В СО СТАВ ГОЛОВКИ НАСОСА
• Корпус на соса: Поливинилхлорид (PVC)
•
Клапаны: Поливинилхлорид (PVC)
•
Шары: Керамика
•
Диафрагма: Политетрафторэтилен (PTFE)
