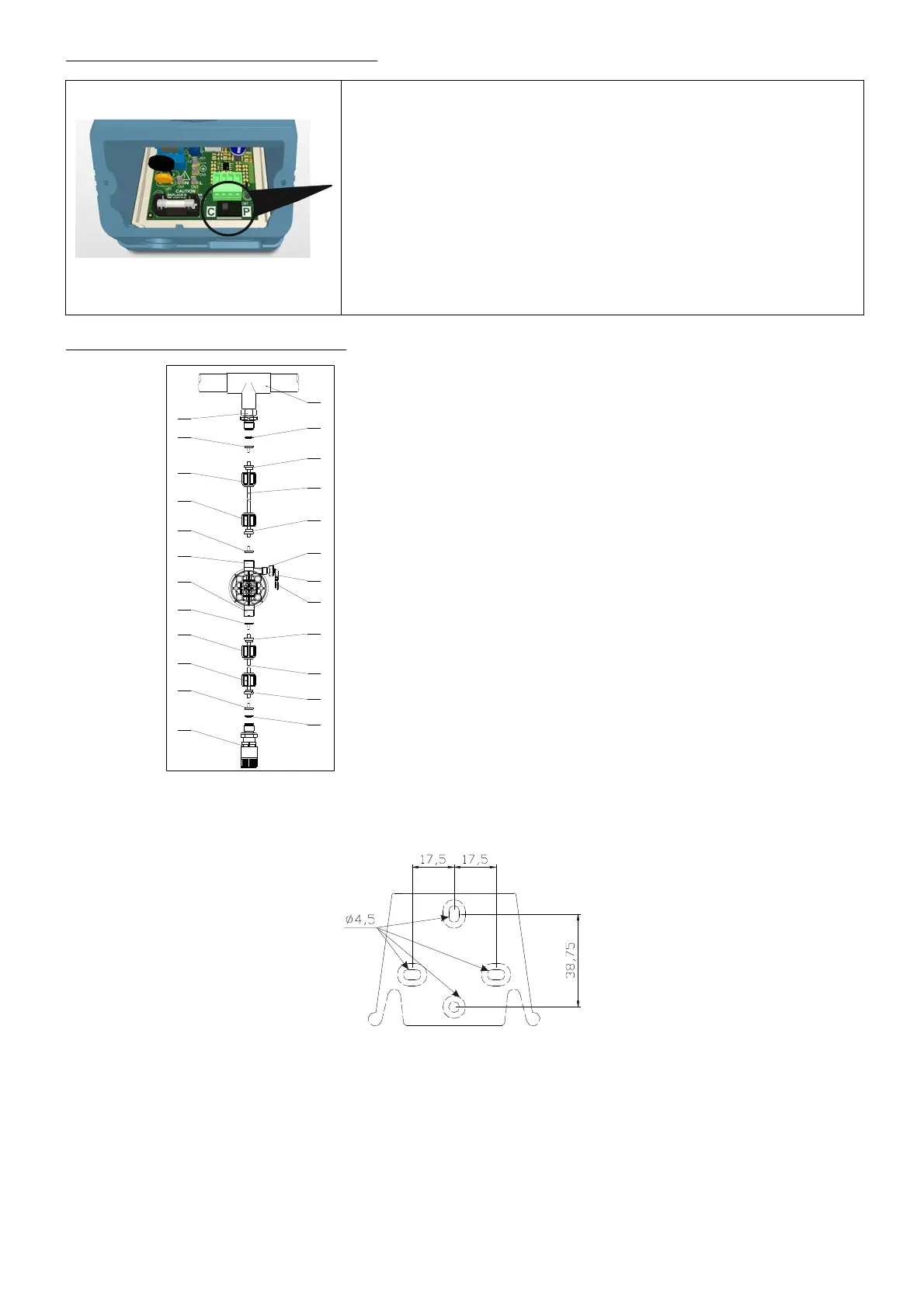

В части, относящейся к электрическим соединениям цепи, находится
переключатель (показанный на рисунке), регулирующий режим
дозирования насоса.
Существуют два следующих различных режима:
Постоянный (переключатель в положении C)
Насос выполняет постоянное дозирование в соо тветствии с
процентом, выбранным с помощью потенциометра.
Пропорциональный (переключатель в положении Р)
Насос выполняет дозирование пропорционально входному сигналу
(счетчик генератор импульсов).
1. Точка нагнетания
2. Нагнетательный штуцер
3. Уплотнение
4. Трубодержатель
5. Муфта для трубы
6. Зажимное кольцо
7. Нагнетательная труба (жесткая)
8. Нагнетательный клапан
9. Корпус насоса
10. Спускной клапан
11. Всасывающий клапан
12. Всасывающая труба (мягкая)
13. Нижний фильтр
14. Штуцер спускно го клапана
Шаблон отверстий настенного кронштейна
После 800 часов работы затянуть болты корпуса насоса, прилагая момент затяжки 3 Н·м.
При выполнении гидравлических подключений необходимо следовать следующим инструкциям:
- Установить НИЖНИЙ ФИЛЬТР в 5-10 см от дна так, чтобы избежать возможны х отложений;
- Насосы с очень малым расходом рекомендуется устанавливать ниже высоты всасывания. Особенно при
дозировании продуктов, выделяющих газ (пр.: гипохлорит натрия, гид ра зин , перо ксид водород а и т.д.)
-
Трубы с длиной, превышающей длину труб из комплекта установки, должны иметь такие же размеры, как и те, что
поставляются с насосом. Если НАГНЕТАТЕЛЬНАЯ ТРУБА подвергается воздействию солнечных лучей,
рекомендуется использовать трубу черного цвета, устойчивую к воздействию ультрафиолетового излучения;
- ТОЧКУ НАГНЕТАНИЯ рекомендуется располагать выше насоса или бака;
- НАГНЕТАТЕЛЬНЫЙ КЛАПАН, поставляемый с насосом, должен всегда устанавливаться в конце нагнетательной
линии дозируемого потока.
