Installation pour deux étages
(Cheminée encadrée au grenier )

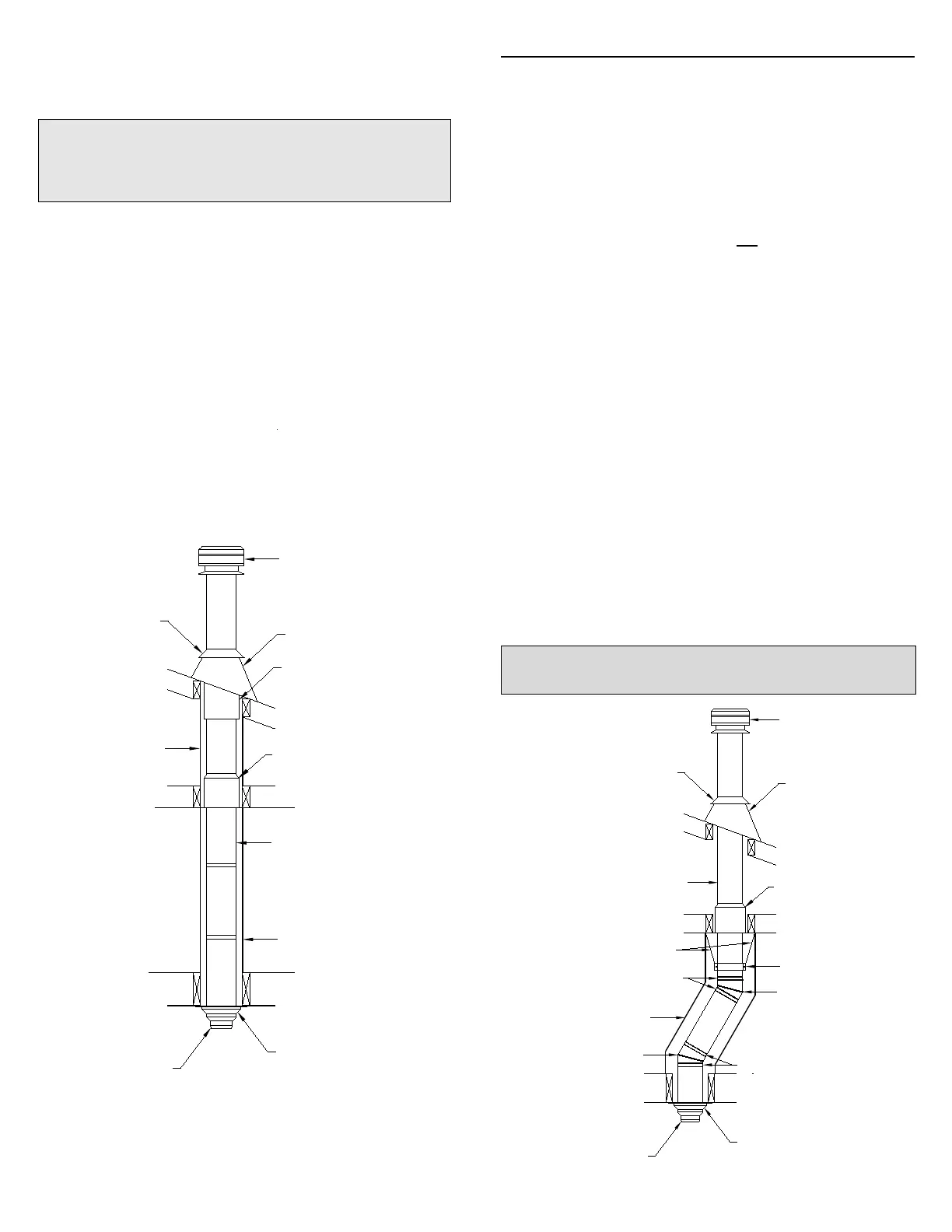

SCHÉMA 6
Enclos
Espace de grenier
Espace habité
Coupe-feu radiant
Solin ventilé
Supprt de plafond décoratif
Adaptateur pour
tuyau de poêle
Enclos
Sections de cheminée
Chapeau de cheminée
Solive du toit
Collet de solin
Pare-feu pour le grenier
Solive du plafond/
plancher
(encadrée 4 côtés
Solive du plafond
(encadrée 4 côtés)
NB: Pour réduire l'infiltration d'air froid dans le logement
installé l'isolant universel pour coupe-feu (JUSI) optionnel
avec le pare-feu pour le grenier. Voir les directives d'installation
emballée avec le JUSI.
Lorsque vous installez le pare-feu pour le grenier là où la cheminée
passe d’un espace habité vers le grenier, tel que démontré au schéma
6, ou entre les planchers, installez le pare-feu à partir du dessous et
clouez-le en place avec des clous vrillé de 1 po. ou des vis à bois
#8 x 1 po. Un coupe-feu radiant est nécessaire au niveau du toit
lorsque la cheminée est enfermée sous la ligne de toit.
Lorsque vous installez le pare-feu pour le grenier au-dessus du support
de plafond décoratif, tel que démontré au schéma 5, assurez-vous que la
base du pare-feu soit de niveau avec le haut de la structure de la solive et
fixez-le en place avec des clous vrillé de 1 po ou des vis à bois #8 x 1 po.
Au niveau où la cheminée pénètre dans la barrière air/vapeur, une
attention particulière est requise. Sceller la barrière au pare-feu ou
support ou bague murale en utilisant un composant approprié
conformément aux exigences des autorités locales.
INSTALLATION DES COUDES
Une paire de (deux) coudes de 15
o
ou 30
o
peut être utilisée pour offrir
une déviation afin d'éviter de couper les solives et de dégager d'autres
obstructions. L’angle maximal permis pour l’installation d'un appareil
à combustible solide est de 30 degrés. La course verticale de la
cheminée au-dessus d'une déviation doit être soutenue avec un support
de coude. Chaque support de coude soutiendra 15 pi. (4.5 m) de
cheminée et la longueur maximale de cheminée permise entre les
coudes est de 6 pi. (2 m). Voir la Charte 1 de décalage à la page 19 pour
pour plus de détails. Les ensembles de coude contienent 2 coudes,
4 colliers de fixation et un support de coude.
L'extrémité femelle des coudes n'est
pas gravée en relief afin de
maintenir un alignement approprié du système de cheminée. Des
colliers de fixation doivent être utilisés à tous les joints d' une déviation.
Placez un coude isolé sur la longueur verticale de cheminée. Tournez-
le à la position requise et sécuriser le à la longueur de cheminée avec un
collier de fixation (fourni).
Placez la longueur requise pour le décalage (voir le tableau de
décalage) sur le coude. Serrez le en place et sécuriser en place avec
un collier de fixation (fourni).
Placez le second coude (coude de retour) pour revenir à la verticale et
sécuriser en place avec un collier de fixation.
Durant l'installation, fournissez des supports additionnels pour la
section de déviation pour éviter une tension inutile sur les coudes
raccordés.
Installez un support pour coude sur une section de cheminée juste au-
dessus du coude le plus élevé. Fixez la bande de support à la cheminée
avec 4 boulons et écrous puis installez quatre (4) vis en acier inoxydable
à travers les orifices pré-perforés. Fixez les courroies de support à
l'assemblage de la bande de support et clouez ces bandes de support à la
structure en utilisant des clous 6d (2 po.). Voir le schéma 7.
Ne jamais installez un coude dans une zone de solive.
Les sections de cheminée doivent passer verticalement par
les zones de solives structurées.
Installation d'une déviation (Coude)
SCHÉMA 7
Chapeau de cheminée
Pare-feu pour le grenier
Collet de solin
Adaptateur pour
tuyau de poêle
Coude
Section de cheminée
Bandes de support
pour le coude
Colliers de fixation
Colliers de fixation
Support de plafond décoratif
Coude
Solive du toit
Solive du plafond
(Encadrée 4 côtés)
Solive du plafond, du
plancher (encadrée 4 côtés)
Courroie de support
pour le coude
Enclos
Grenier
Solin ventilé
Si l'isolant est soufflé dans le grenier et adhère à la cheminée, ceci doit
être repoussée pour éliminer n'importe quel contact direct avec la
surface de la cheminée.
