13
Placez le support sur la cheminée jusqu'à ce que les pièces de soutien
se reposent sur le toit au-dessus des chevrons ou d'une ouverture
encadrée pour une base solide. Préparez une ouverture rectangulaire
et respectez un dégagement minimum de 2 pouces aux matériaux
combustibles. La dimension de l'encadrement est mesurée en plan
horizontal.
Rondelle de
freinage
Boulon de
support
Écrou
Pièce de
soutien
Bande de
support
Support de toit
SCHÉMA 23
Installez les sections additionnelles de cheminée et bloquez en
tournant dans le sens horaire jusqu'à ce que les deux sections soient
bloquées avec fermeté. Continuez de cette manière jusqu'à ce que
la hauteur désirée soit atteinte. NOTEZ : L'accouplement mâle
(coupleur) de chaque longueur de cheminée doit se diriger vers le haut
tel qu'indiqué par la flèche apparaissant sur l'étiquette apposée sur
la cheminée.
COUPE-FEU RADIANT (RRS)
Un coupe-feu radiant doit être installé où la cheminée est enfermée
immédiatement sous la ligne de toit tel que démontré sur les schémas
6 et 27. Un exemple de ceci est quand l'espace de grenier d'une
maisonest employé en tant d'espace habité (chambre à coucher,
chambre d'invités, etc.). Il doit également être installé quand des
restritions de hauteur ne permettront pas l'utilisation du pare-feu pour
Glissez le support de toit vers le bas par-dessus la section de
cheminée jusqu'à ce que les pièces de soutien se reposent sur le toit
ou le plancher. Serrez la bande de support autour de la cheminée à
l'aide des boulons et écrous fournis. Sécurisez la bande à l'aide des
6 petites vis-à-métals fournies par les ouvertures pré-perforés et le
revêtement de la cheminée. Centrez la cheminée dans l'ouverture et
clouez ou vissez le support au toit ou au plancher en utilisant les 12
clous vrillés de 3-1/2 po. fournis ou 12 vis à bois #8 X 1-1/4 po.
Coupe-feu radiantSCHÉMA 24
Coupe-feu
Vis
Support
SUPPORT DE TOIT (RS)
Le support de toit peut être employé sur un plancher, un
plafond ou un toit et peut s'ajuster à n'importe quelle pente de toit. Il
peut être utilisé au-dessus d'une déviation pour soutenir la cheminée
ou comme support supplémentaire quand la hauteur de cheminée
requise excède celle du support primaire. Il fournira également un
support additionnel pour une installation de plafond cathédral quand
plus de 3 pieds est au-dessus du toit.
Le support de toit soutiendra une longueur totale de 39 pi. (11.9m) de
sections de cheminée. Toutes les sections de cheminée sous le
support doivent être protégées avec des colliers de fixation.

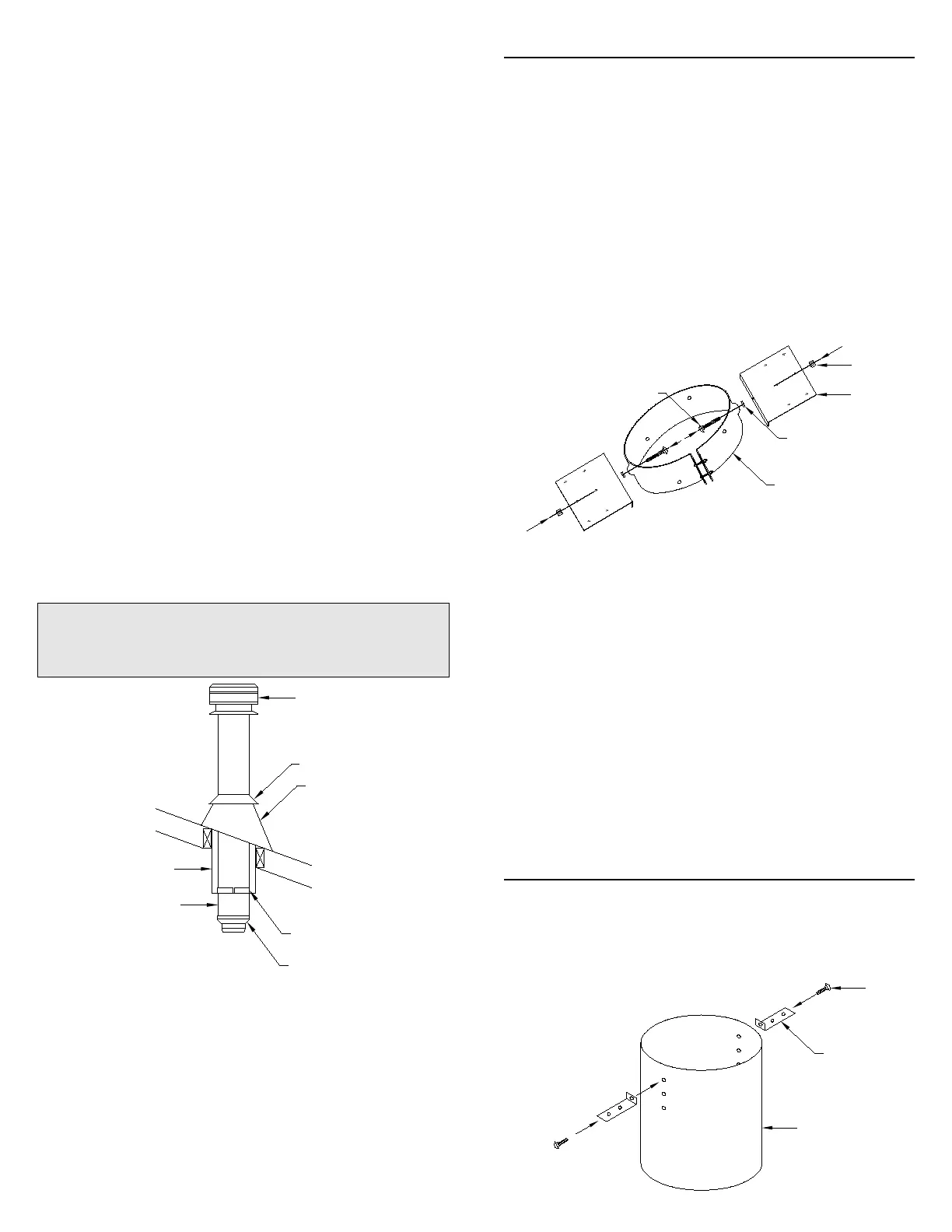

SCHÉMA 22
Collet de solin
Longueur de cheminée
Chapeau de cheminée
Adaptateur pour tuyau de poêle
Boîte de support
Bande de support
Installez la bande de support sur la longueur de cheminée à la
position désirée en serrant le boulon de la bande de support et en
vissant quatre vis à métal en acier inoxydable à travers de la bande
et la gaine extérieure de la cheminée. À NOTEZ: Au moins 1 pouce
de cheminée isolée doit dépasser au-dessous du support cathédral
pour la stabilité (voir le tableau 3 pour plus de détails). Ne pas trop
serrer, cela pourrait endommager l'extérieur de la cheminée. Abaissez
la longueur de cheminée dans l'ouverture situé au bas du support
afin que la bande de support fasse contact avec le fond de la boîte
de support (voir schéma 22).
À NOTEZ: L'accouplement mâle de chaque longueur de cheminée
doit se diriger vers le haut selon la flèche apparaissant sur l'étiquette
apposée sur la cheminée. Les longueurs de cheminée du bas devraient
avancer dans l'espace habité afin que le dégagement requis soit
maintenu sur le raccordement du tuyau de poêle (voir le tableau 3
dans ces directives pour plus de détails). Ne déviez pas la cheminée
au-dessous du support cathédral.
Le support de plafond cathédral supportera un total de 18 pi. (5.5 m)
de sections de cheminée. Les joints des sections de cheminée sous
le support cathédral doivent être fixés avec des colliers de fixation.
Après avoir structuré votre ouverture aux dimensions spécifiées au
tableau 1, glissez la boîte de support cathédral dans l'ouverture de
la solive. Une fois que la boîte se trouve à l'endroit désiré, assurez-
vous que la boîte soit de niveau et d'aplomb, clouez celle-ci à la
structure en utilisant quatres clous spirales de 2 po. ou des vis à bois
#8 x 1-1/2 po. à chaque côté. L'excédent de matériau dépassant au
-dessus du toit peut être taillé à l'aide de cisailles avant l'installation
de la boîte dans l'ouverture ou, les coins peuvent être taillés et
l'excédent replié sur le rebord du toit.
Solin ventilé
NB: Pour réduire l'infiltration d'air froid dans le logement
installé l'isolant universel pour coupe-feu (JUSI) optionnel
avec le support cathédral. Voir les directives d'installation
emballée avec le JUSI.
Fixez les pièces de soutien à la bande de support avec les boulons,
écrous et les rondelles de freinage. La rondelle de freinage est placée
entre la bande et la pièce de soutien pour fournir l'espacement
approprié tel que démontré au schéma 23.
que la hauteur requise au-dessus du toit soit atteinte. Les sections
de cheminée installées sous le support de plafond cathédral seront
ensemblée avec chaque joint protégé par un collier de fixation. Si la
cheminée s'élève de 5 pieds (1.5 m) ou plus au-dessus du toit, un
hauban pour toit sera requis. N.B.: Non pareille comme les installations
à l’intérieur, une installation cathédrale vous donne seulement un point
de support. Ce support limitée pourrait permettre à la cheminée de vibré
durant les vents forts. Il est advisible d’installer des support suplémentaire
si la cheminée se ralong de plus que de 3 pieds hors toit.
Des angles de finitions peinturés (2 courts & 2 longs) sont fournis
pour finir le support au niveau du plafond. Installer au plafond avec
les vis d'attaches fournies contre le support cathédral. Les 2 longs
morceaux peuvent être taillés pour assortir la pente du plafond.
Installez des sections de cheminée additionnelles et bloquez-les en
tournant dans le sens horaire jusqu'à ce que les deux sections se
tiennent fermement ensemble. Continuez de cette façon jusqu'à ce
