14

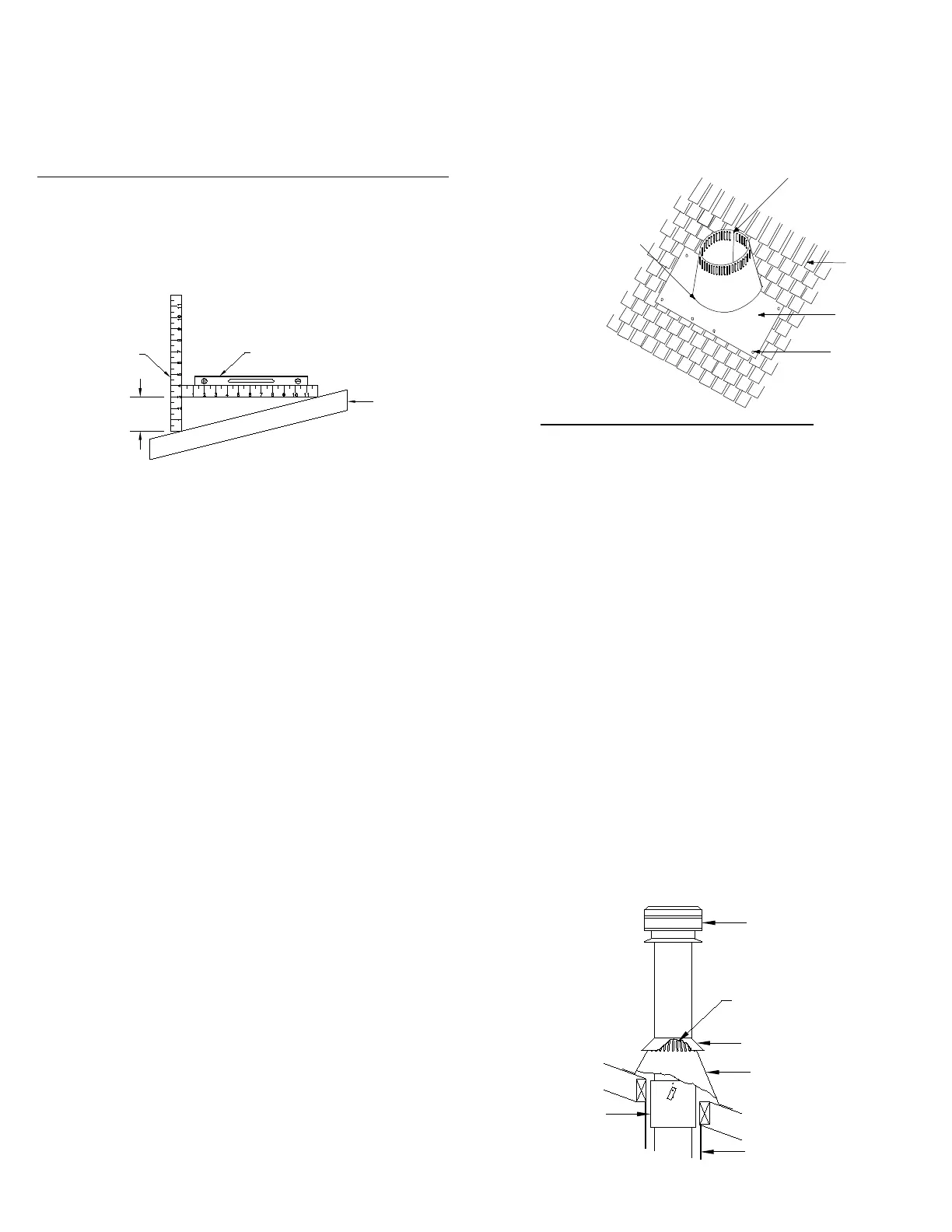

SCHÉMA 25
SOLIN DE TOIT
Assurez-vous d'avoir le bon solin de toit en vérifiant la pente de votre
toit à l'aide d'un niveau et de deux règles (voir schéma 25) ou en
utilisant une carte pour la pente du toit.
Le solin AAF est pour les toits dont la pente est de 0/12 à 6/12.
Le solin AF2 est pour les toits dont la pente est de 6/12 à 12/12.
Toit
Pente de 3/12
Règle de 12 po.
Calcul de la pente du toit
Bardeaux
Solin
Clous
Installation du solin de toit
SCHÉMA 26
Appliquez un
calfeutrant au long
de la rainure du
cône à la plaque
Appliquez un
calfeutrant au
long de la
rainure arrière
du cône
Une fois que vous avez localisé et marqué le secteur où la cheminée
traversera le toit, centrez, positionnez et préparez le toit en enlevant
les bardeaux et les matériaux de toiture. Respecter les dégagements
requis de 2 pouces à la cheminée aux quatre (4) côtés. Soyez prudent
lors de l’enlèvement des bardeaux à ne pas les briser car il pourrait
être vieux ou même quand l’installation est faite durant les temps
froids. Ceci est fait avant de prolonger la cheminée au-dessus du toit.
Niveau
3 po.
Assemblez les longueurs de cheminées à travers l'ouverture du toit et
le solin. Assurez-vous que les sections sont serrée adéquatement.
Installer les brides de fixation pour sécuriser les longueurs de cheminées.
Assurez vous que la cheminée est de niveau et que le dégagement de
2 pces est respecté avant de clouer le solin en place.
Clouez le solin à la plate-forme de toit (aussi sous les bardeaux) le
long du bord supérieur et chaque côtés en utilisant 12 clous avec
rondelles en néoprène ou couvrez les têtes de clous avec un
calfeutrage imperméable à l'eau non durcissant approprié. Scellez les
bardeaux à la plaque de la même manière. Comme précaution, vous
pouvez appliquer une bande de calfeutrage le long de toutes les
rainures du solin.
Trouvez le centre de l'ouverture de toit en laissant tomber un plomb de
l'intérieur du toit au centre de la cheminée nivelée. Faite la même chose
pour trouver le contour requis de l'ouverture en traçant le contour de
l'ouverture du plafond, ceci vous donnera aussi le dégagement requis
de 2 pouces autour de la cheminée. Assurez-vous que la dimension soit
mesurée en plan horizontal. Percer une série de trous à travers du toit
en suivant les marques de contour.
Glissez la partie supérieure (le plus près du pignon) du solin sous les
bardeaux de toiture. Au moins la moitié du solin devrait être SOUS les
bardeaux et l'extrémité AU-DESSUS des bardeaux pour assurer
l'écoulement d'eau. Taillez les bardeaux autour du cône du solin pour
une bonne installation. Ne clouez pas le solin au toit car un ajustement
pourrait être nécessaire.
N. B. : Un ensemble de solin en caoutchouc (URBFK2) est offert en option
pour passer une cheminée à travers d'un toit ondulé ou de métal. Voir les
directives emballer séparément avec l'ensemble. Sur les toits de métal ou
les toits très inclinés, il est recommandé d’installer un déflecteur de
glace ou de neige fabriqué en métal galvanisé de haut calibre. Le
déflecteur de forme triangulaire, est installé à 2 pouces de dégagement
de la cheminée sur la pente supérieure. Le déflecteur disperse le
glissement de glace ou de neige et prévient les dommages à la cheminée.
Contactez votre détaillant ou un atelier en fabrication en métaux dans
votre région pour votre déflecteur. Le déflecteur devrait être peinturé
avec une peinture appropriée pour le métal en suivant les directives du
fabricant de la peinture.
Si la cheminée ne peut être installer dans une enceinte, il est possible de
peindre la cheminée, le solin et le collet avec une peinture antirouille
résistante à la chaleur lorsque la cheminée est exposée à l'air extérieur aux
embruns océaniques. L'air humide et salé provoque la corrosion du métal
plus rapidement que l'air à humidité normale. Ceci augmentera la durée
de vie et améliorera l'apparence et peut s'assortir aux bardeaux . Pour
améliorer l'adhésion à la cheminée, dégraissez, nettoyez et amorcez avant
de peindre. Suivez les directives d'application du fabricant de la peinture.
Continuez d'ajouter des longueurs de cheminée jusqu'à ce que la
hauteur requise soit réalisée (schéma 1). Installez des colliers de fixation
à tous les joints au-dessus du toit pour une protection additionnelle.
Installez le chapeau de cheminée et bloqué-le en place jusqu'à ce qu'il soit
bien serré.
du solin sur la partie externe de la cheminée. Glissez le collet vers le bas
Enclos
Coupe-feu radiant
Solin ventilé
Collet de solin
Fentes pour ventilation
Chapeau de cheminée
SCHÉMA 27 Installation du solin/collet
AVERTISSEMENT: NE PAS OBSTRUER LES FENTES
POUR VENTILATION SUR LE SOLIN
Placez le collet de solin autour de la cheminée. Fixez les bouts ensemble
lâchement avec l'écrou et le boulon. Appliquez un calfeutrant à la
silicone à hautes températures non durcissant juste au-dessus du cône
le grenier (AIS) et que la cheminée a été enfermée avec un enclos
autour de la cheminée.
Attachez les supports au coupe-feu (par un des trois trous pré-
perforés) de sorte que le coupe-feu, une fois installé, protègera les
parties inférieures et supérieures de la structures de la solive du toit
(voir les schémas 24 et 27).
jusqu'à ce qu'il fasse contact avec le calfeutrant à la silicone et le cônedu
solin. Serrez l'écrou et le boulon et appliquez du calfeutrage additionnel
au-dessus du collet de solin comme requis. Après l'installation assurez-
vous que les fentes de ventilation ne sont pas obstruées (voir le schéma
26).
