8
Collier de fixation
Té isolé
Support mural
Section de cheminée de 1 pied
ou
Bouchon isolé pour té
3 po Minimum
Section de cheminée
Adaptateur pour
tuyau de poêle
Bague murale, partie
intérieure
Bague murale, partie extérieure
8 pi
(max)
Bouchon pour té
Chapeau de cheminée
Collet de solin
Bride murale
Solin ventilé
SUPPORT MURAL - (AWS) - 2-1/2 po
Tel que mentionné précédemment, l'endroit idéal pour votre système
de cheminée est dans l'enveloppe du bâtiment. Une installation avec
support mural est exigée quand l'endroit mentionné ci-dessus n'est
pas possible.
Pour compléter une installation adéquate d'un support mural, les
pièces suivantes peuvent être requises:
-Support mural (AWS): Destiné à une installation traversant le mur
avec un raccordement horizontal. Le système AWS est réglable
seulement de 2po à 2-1/2 po du mur vertical. Le système AWS est
fourni dans la trousse du support mural. Pour un ajustement plus
élevé le WS doit être commandé.
- Adaptateur de tuyau de poêle (ASE): Transition au tuyau de poêle
à la cheminée.
- Solin de toit: Requis lorsque la cheminée traverse un toit.
- Coupe-feu radiant: Requis lorsque la cheminée se trouve
immédiatement sous le toit.
- Bride murale (WB): Requis pour assurez un support latéral à la
cheminée.
- Longueurs de cheminée appropriées: Le diamètre de la cheminée
devrait être mesuré pour convenir à l'appareil.
-Bague murale (WT): Requis pour traversez un mur combustible.
- Isolant universel pour coupe-feu (JUSI): Pour réduire l'infitration
d'air froid dans le logement, doit être installé avec la bague murale.
- Chapeau de cheminée: Pour prévenir la pluie et les débris d'entrer
dans la cheminée. Modèle régulier ou deluxe.
Le support mural ajustable supportera jusqu'à 33 pi. (10 m) de
cheminée, le tout doit se situer au-dessus du support à l'exception
d'une section de 12 pouces
et/ou d'un bouchon isolé, prévue pour le
nettoyage, qui est installée sous le support.
Si la hauteur total de cheminée excède la limitation du support mural,
un support mural intermédiaire ajustable (AIWS) doit être installé.
Voir la section pour le support mural intermédiaire ajustable pour
plus de détails.

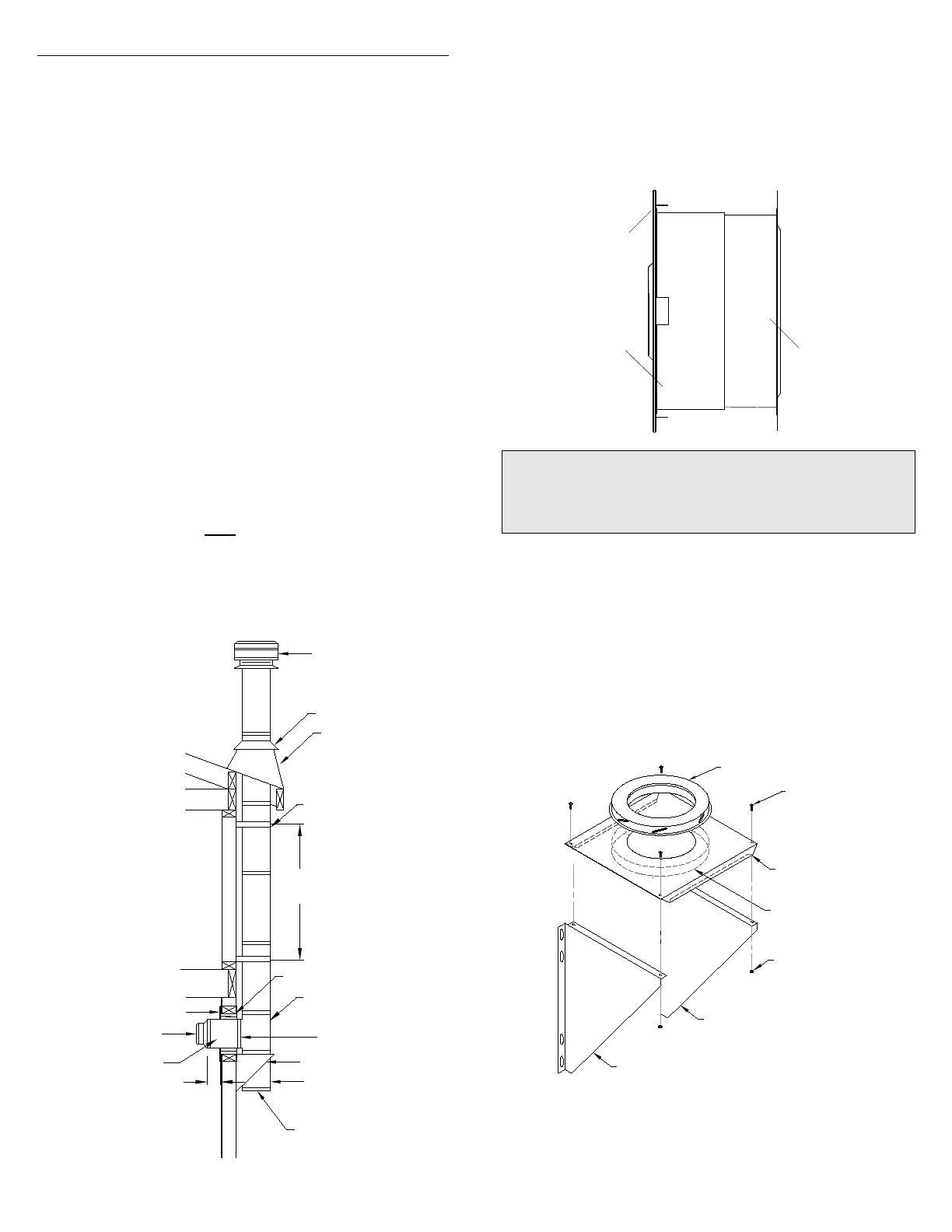

Installation d'un support mural
SCHÉMA 8
Installez la partie interne (avec plaque ronde) de la bague murale sur
la surface du mur interne. Assurez-vous que l'écran intérieur se
raccorde bien avec l'écran se trouvant à l'extérieur. Une fois en place
et mis de niveau contre le mur, installez la garniture de finition et fixez-
la à l'aide des attaches appropriées à travers les quatre orifices pré-
perforés (voir schéma 9).
Assemblez le support mural (schéma 10) en attachant les deux
supports latéraux ( les bouts pointus vers le bas) à la plaque de support
avec la quincaillerie fournie. Assurez-vous que l'accouplement
femelle fixé à la plaque fait face vers le bas. Pour un ajustement du
support , alignez les trous fixe de la plaque de support avec les trous
alongés des deux supports latéraux.
Accouplement
femelle (en bas)
SCHÉMA 10
Écrou
Support latéral
Anneau d'ancrage
Boulon
Plaque de
support
Support latéral
Déterminez la ligne centrale d'une connexion horizontale (section de
cheminée horizontale traversant le mur). Encadrez une ouverture aux
dimensions spécifiées au tableau 1. Pour un mur non-combustible
(bloc en ciment et fondation de béton) faite l'ouverture 3/16 po (5 mm)
plus grand que le diamètre extérieur de la cheminée. Installez la partie
externe (avec plaque carrée) de la bague murale sur la surface murale
extérieure. Fixez-le en vous servant des attaches appropriées et en
utilisant tous les orifices préperforés.
Partie externe de la
bague murale
Garniture de finition
noire
Ajustement de
4-1/2" à 8-3/4"
Partie interne de la
bague murale
SCHÉMA 9
Bague murale
NB: Pour réduire l’infiltration d’air froid dans le logement
installé l’isolant universel pour coupe-feu (JUSI) optionnel
avec la bague murale. Voir les directives d’installation
emballée avec le JUSI.
Installez une longueur de cheminée isolé de 12 pouces (ou davantage
si requis) au branchement horizontal du té isolé. Cette longueur doit
dépasser d'au moins 3 po (75mm) dans l'espace habité (schéma 8).
Serrez fermement dans le té en tournant dans le sens horaire. Un collier
de fixation doit alors être installé à ce raccordement. Assurez-vous
que le boulon et écrou font face vers le bas afin d'empêcher
l'accumulation d'eau dans le collier de fixation.
