12
AVERTISSEMENT: Le bouchon de té doit être installé et fixé en
place. Si non installé, ceci pourrait être la cause d’un incendie,
dommage corporelle ou même un décès.
Section
de
cheminée
Plaque
de
support
Bouchon de té isolé
Nutsert
Vis de fixation
Équerre de
soutien de
bouchon

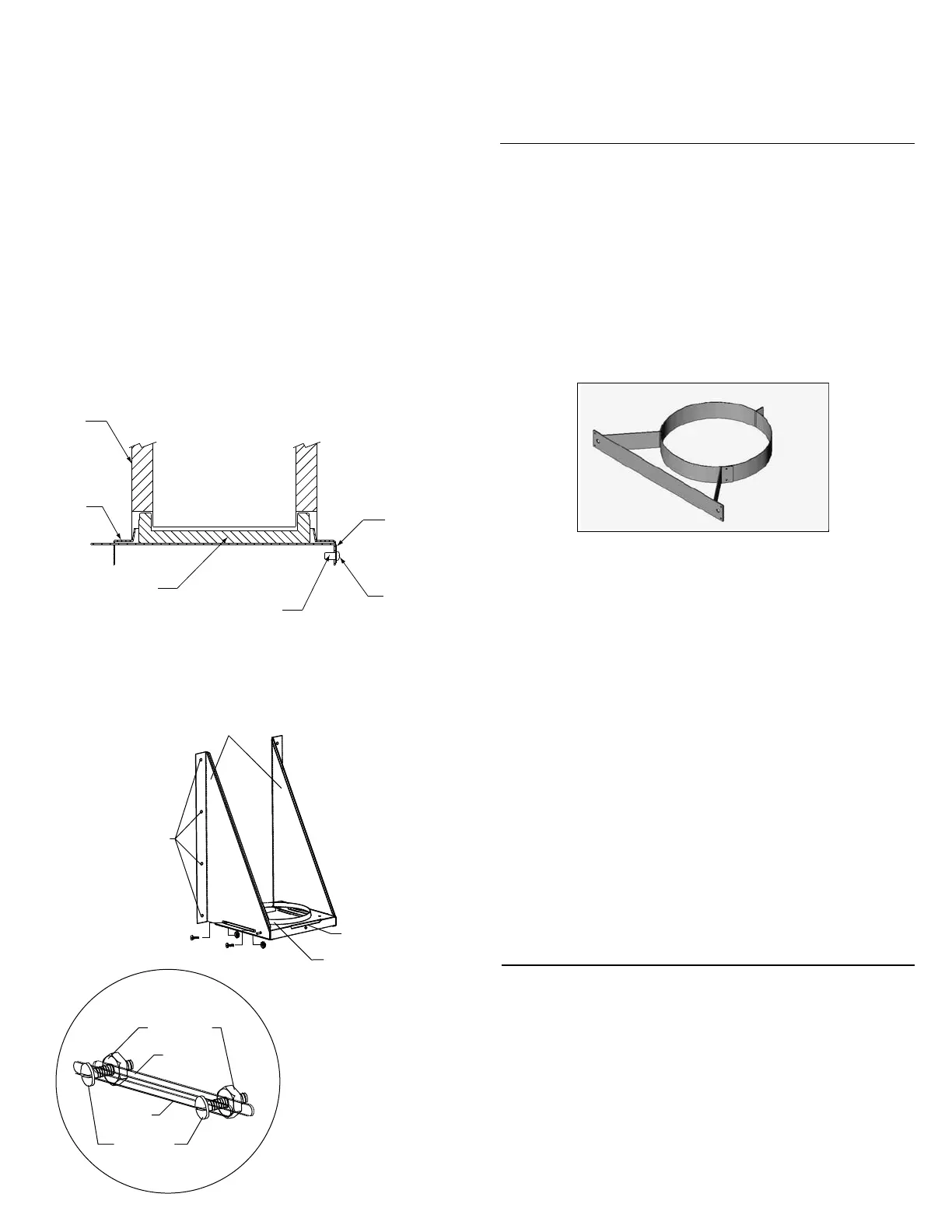

15. Insérez le bouchon de té isolé dans l’ouverture sous la plaque de
support. Pour sécurisez en place, glisser l’équerre de soutien de
bouchon sous le bouchon traversant les deux fentes situées à l’avant
et à l’arrière de la plaque de support. Sécurisez en place avec la vis de
fixation dans le nutsert situé à l’avant de la plaque de soutien (voir les
schémas 16, 17 et 18).
SCHÉMA 18 - Fixation du bouchon de té isolé
Boulons
Trou
alongé du
crochet
Crochets de
support
Trous pré-perforés
du crochet
Plaque de
support avec
le collet vers
le haut
Fente pour
l'équerre de
soutien
Trou alongé
de la plaque
Écrous
Schéma 20 - Trous
alongés pour les
écrous et boulons pour
les crochets vers le bas
au-dessous de la
plaque
Schéma 19 - Vue
frontale du support
mural avec les
crochets vers le haut
au-dessus de la
plaque dnas une
installation traversant
un mur non-combus-
tible
N.B. : Si le dégagement au sol ne permet pas l’installation du support
mural avec les crochets de support vers le bas, il est permis d’inverser
ces crochets, si l'installation est pour un mur non-combustible.
Inverser les crochets (crochets montés au mur au-dessus de la
plaque de support) est accompli de sorte que les tiges filetées de la
plaque de support font face vers l’avant. Fixer en place en utilisant
2 écrous (#8 x 3/4po) (non fournis) par côtés à travers les fentes
allongées situés sur les crochets et sur la plaque de support selon
les schémas 19 et 20. Fixez en place avec les boulons. Dans cette
position, la gamme d’ajustement est limitée à 5 po du mur (voir le
tableau 2). Installez le bouchon de té isolé selon l’étape 15.
14. Employez un calfeutrant à la silicone à hautes températures
(500°F) non durcissant pour sceller autour de la longueur de
cheminée horizontal là ou elle traverse l’extérieur de la bague murale
ou un mur en béton.
17.
Pour une stabilité latérale de la cheminée au-dessus du support
mural, une bride murale doit être installée le long d’un mur extérieur.
Placer la première bride murale à mi-chemin vers le haut de la première
longueur de cheminée au-dessus du té et à intervalles de 8 pieds
(2.4m) au-dessus de ce point. Fixez le support de la bride murale au
mur en utilisant deux clous en spiral 6d (2po) ou des vis pour bois
#8x2 po dans les trous pré-perforés (voir le schéma 21. Pour des murs
de béton utilisez des attaches conçues pour la maçonnerie.
18. L’écrou et le boulon fourni attacheront la bride murale autour de
la cheminée. Vérifiez les dégagements et le plomb à mesure que vous
attachez les bandes murales au mur. Employez un niveau contre les
longueurs de cheminée à chaque étape de soutien pour garder le
système de cheminée d’aplomb.
Pour trouver l’endroit exact où la cheminée traversera le soffit, laissez
tomber une ligne à plomb du dessous de la corniche (soffite) au bord
externe de la cheminée nivelée. Marquez 5 ou 6 points pour donner
le contour du trou. Rappelez-vous le besoin d'un dégagement de 2
pouces (50mm) de la surface externe de la cheminée. Installez un pare-
feu pour le grenier si l’espace le permet par en dessous de la corniche
(soffite). S’il n’est pas possible de poser un pare-feu pour le grenier,
l’ouverture devra être encadré et un coupe-feu radiant installé au
niveau du toit. Si le grenier est ouvert au soffite, fermer l’accés avec
des matériaux de construction appropriés en s’assurant qu’un
dégagement de 2 po (50mm) à la cheminée soit respectés. Installer
une plaque de finition au-dessous. Au-dessus du toit, installez le
solin de toit en suivant la section du solin dans ces directives. Si le
soffite n’est pas assez profond pour permettre à la cheminée d’être
entièrement installée dans le soffite, il sera nécessaire de le couper.
Assurez-vous qu’un dégagement de 2 po (50mm) autour de la cheminée est
respecté. Il sera requis d’encadrer et de plaquer les côtés de l’ouverture.
Installez une bride murale à cet endroit.
N.B.: Les cheminées à l’intérieur d’un bâtiment utilisant un support
mural, doivent être installé avec un pare-feu pour le grenier (AIS) au
lieu de brides murales lorsqu’elle traverse des planchers et/ou
plafonds ou vers le grenier.
Bride murale Schéma
21
Pour compléter une installation adéquate pour un support de plafond
cathédral, les pièces suivantes sont requises:
SUPPORT DE PLAFOND CATHÉDRAL (CCS)
- Support de plafond cathédral (CCS): Pour plafond incliné
- Adaptateur de tuyau de poêle (ASE): Transition de la cheminée au
tuyau de poêle.
19. Si la cheminée traverse une corniche (soffite), couper une
ouverture avec un dégagement de 2 pouces (50mm) tout autour.
- Isolant universelle de coupe-feu (JUSI): Pour réduire l'infiltration
d'air dans le logement pour une installation avec support cathédral.
- Solin de toit (avec collet de solin): - Requis lorsque la cheminée passe
dans le toit.
- Longueurs de cheminée adéquates: Le diamètre de la cheminée
devrait avoir une dimension qui convient à l’appareil.
- Chapeau de cheminée: Modèle régulier ou deluxe.
Bride murale (WB)
16. Les longueurs sont simplement positionnées au-dessus du té
et bloquée en place en les tournant dans le sens horaire jusqu’à ce que
les deux sections se tiennent ensemble. Installez un collier de fixation
pour protéger en surplus les deux sections de cheminée.
