Selkirk ALT - Ensemble Pour Cheminée de Maçonnerie; Plaque Dencrage

16
10’
MAX
2/3 H
SCHÉMA 36
Installation d'ancrage
pour maçonnerie
Vis d'ancrage
Plaque d'ancrage
Sections de cheminée(s)
Chapeau de cheminée
Solin d'encrage pour maçonnerie
Collet de solin
Ensemble pour cheminée de maçonnerie
L'ensemble pour cheminée de maçonnerie est destiné à l'utilisation en
remplaçant une partie d'une cheminée existante de maçonnerie avec la
cheminée du modèle JM/ALT. Elle pourrait également être employée
pour adapter les foyers "énumérées" fabriqué en usine à la cheminée du
modèle JM/ALT. Suivez les directives d'installation du fabricant du
foyer.
Afin d'adapter une cheminée existante de maçonnerie à la cheminée du
modèle JM/ALT, les pièces suivantes sont exigées :
- Ensemble d'adaptateur de maçonnerie (MAK): L'ensemble inclut une
plaque d'encrage de maçonnerie, un solin de maçonnerie et un collet de
solin
- Longueurs de cheminée convenable
- Chapeau de cheminée (Régulier out deluxe)
Selon l'installation, d'autres pièces peuvent être exigées:
- Bride murale (WB)
- Solin de toit (AAF; AF2)
- Hauban de toit (JURGK-1)
- Plaque de finition (FP)
Contour de la cheminée de maçonnerie
Solin d'ancrage pour
maçonnerie
SCHÉMA 37
Installation du solin
d'ancrage pour
maçonnerieCoins entaillés
H. Attachez l’autre bout des jambes télescopiques aux crochets en utilisant
un (1) 1/4-20 X 1po boulon et écrou (schéma 34).
Boulon
Bout de jambe en angle
Rondelle
Rondelle
Écrou
Boulon
Bout de la jambe en angle
Rondelle
Rondelle
Écrou

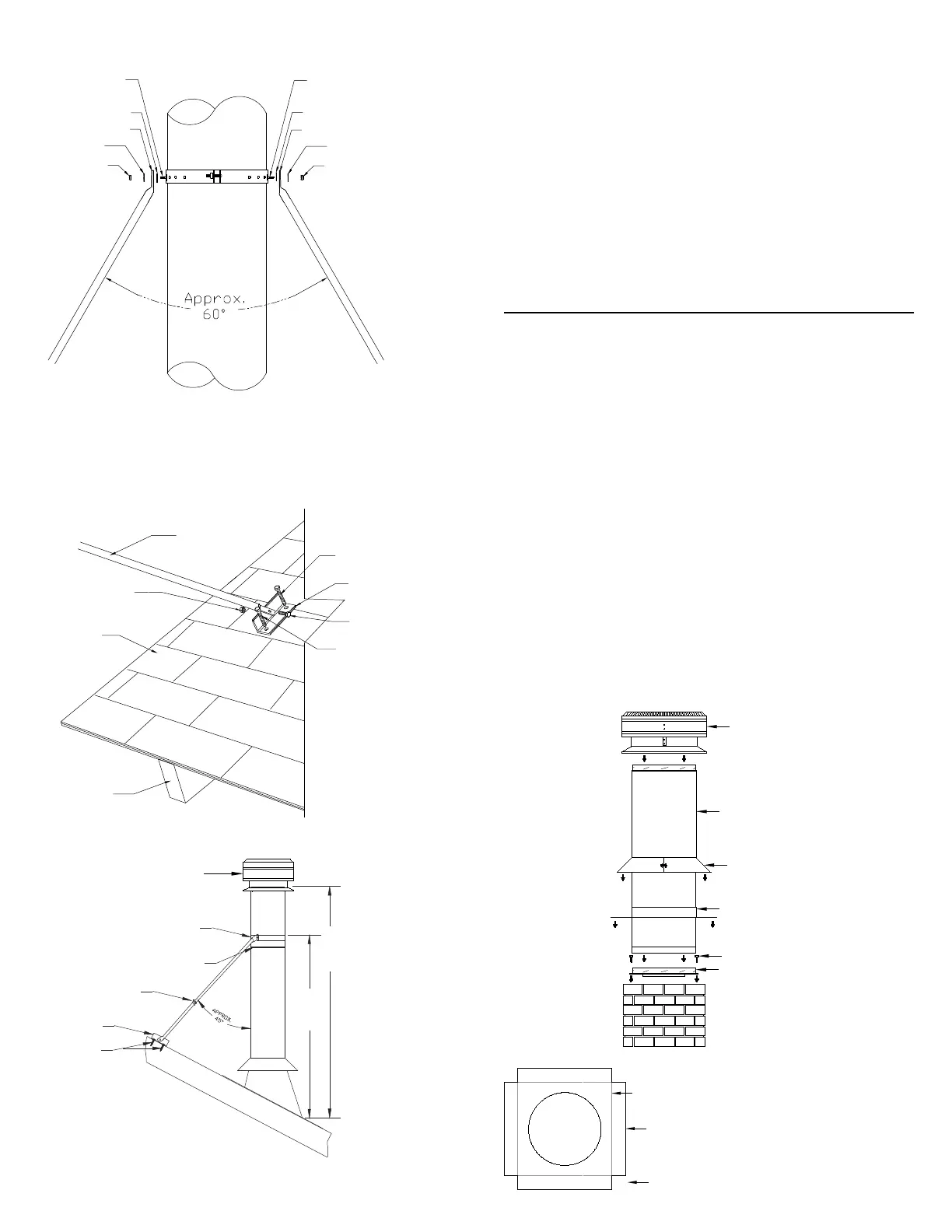

Schéma
33
Assemblage des jambes
à la bride de blocage
J. Assurez-vous que la cheminée est de niveau et d’aplomb. Vérifiez toutes
dimensions et angles exigés, ajustez si nécessaire. Pour sécurité
additionnelle, bloquer en place les jambes télescopiques en utilisant des
vis en acier inoxydable 1/8” x 1/2” (fourni) en utilisant les trous pilotes
trouvés à côté des pinces de serrage (schéma 32).
K. Les deux jambes télescopiques devraient former approximativement un
angle de 60° pour donner support à la cheminée dans toutes les directions.
Une fois fixé au toit, l’angle des jambes télescopiques ne devrait pas
dépasser 45° de l’horizontale qu’en attaché au toit (schémas 33 & 35).
Écrou
Bardeau
Chevron ou
structure
du toit
Écrous de 2po
Crochet
Boulon de 2po
Jambe télescopique de
petit diamètre
Boulon de 1po
Schéma 34
Sécurissez le
crochet au toit
I. Déterminez l’emplacement des deux crochets sur la structure du toit.
Assurez-vous que les clous ou les vis pénètrent les chevrons ou
l’encadrement et non seulement le revêtement du toit. Sécurissez les
crochets à la structure du toit en utilisant deux (2) boulons 1/4 X2 po
par crochets (schéma 34). Scellez le toit avec au calfeutrage imperméable
à l’eaux approprié.
N.B. : Périodiquement, faire une inspection de toutes les attaches comprenant
les serres comme les vents forts peuvent faire vibrer le système de cheminée
au-dessus du toit et à temps desserré les attaches.
Chapeau de cheminée
Bride de
blocage
Bride de
sécurité
Pince de serrage
Boulons de 2”
Crochet
Schéma 35
Ensemble de soutien
latéral au toit universel
