9
SUPPORT MURAL (WS) - Réglable jusqu'à 6po
d'un mur vertical (commandé séparément)

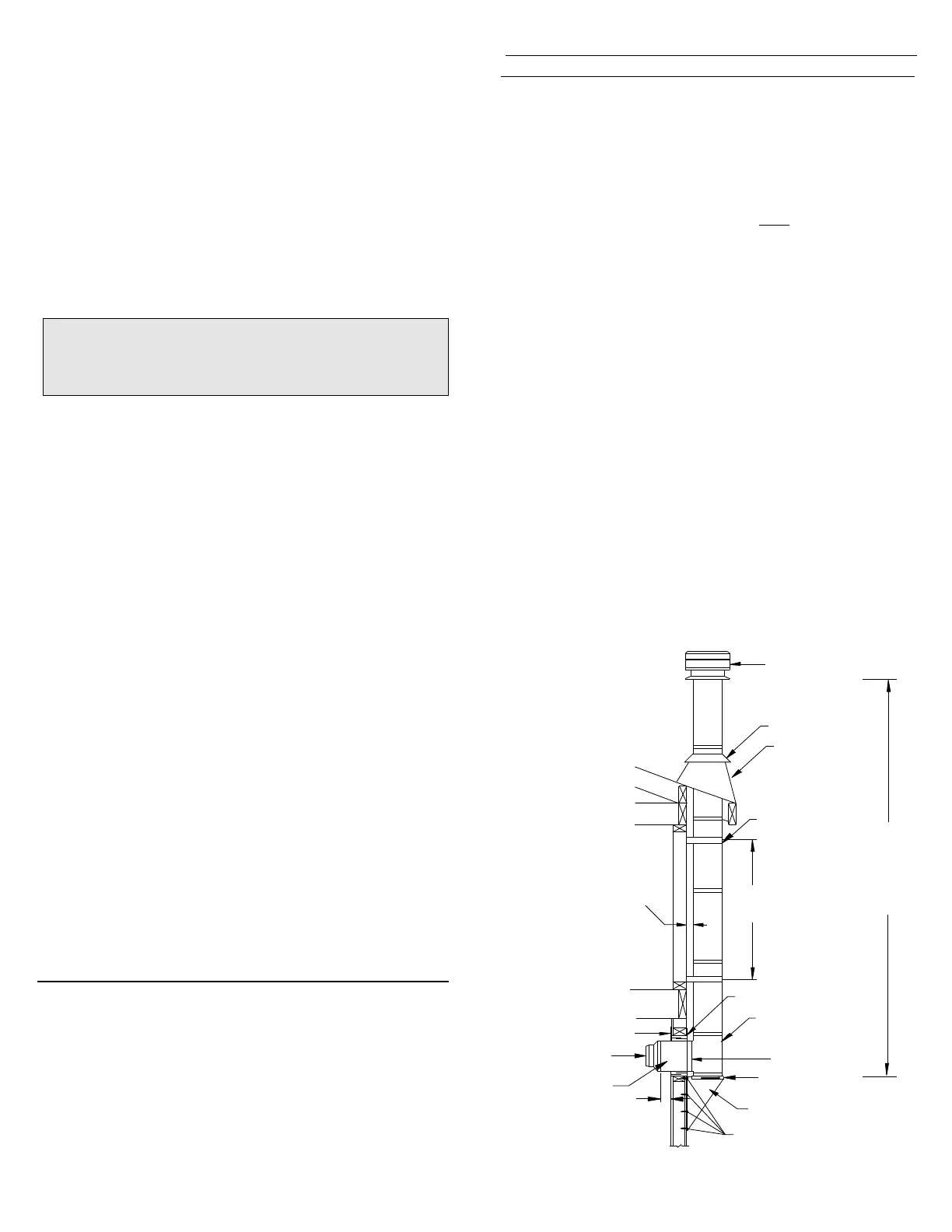

SCHÉMA 11
Tel que mentionné précédemment, l'endroit idéal pour votre système
de cheminée est dans l'enveloppe du bâtiment. Une installation avec
support mural est exigée quand l'endroit mentionné ci-dessus n'est
pas possible.
Pour compléter une installation adéquate d’un support mural, les
pièces suivantes peuvent être requises:
- Support mural (WS): Destiné à une installation traversant un mur
avec un raccordement horizontal. Le système WS est réglable de 2po
à 6po du mur vertical. Le système WS n'est
PAS fourni dans la trousse
du support mural. Doit être commandé séparément.
- Adaptateur de tuyau de poêle (ASE): Transition de la cheminée au
tuyau de poêle.
- Té isolé (IT) avec bouchon isolé (TPI): Permet une connexion
horizontale à la cheminée.
- Solin de toit: Requis lorsque la cheminée traverse un toit.
- Coupe-feu radiant (RRS): Requis lorsque la cheminée est emboîtée
immédiatement sous le toit
- Bride murale (WB): Requise pour un support latéral à la cheminée.
- Longueurs de cheminée appropriées: Le diamètre devrait être
mesuré pour convenir à l’appareil.
- Longueur horizontal: Longueur appropriée traversant le mur pour
relier au té.
- Bague murale (WT): Requis quand un mur combustible est traversé.
- Chapeau de cheminée: Standard ou modèle deluxe.
La hauteur maximale de cheminée au-dessus du support mural est
indiquée au tableau 2 et illustrée au schéma 11 et le tout doit se situer
au-dessus du support.
Le support mural (WS) vous permet un ajustement de 2 po à 6 po d’un
mur vertical. Les tiges sont installés à l'usine sur les deux crochets
et à la plaque de support pour une installation rapide (voir le schéma
14).
Assurez que les crochets du support mural seront boulonnés
solidement au mur.
Chapeau de
cheminée
Collet de solin
Bride murale
Collier de fixation
Té isolé
8 pieds
(Max)
3 po minimum
Section de cheminée
Adaptateur de
tuyau de poêle
Bague murale
section interne
Bague murale
section externe
Solin ventilé
Crochet
Plaque de support
Attaches appropriées
dans la structure
"D"
Distance du
mur à la
cheminée
(2po minimum
ou selon le
Tableau 4)
"H"
Hauteur de
cheminée
max.
(voir le
tableau 2)
Voir le tableau 2 pour la hauteur maximale de cheminée selon
le diamètre de cheminée et la distance au mur.
Installez une bride murale à mi-chemin vers le haut de la première
longueur de cheminée au-dessus du té. Les brides murales doivent
alors être installées à intervalles de 8 pi. (2.4 m) au-dessus de ce joint
(voir schéma8). Fixez le support de la bride murale au mur en utilisant
deux clous en spirale de 2 po. ou 6d. Pour les murs de béton, utilisez
des attaches conçues pour la maçonnerie. Le boulon et l'écrou
fournis attacheront la bride autour de la cheminée.
Si la cheminée traverse un soffite, coupez une ouverture avec un
dégagement de 2 po (50 mm) tout autour de la cheminée et installez
un pare-feu pour grenier si l'espace le permet, par en-dessous du
soffit. S'il n'est pas possible de poser un pare-feu pour grenier,
l'ouverture devra être encadré et un coupe-feu radiant installé au
niveau de toit. Si le grenier est ouvert au soffite, fermez l'accès avec
des matériaux de construction appropriés en s'assurant qu'un
dégagement de 2 po (50 mm) à la cheminée est respecté et installer
une plaque de finition au dessous. De ci-dessus installez le solin de
toit et collet de solin en suivant la section du solin dans ces
directives. Si le soffite n'est pas assez profond pour permettre à la
cheminée d'être entièrement dans le soffite, il sera nécessaire de le
couper. Assurez-vous qu'un dégagement de 2 po (50 mm) autour de
la cheminée est respecté. Il sera requis d'encadrer et de plaquer les
côtés de l'ouverture. Installez une bride murale à cet endroit.
N.B: Si un support mural est utilisé pour une installation intérieure,
un pare-feu pour grenier doit être installé à la solive de plancher et/
ou plafond et au grenier.
Glissez le support intermédiaire assemblé par-dessus la longueur de
cheminée en saillie. Attachez le support mural intermédiaire au mur
en utilisant quatre boulons de coffrage de 1/4 po. x 2 po. ou des
attaches appropriées à travers des encoches pré-perforées dans
chacun des supports latéraux. Installez la bride de blocage autour
de la longueur de cheminée en saillie de façon sécuritaire contre la
plaque de support. Installez quatre vis de métals en acier inoxydable
dans les orifices pré-perforés de la bride de blocage. Couvrez les
têtes des vis avec un calfeutrage de silicone à hautes températures.
Si la hauteur totale de la cheminée excède les limites du support mural,
un support mural intermédiare ajustable doit être installé et
supporteras un autre 33 pieds (10 m) de cheminée.
SUPPORT MURAL INTERMÉDIARE
AJUSTABLE (AIWS)
À partir de l'extérieur de l'immeuble, glissez la longueur de cheminée
(installée précédemment sur le té) dans la bague murale en vous
assurant que l'accouplement mâle sur le té est vers le haut. Placez
l'anneau d'ancrage (schéma 10) sur le support mural afin que le
manchon situé sur l'ancrage tombe dans l'orifice de la plaque de
support. Placez le support mural assemblé contre le mur (plaque vers
le haut) directement sous le té. Glissez le support mural vers le haut
jusqu'au té en vous assurant que l'ancrage sur le support mural
s'enclenche avec l'accouplement femelle du té. Assurez-vous que le
support mural soit de niveau et fixez-le au mur avec quatre boulons
à coffrage de 1/4 po x 2 po (ou des attaches appropriées) dans les
encoches pré-perforés sur chaque support latéral. Si le support est
adéquatement placé, les boulons de coffrage passeront dans les
goujons du mur placés sur les centres à 16 po (405 mm).
N.B.: LA CHEMINÉE DOIT DÉPASSER D'AU MOINS 3 PO
(75 MM) DANS L'ESPACE HABITÉ À L'ENDROIT OÙ LE
RACCORDEMENT DU TUYAU DE POÊLE SERA FIXÉ AU
BRANCHEMENT DE LA CHEMINÉE.
Employez un calfeutrant à la silicone à hautes températures non durcissant
pour sceller autour de la longueur de cheminée horizontale là où elle traverse
l'extérieur du coupe-feu mural, ou le mur en béton.
À NOTEZ: ASSUREZ-VOUS QUE VOUS AVEZ MIS DE CÔTÉ LE
BOUCHON POUR TÉ, SI NON, FAITE LE MAINTENANT CAR
VOUS EN AUREZ BESOIN PLUS TARD.
