Selkirk ALT - Page 32

10
10-3/16" 11-3/16" 12-3/16"
14-3/8"
x
14-3/8"
6" 7" 8"
11-1/4" 12-1/4" 13-1/4"
A
B
A
B
Section
14-3/8"
x
14-3/8"
14-3/8"
x
14-3/8"
2
2.5
3
3.5
4
4.5
5
5.5
6
34
33
32
31
30
28
26
23
21
29
28.5
28
27
26
24
23
21
18
26
25.5
25
24
23
22
20
18
16
1. Déterminer la ligne centrale d’une connexion horizontale (section
de cheminée traversant le mur). Encadrer une ouverture aux
dimensions spécifiées (voir la section "A" au tableau 3 et le schéma
13-A) pour une bague murale installée dans un mur combustible.
Distance du
mur à la
cheminée
Cheminée
6 po DI
Cheminée
7 po DI
Cheminée
8 po DI
H(pieds)
Hauteur max.
H (pieds)
Hauteur max.
H (pieds)
Hauteur max.
D (pouces)
Mur/Cheminée

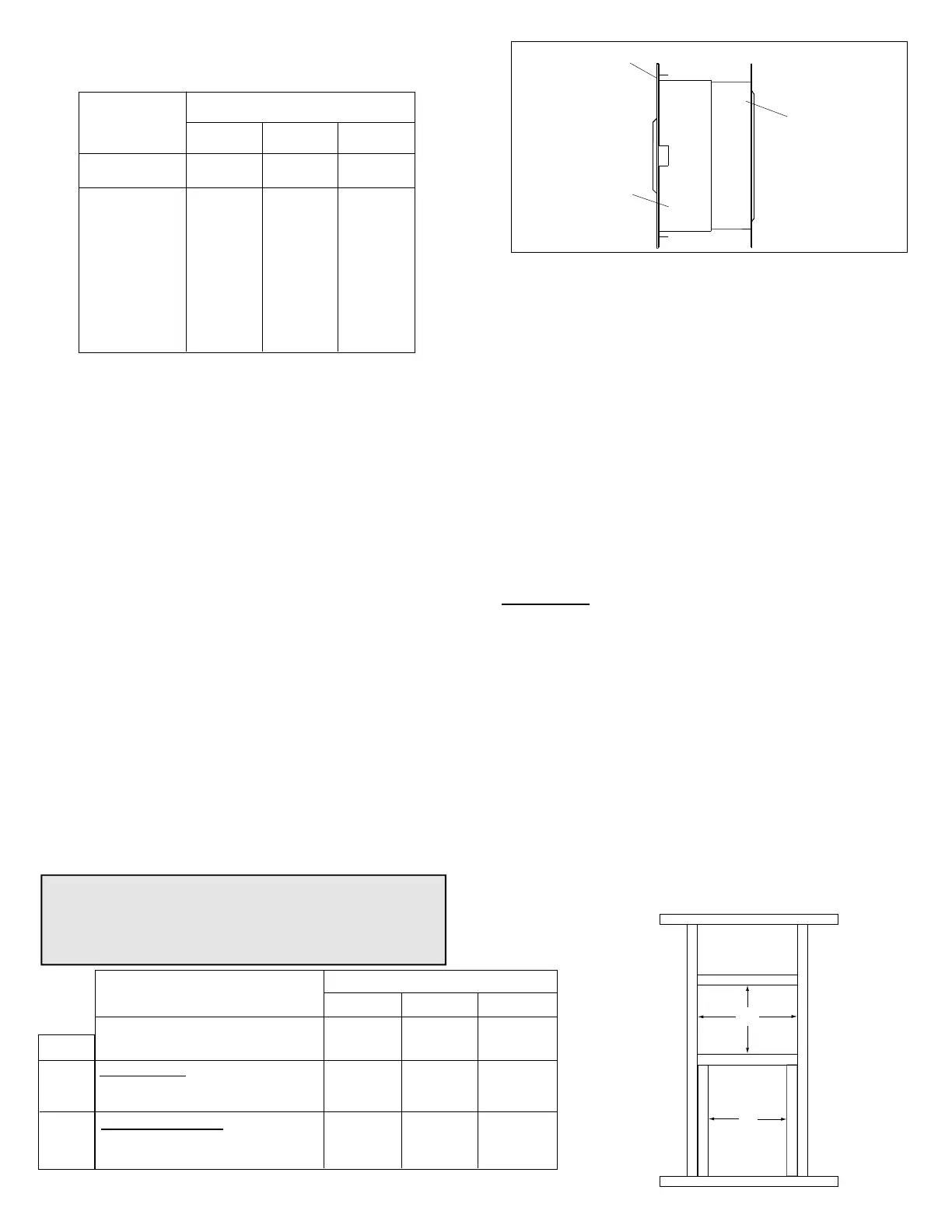

Tableau 2 - Hauteur de
cheminée au-dessus du support
Tableau 3 - Dimensions d'encadrage
pour la bague murale et crochets
Bague murale
Diamètre minimum pour l'ouverture
dans un mur combustible
Diamètre minimum pour l'ouverture
dans un mur non-combustible (rond)
Crochets du support
Ouverture encadrée minimum dans
un mur combustible
Diamètre de cheminée (DI)
D - Distance du mur à la cheminée
H - Hauteur de la cheminée (pieds)
Voir aussi le schéma 8
Les étapes suivantes vous aideront avec l’installation de la bague
murale et le support mural. Le schéma 11 illustre une installation
typique d’un support mural traversant un mur combustible.
Schéma 13
3. Après avoir encadré l’ouverture selon les tableaux 1 et 3, installez
la partie externe (avec plaque carré non finie) de la bague murale sur
la surface extérieure du mur . Fixez-le en place avec des attaches
appropriées en utilisant tous les trous préperforés.
N.B: Pour réduire l'infiltration d'air froid dans le logement
installé l'isolant universel pour coupe-feu (JUSI) optionnel
avec la bague murale. Voir les directives d'installation emballée
avec le JUSI.
4. Installer la partie interne de la bague murale (avec plaque ronde) sur la
surface intérieur du mur, en s'assurant que le bouclier glisse par-dessus le
bouclier de la partie externe. Une fois en place et de niveau avec le mur,
Bague
murale
Garniture de
finition noire
Partie interne
de la bague
murale
Partie externe
de la bague
murale
Schéma 12
Ajustement de
4-1/2” à 8-3/4”
2. Pour un mur non-combustible (bloc en ciment ou fondation en
béton), faite l’ouverture 3/16 po plus grande que le diamètre extérieur
de la cheminée selon le tableau 3.
N. B. Quand vous coupez la surface "finie" à l'intérieur de votre mur
coupez un "trou rond" selon les dimension de l'ouverture.
- Créer une petite ouverture pour confirmer que le trou sera centré
entre les goujons et q’aucuns fils électriques seront coupés par
la scie.
- Employez un trouveur de goujon pour localiser les goujons
dans le mur. Marquez le contour du trou et forez un trou pilote à
son centre.
7. De l’extérieur de l’immeuble, glissez la longueur de cheminée
(installée précédemment au branchement du té) dans la bague murale
en vous assurant que l’accouplement male du té fait face vers le haut.
La bague murale fournira l’appui jusqu’à ce que vous soyez prêt à
installer l’ensemble de support mural.
8. Placez le support mural (collet de la plaque vers le haut) directement
au-dessous du té isolé. Glissez le support mural en dessous du té isolé
en s’assurant que le collet de la plaque de support est inséré dans le
coupleur femelle du té.
Deux options sont décrites ci-dessous pour l’installation du support
mural et de l’ensemble du té isolé. Suivez les directives “méthode A”
si vous insérez une longueur de cheminée avec té à travers de la
bague murale avant d’installer le support mural. Suivez les directives
“méthode B” si le support mural est installé avant le té isolé et une
longueur isolée de cheminée.
MÉTHODE A
6. Installez une longueur de cheminée isolée de 12 pouces (ou
davantage si requis-ne pas dépasser 24 pouces) au branchement
horizontal du té isolé. Cette longueur doit dépasser d’au moins 3 po
(75mm) dans l’espace habité. Serrez fermement dans le té en tournant
dans le sens horaire. Un collier de fixation doit être installé à ce
raccordement. Assurez-vous que l’écrou et le boulon font face vers
le bas afin d’empêcher l’accumulation d’eau dans le collier de fixation.
5. Assemblez les 2 crochets (pointe du triangle vers le bas) à la
plaque de support (collet vers le haut et tige filetée vers le mur) en
insérant les tiges dans les fentes allongées (voir les schémas 14 &
15). Installez les boulons fournis sur les tiges filetés jusqu’à
douillettement, pour le moment ne serrez pas comme des ajustements
peuvent être exigés. Mettre de côté et préparez l’ouverture
d’encadrement selon les dimensions spécifiées (voir la section B au
tableau 3 et le schéma 13B).
installer la garniture de finition (ronde et noire) sur la surface du mur
et fixer en place avec des attches appropriées en utilisant tous les
trous pré-perforés.
