9.2. Connessione del modulo DSS
Il modulo di espansione DSS fornisce 24 tasti programmabili (oltre ai 24 presenti nell’apparecchio di base)
che, opportunamente personalizzati, quando premuti avviano i servizi per i quali sono stati configurati.

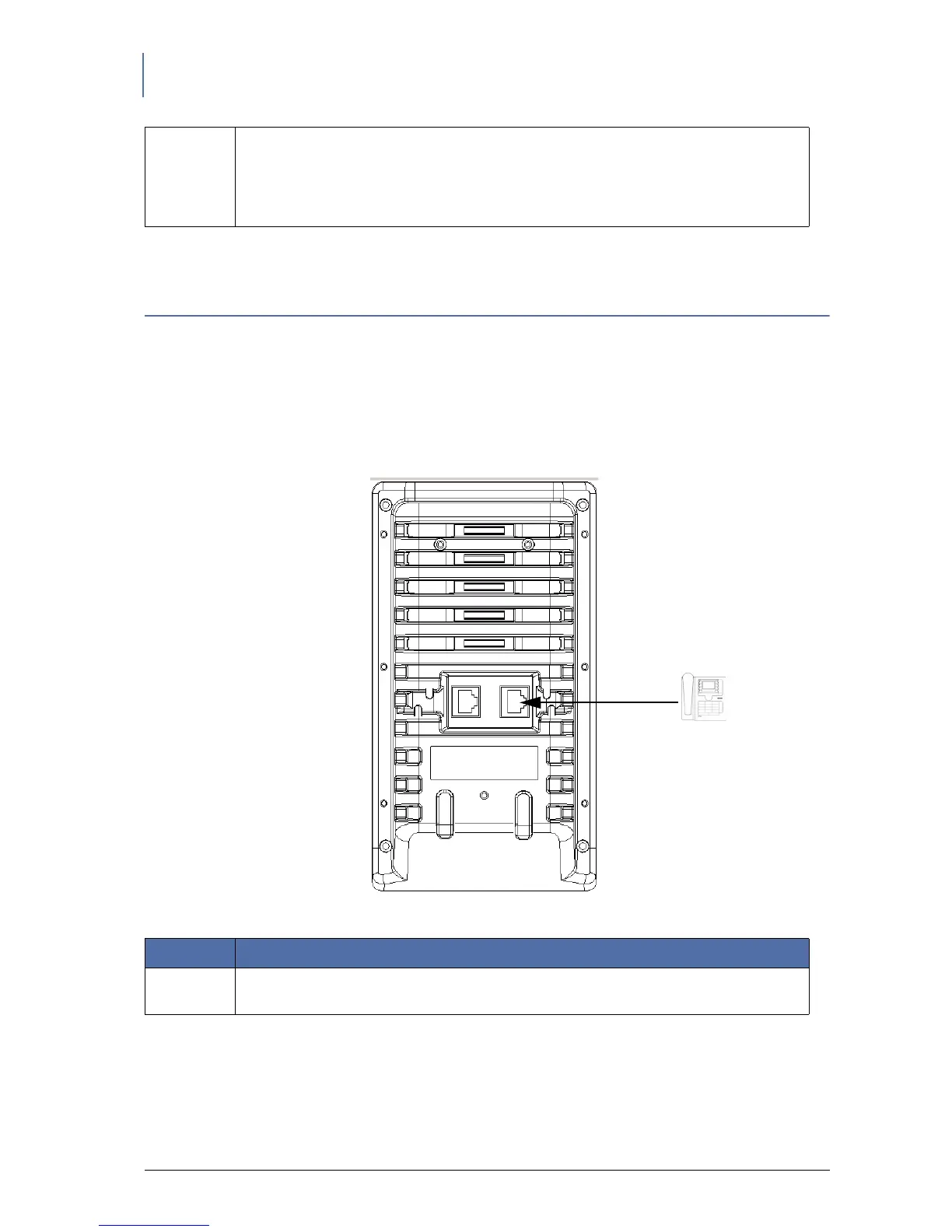

Nell’immagine seguente viene mostrato lo schema della base del DSS e le etichette che contrassegnano i
connettori per un corretto collegamento.
E’ possibile equipaggiare al massimo un modulo opzionale DSS.
6 Connettore cavo cuffia
Collegare la terminazioni del cavo della cuffia nell’apposito connettore posto nella
parte posteriore del telefono contrassegnato con questa etichetta.
La cuffia da utilizzare è la seguente: Plantronix - Supraplus H251 N/A + cavo
adattatore cod. 32145-01 (codice 136800008).
Etichette Descrizione
1 Connettore verso telefono
Permette di collegare il modulo DSS al telefono di base.
