116
Номер
рисунка
модели
Описание Примечания к изображению

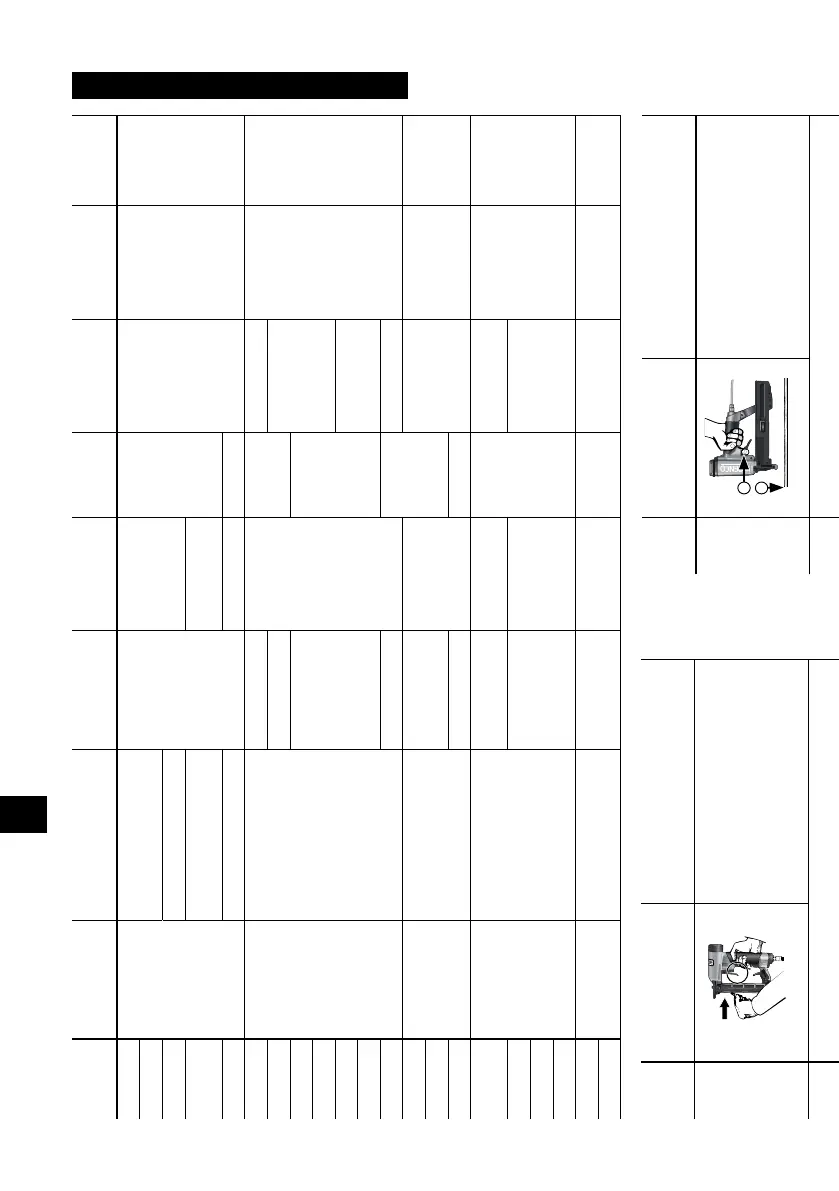

A1
Нижняя загрузка
Запрещается выполнять загрузку при нажатом спусковом
крючке.
A2
Верхняя загрузка
Запрещается выполнять загрузку при вдавленном
наконечнике (защитный элемент) или нажатом
спусковом крючке.
B1
Выброс в задней части инструмента
Нажмите защелку, сдвиньте планку, чтобы ее открыть.
B2
Разблокируйте магазин
Нажмите защелку, сдвиньте планку, чтобы ее открыть.
B3
Потяните за подаватель. Нажмите
для разблокировки.
Сдвиньте лоток подавателя обратно в «закрытое»
положение.
C1
Регулируемый
Отражатель можно прокручивать для изменения
направления отработанного воздуха
C2
Задний, регулируемый
Отражатель можно прокручивать для изменения
направления отработанного воздуха
Номер
рисунка
модели
Описание Примечания к изображению
D1
Одиночный
①
Прижмите наконечник (защитный элемент) к
рабочей поверхности.
②
Потяните спусковой крючок, осуществляется
забивка крепежного изделия.
D2
Нижний
①
Потяните спусковой крючок.
②
Прижмите наконечник к рабочей поверхности и
забейте крепежное изделие.
При каждом прижатии наконечника (защитный
элемент) к рабочей поверхности осуществляется забивка
крепежного изделия.
E1
Опция автоматического выстрела
Данные инструменты оснащаются регулировкой скорости
забивки. Для регулировки скорости прокрутите винт
не более чем на три оборота против часовой стрелки
для увеличения скорости забивки. Прокрутите винт
по часовой стрелке не более чем на три оборота по
часовой стрелке для уменьшения скорости забивки. Для
одиночной забивки потяните спусковой крючок частично.
Для автоматической работы потяните спусковой крючок
до конца.
E2
Опция автоматического выстрела
Данный инструмент оснащается регулировкой скорости
забивки. Для регулировки скорости прокрутите винт не
более чем на три оборота против часовой стрелки (Q)
для увеличения скорости забивки. Прокрутите винт по
часовой стрелке не более чем на три оборота (P) для
уменьшения скорости забивки.
F1
Затвор
Разблокируйте E-Z. Откройте защелку и дверцу.
ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА
Инструмент Загрузка Разгрузка Выпуск Тип спускового крючка
Опция
автоматического
выстрела
Глубина регулировки
забивки
Удаление помех
Защитный
элемент
SFT10XP
Нижняя загрузка (A1)
Выброс в задней части инструмента
(B1)
Задний
Одиночный (D1)
(E1)
Нет Через магазин Нет
SFT10XP-LN
SFT10XP-DL Выброс в магазине (B2)
SFW09
Выброс в задней части инструмента
(B1)
Двойной
SFW05 Выброс в магазине (B2) Одиночный (D1) Н/П
SKSXP
Верхняя загрузка (A2)
Потяните за подаватель. Нажмите для
разблокировки (B3)
Передвижной
Нижний пуск (I)
Н/П
Нет
Затвор (F1) Да
SNS41XP Регулируемый (C1)
У защитного основанияNS20XP
Передний (E2)
NS20BXP
PS15XP
У канала спускового
крючка
PS20XP
SQS55XP Регулируемый (C1)
(E1)
У защитного основания
SLS25XP
Верхняя загрузка (A2)
Потяните за подаватель. Нажмите для
разблокировки (B3)
Передвижной
Последовательный (D1) У соединения Затвор (F1) ДаSLS20XP
SMS92 Регулируемый (C1) Н/П
SLS18Mg
Нижняя загрузка (A1)
Выброс в задней части инструмента
(B1)
Задний, регулируемый
(C2)
Выбираемый
Н/П
У канала спускового
крючка
Через магазин Да
S150LS
Регулируемый (C1) Одиночный (D1) У соединенияS150MS
SLS18BL
WC330
Верхняя загрузка (A2)
Потяните за подаватель. Нажмите для
разблокировки (B3)
Передний Одиночный (D1) Н/П У соединения Через магазин Да
WC360
1
2
