96
N. immagine
matrice
Descrizione Note immagine
A1
Caricamento inferiore
Non caricare con grilletto premuto
A2
Caricamento superiore
Non caricare con punta (elemento di sicurezza)
o grilletto premuti.
B1
Rilascio nella parte posteriore
dell’utensile
Premere serratura, far scorrere binario per
aprire
B2
Rilascio al caricatore
Premere la serratura, far scorrere il binario
aperto
B3
Tirare alimentatore. Colpire
per rilasciare
Tirare indietro la slitta di alimentazione nella
posizione di “blocco”
C1
Regolabile
Il deflettore può essere ruotato per modificare la
direzione dell’aria di uscita
C2
Posteriore, Regolabile
Il deflettore può essere ruotato per modificare la
direzione dell’aria di uscita
N. immagine
matrice
Descrizione Note immagine
D1
Singolo
①
Premere la punta (elemento di sicurezza)
contro la superficie di lavoro.
②
Tirando il grilletto, il chiodo viene inserito.
D2
In basso
①
Tirare il grilletto.
②
Premere lentamente la punta contro la
superficie di lavoro e inserire un chiodo.
Ogni volta che si spinge la punta (elemento
di sicurezza) contro la superficie di lavoro, si
inserisce un chiodo.
E1
Opzione sparo automatico
Questi utensili sono dotati di un dispositivo di
regolazione della velocità di inserimento. Per
regolare la velocità, far fare alla vite massimo
tre giri, in senso antiorario per aumentare la
velocità di inserimento. Per rallentare la velocità
di inserimento, far fare massimo tre giri in
senso orario alla vite. Per il funzionamento a
scatto singolo, tirare il grilletto soltanto parzial-
mente. Per il funzionamento automatico, tirare il
grilletto completamente.
E2
Opzione sparo automatico
Questo utensile è dotato di un dispositivo di
regolazione della velocità di inserimento. Per
regolare la velocità, far fare alla vite massimo
tre giri, in senso antiorario (Q) per aumentare la
velocità di inserimento. Per rallentare la velocità
di inserimento, far fare massimo tre giri in
senso orario (P) alla vite.
F1
Sportello
Rilasciare la serratura E-Z Clear e aprire lo
sportello

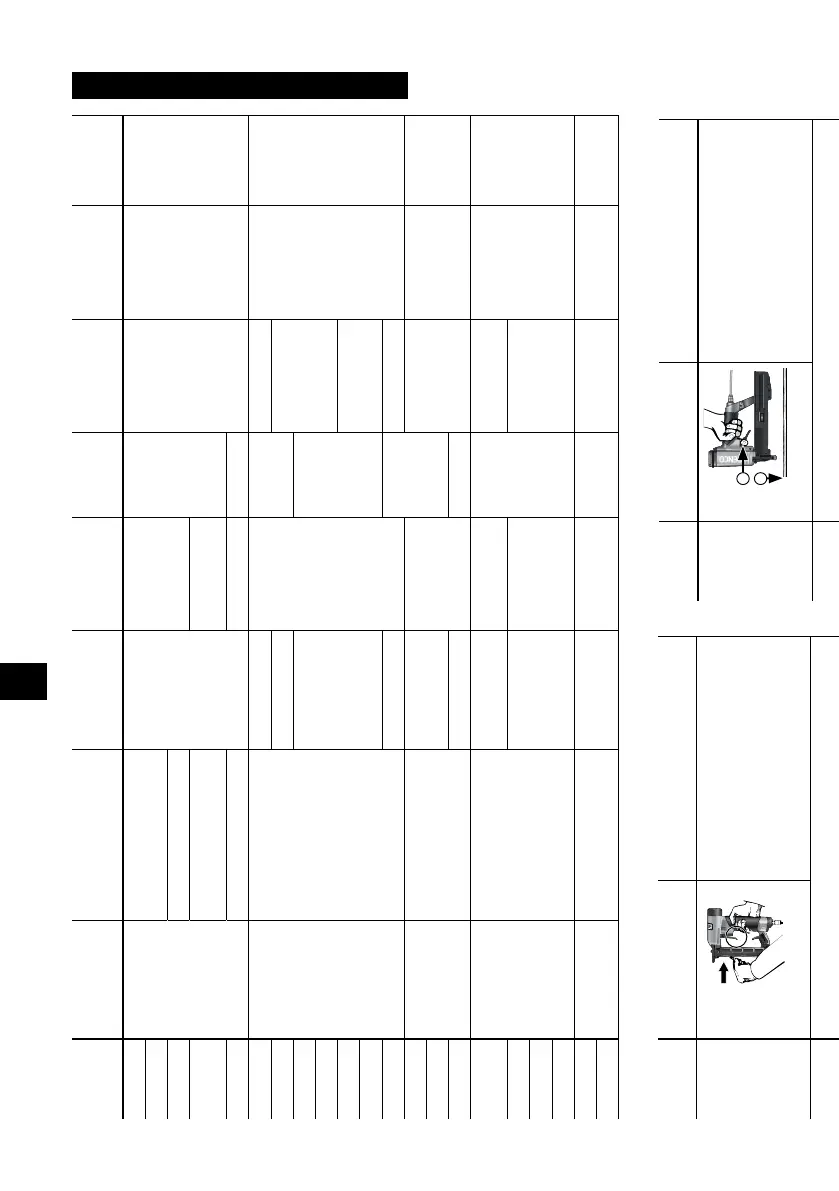

UTILIZZO
Utensile Caricare Scaricare Uscita Tipo grilletto
Opzione sparo
automatico
Profondità di
regolazione della
punta
Rimozione inceppa-
mento
Elemento di
sicurezza
SFT10XP
Caricamento inferiore
(A1)
Rilascio nella parte posteriore
dell’utensile (B1)
Posteriore
Singolo (D1)
(E1)
Nessuno Attraverso caricatore Nessuna
SFT10XP-LN
SFT10XP-DL Rilascio al caricatore (B2)
SFW09
Rilascio nella parte posteriore
dell’utensile (B1)
Doppio
SFW05 Rilascio al caricatore (B2) Singolo (D1) NA
SKSXP
Caricamento superi-
ore (A2)
Tirare alimentatore. Colpire per
rilasciare (B3)
Spostabile
Bottom fire (a
contatto) (I)
NA
Nessuna
Sportello (F1) Sì
SNS41XP Regolabile (C1)
Al piede stabilizzanteNS20XP
Anteriore (E2)
NS20BXP
PS15XP
Alla base del grilletto
PS20XP
SQS55XP Regolabile (C1)
(E1)
Al piede stabilizzante
SLS25XP
Caricamento superi-
ore (A2)
Tirare alimentatore. Toccare per
rilasciare (B3)
Mobile
Sequenziale (D1) All’attacco Sportello SìSLS20XP
SMS92 Regolabile (C1) NA
SLS18Mg
Caricamento inferiore
(A1)
Rilascio nella parte posteriore
dell’utensile (B1)
Posteriore, Regolabile
(C2)
Selezionabile
NA
Alla base del grilletto
Attraverso caricatore Sì
S150LS
Regolabile (C1) Singolo (D1) Al collegamentoS150MS
SLS18BL
WC330
Caricamento superi-
ore (A2)
Tirare alimentatore. Toccare per
rilasciare (B3)
Anteriore Singolo (D1) NA Al collegamento Attraverso caricatore Sì
WC360
1
2
IT
