Matrix billede nr.
Beskrivelse Bemærkninger om billeder
A1
Lademagasin i bund
Lad ikke værktøjet, når aftrækkeren er trykket ned
A2
Toplader
Lad ikke værktøjet, når aftrækkeren eller arbejdsemnekontakten (sikkerhedsanordning) er trykket ned
B1
Udløser bag på værktøjet
Tryk på låsen; glideskinnen åbner
B2
Udløser ved magasin
Tryk på låsen; glideskinnen åbner
B3
Træk skyder. Tryk for at
udløse
Træk skyderen tilbage til “låst” position.
C1
Justerbar
Deflektoren kan roteres for at ændre retningen af udstødningsluften.
C2
Bagpå, justerbar
Deflektoren kan roteres for at ændre retningen af udstødningsluften.
Matrix billede nr.
Beskrivelse Bemærkninger om billeder
D1
Enkelt
①
Tryk arbejdsemnekontakten
(sikkerhedsanordning) mod arbejdsfladen. ②
Tryk på aftrækkeren og sømmen rammes
ned.
D2
Bund
①
Tryk på aftrækkeren.
②
Tryk arbejdsemnekontaktelement mod
arbejdsfladen, og slå et søm i. Hver gang du skubber arbejdsemnekontakten (sikkerhedsanordning) mod arbejdsfladen, slås en søm i.
E1
Automatisk affyring
Disse værktøjer er udstyret med justering af skudhastigheden. For at justere hastigheden, drejes skruen ikke mere end tre gange mod uret for at øge skudhastigheden. Drej skruen ikke mere end tre gange med uret for at formindske skudhastigheden. Tryk kun delvist på aftrækkeren for enkeltskudsbetjening. Tryk aftrækkeren helt ind for automatisk betjening.
E2
Automatisk affyring
Dette værktøj er udstyret med justering af skudhastigheden. For at justere hastigheden, drejes skruen ikke mere end tre gange mod uret (Q) for at øge skudhastigheden. Drej skruen ikke mere end tre gange med uret for at formindske skudhastigheden.
F1
Port
Frigør E-Z Clear låsen til magasinet, og åbn døren.

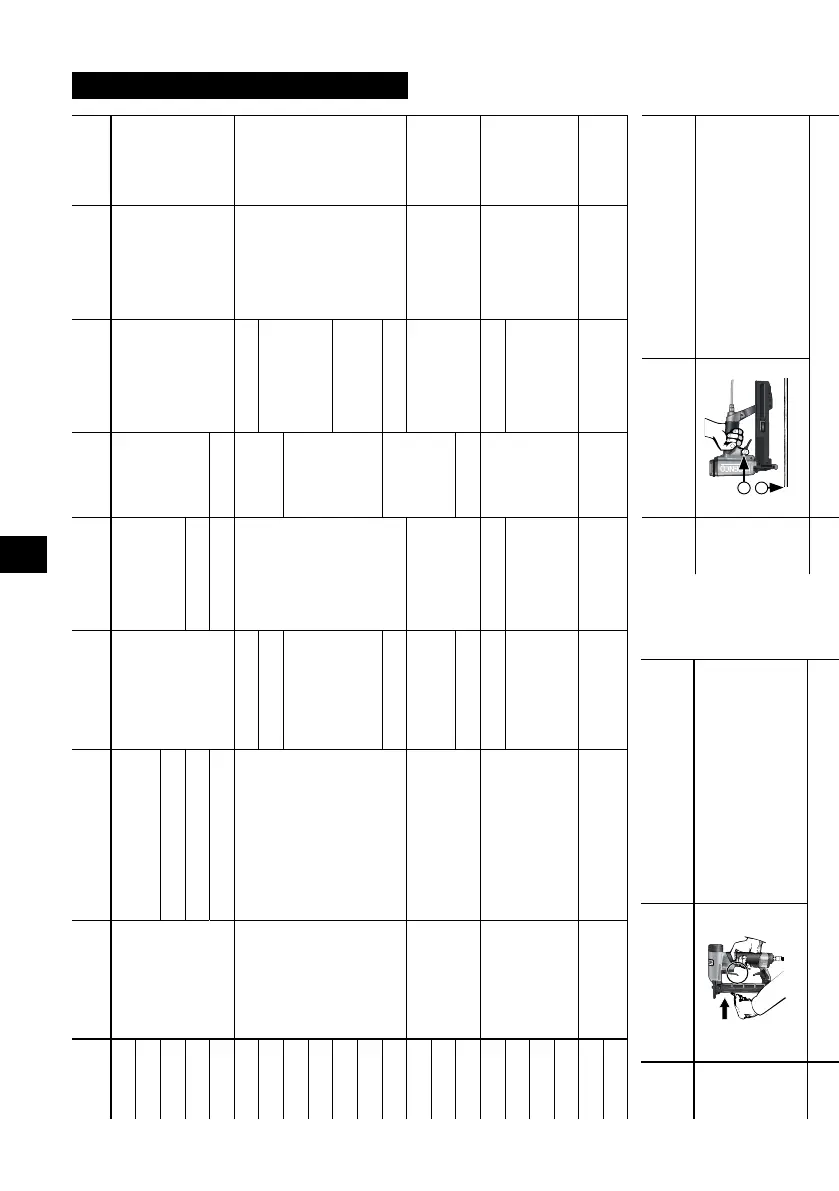

BRUG AF VÆRKTØJET
Værktøj Ladning Afladning Udstødning Aftrækkertype
Automatisk affyring
Justering af slagdybde
Fjernelse af søm, der sidder fast
Sikkerhedsele- ment
SFT10XP
Lademagasin i bund (A1)
Udløser bag på værktøj (B1)
Bagpå
Enkelt (D1)
(E1)
Ingen Via magasin Ingen
SFT10XP-LN SFT10XP-DL Udløser ved magasin (B2) SFW09 Udløser bag på værktøj (B1) Dobbelt
SFW05 Udløser ved magasin (B2) Enkelt (D1) IR SKSXP
Toplader (A2)
Træk skyder. Tryk for at udløse (B3)
Flytbar
Affyringsmekanisme i bunden (I)
IR
Ingen
Port (F1) Ja
SNS41XP Justerbart (C1)
Ved sikkerhedsfodNS20XP
Front (E2)
NS20BXP PS15XP
Ved aftrækker
PS20XP SQS55XP Justerbart (C1)
(E1)
Ved sikkerhedsfod
SLS25XP
Toplader (A2)
Træk skyder. Tryk for at udløse (B3)
Flytbar
Sekventiel (D1) Ved forbindelsesled Port (F1) JaSLS20XP
SMS92 Justerbart (C1) IR SLS18Mg
Lademagasin i bund (A1)
Udløser bag på værktøj (B1)
Bagpå, justerbar (C2) Kan vælges
IR
Ved aftrækker
Via magasin Ja
S150LS
Justerbart (C1) Enkelt (D1) Ved forbindelsesledS150MS
SLS18BL WC330
Toplader (A2)
Træk skyder. Tryk for at udløse (B3)
Front Enkelt (D1) IR Ved forbindelsesled Via magasin Ja
WC360
