Matrisbild nr. Beskrivning Bildanteckningar
A1
Laddning underifrån
Ladda inte med utlösaren intryckt
A2
Laddning ovanifrån
Ladda inte med arbetsstyckets kontakt
(säkerhetselement) eller utlösaren nedtryckt
B1
Utlösningsmekanism på
verktygets bakre del
Tryck ned regel, öppna skenan
B2
Utlösningsmekanism vid
magasin
Tryck ned regel, öppna skenan
B3
Dra mataren. Tryck för att
lösa ut
Dra tillbaka matarskon till ”låst” läge.
C1
Justerbar
Luftavledaren kan vridas för att ändra riktningen
för utsläppet av utloppsluften
C2
Bak, justerbar
Luftavledaren kan vridas för att ändra riktningen
för utsläppet av utloppsluften
Matrisbild nr. Beskrivning Bildanteckningar
D1
Enkel
①
Tryck arbetsstyckets kontakt
(säkerhetselement) mot arbetsytan.
②
Tryck på utlösaren och spiken körs in.
D2
Botten
①
Tryck på utlösaren.
②
Tryck ned arbetsstyckets kontakt mot
arbetsytan och kör in en spik.
Varje gång du trycker arbetsstyckets kontakt
(säkerhetselement) mot arbetsytan, körs en
spik in.
E1
Aut. avfyrningsalternativ
Dessa verktyg har en drivhastighetsjustering.
För att justera hastigheten, rotera
skruven moturs högst tre varv för att öka
drivhastigheten. Rotera skruven högst tre
varv medurs för att sänka drivhastigheten. För
enkelskottshantering, dra endast utlösaren
delvis. För automatisk hantering, dra helt i
utlösaren.
E2
Aut. avfyrningsalternativ
Detta verktyg har en drivhastighetsjustering. För
att justera hastigheten, rotera skruven moturs
(Q) högst tre varv för att öka drivhastigheten.
Rotera skruven medurs (P) högst tre varv för
att sänka drivhastigheten.
F1
Lucka
Öppna E-Z Clear regeln och öppna luckan.

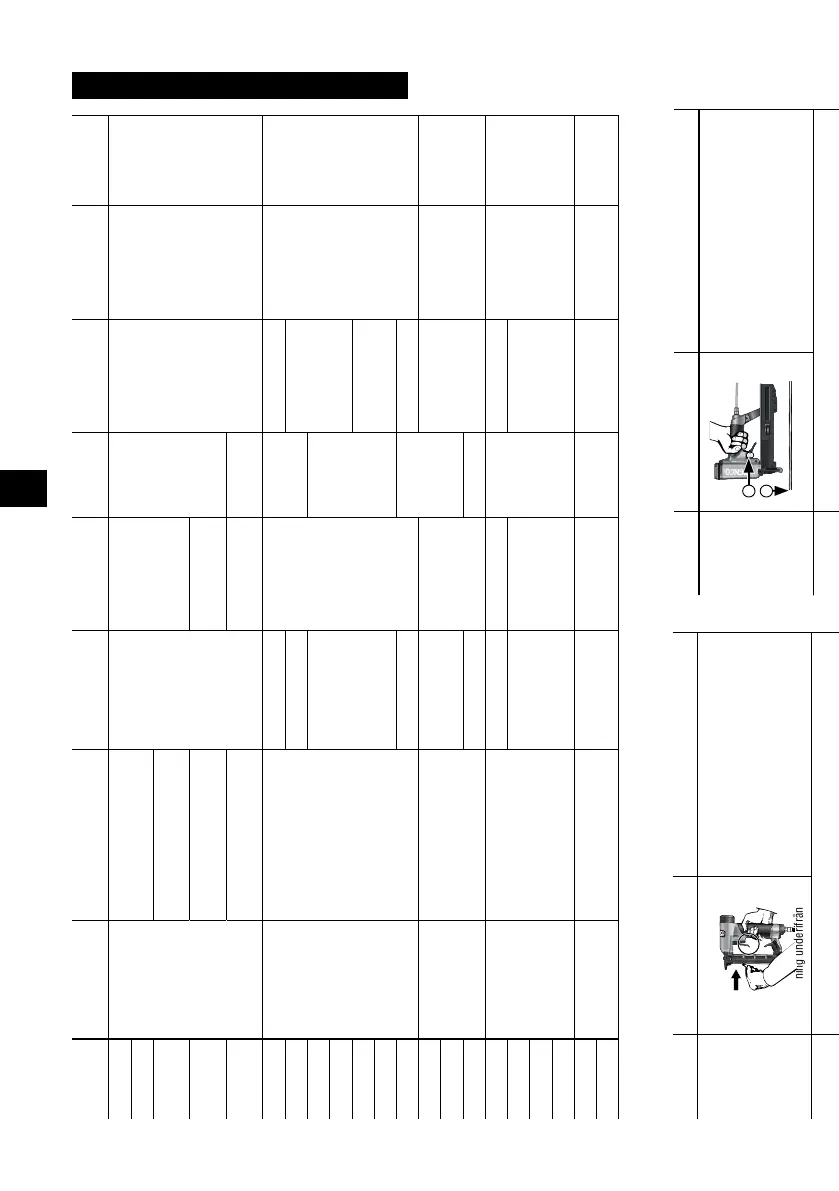

ANVÄNDNING AV VERKTYGET
Verktyg Laddning Lossning Avgas Utlösartyp
Aut. avfyrn-
ingsalternativ
Justering inkörn-
ingsdjup
Rensa blockering
Säkerhetsele-
ment
SFT10XP
Laddning underifrån
(A1)
Utlösningsmekanism på verkty-
gets bakre del (B1)
Bak
Enkel (D1)
(E1)
Ingen Via magasin Ingen
SFT10XP-LN
SFT10XP-DL
Utlösningsmekanism vid
magasin (B2)
SFW09
Utlösningsmekanism på verkty-
gets bakre del (B1)
Dubbel
SFW05
Utlösningsmekanism vid
magasin (B2)
Enkel (D1) NA
SKSXP
Laddning ovanifrån
(A2)
Dra mataren. Tryck för att lösa
ut (B3)
Flyttbar
Bottenavfyrning (I)
NA
Ingen
Lucka (F1) Ja
SNS41XP Justerbar (C1)
På säkerhetsbasNS20XP
Fram (E2)
NS20BXP
PS15XP
På utlösaren
PS20XP
SQS55XP Justerbar (C1)
(E1)
På säkerhetsbas
SLS25XP
Laddning ovanifrån
(A2)
Dra mataren. Tryck för att lösa
ut (B3)
Flyttbar
Sekventiell (D1) Vid länksystem Lucka (F1) JaSLS20XP
SMS92 Justerbar (C1) NA
SLS18Mg
Laddning underifrån
(A1)
Utlösningsmekanism på verkty-
gets bakre del (B1)
Bak, justerbar (C2) Valbar
NA
På utlösaren
Via magasin Ja
S150LS
Justerbar (C1) Enkel (D1) Vid länksystemS150MS
SLS18BL
WC330
Laddning ovanifrån
(A2)
Dra mataren. Tryck för att lösa
ut (B3)
Fram Enkel (D1) NA Vid länksystem Via magasin Ja
WC360
1
2
SE
