Senco SLS18BL - Työkalun Käyttö

46
Matriisikuva nro
Kuvaus Kuvaan liittyvät huomautukset
A1
Pohjasta ladattava
Älä lataa, kun liipaisin on painettuna
A2
Päältä ladattava
Älä lataa siten, että liipaisin tai turvakärki (turvaosa) on painettuna alas.
B1
Vapauta työkalun takaosassa
Paina salpaa, liukukisko aukeaa
B2
Vapautus lippaasta
Paina salpaa, liukukisko aukeaa
B3
Vedä syötintä. Vapauta
painamalla
Työnnä syöttimen luisti takaisin ”lukittu”- asentoon.
C1
Säädettävä
Ilmanohjainta voidaan kääntää poistoilman suunnan vaihtamista varten
C2
Takana, säädettävä
Ilmanohjainta voidaan kääntää poistoilman suunnan vaihtamista varten
Matriisikuva nro
Kuvaus Kuvaan liittyvät huomautukset
D1
Yksittäinen
①
Paina turvakärki (turvaosa) työkappaleen
pintaa vasten. ②
Vedä liipaisimesta, jolloin hakanen
ammutaan.
D2
Pohja
①
Vedä liipaisimesta.
②
Paina turvakärki työkappaleen pintaa vasten
ja ammu hakanen. Joka kerta, kun painat turvakärjen (turvaosa) työkappaleen pintaa vasten, hakanen ammutaan.
E1
Automaattinen
naulaustoiminto
Nämä työkalut on varustettu syöttönopeuden säädöllä. Säädä nopeutta kiertämällä ruuvia enintään kolme kierrosta vastapäivään syöttönopeuden lisäämistä varten. Kierrä ruuvia enintään kolme kierrosta myötäpäivään syöttönopeuden alentamista varten. Vedä liipaisinta vain osittain yhtä laukaisua varten. Vedä liipaisin pohjaan automaattista toimintoa varten.
E2
Automaattinen
naulaustoiminto
Tämä työkalu on varustettu syöttönopeuden säädöllä. Säädä nopeutta kiertämällä ruuvia enintään kolme kierrosta vastapäivään (Q) syöttönopeuden lisäämistä varten. Kierrä ruuvia enintään kolme kierrosta myötäpäivään (P) syöttönopeuden alentamista varten.
F1
Portti
Vapauta E-Z Clear -salpa ja avaa luukku.

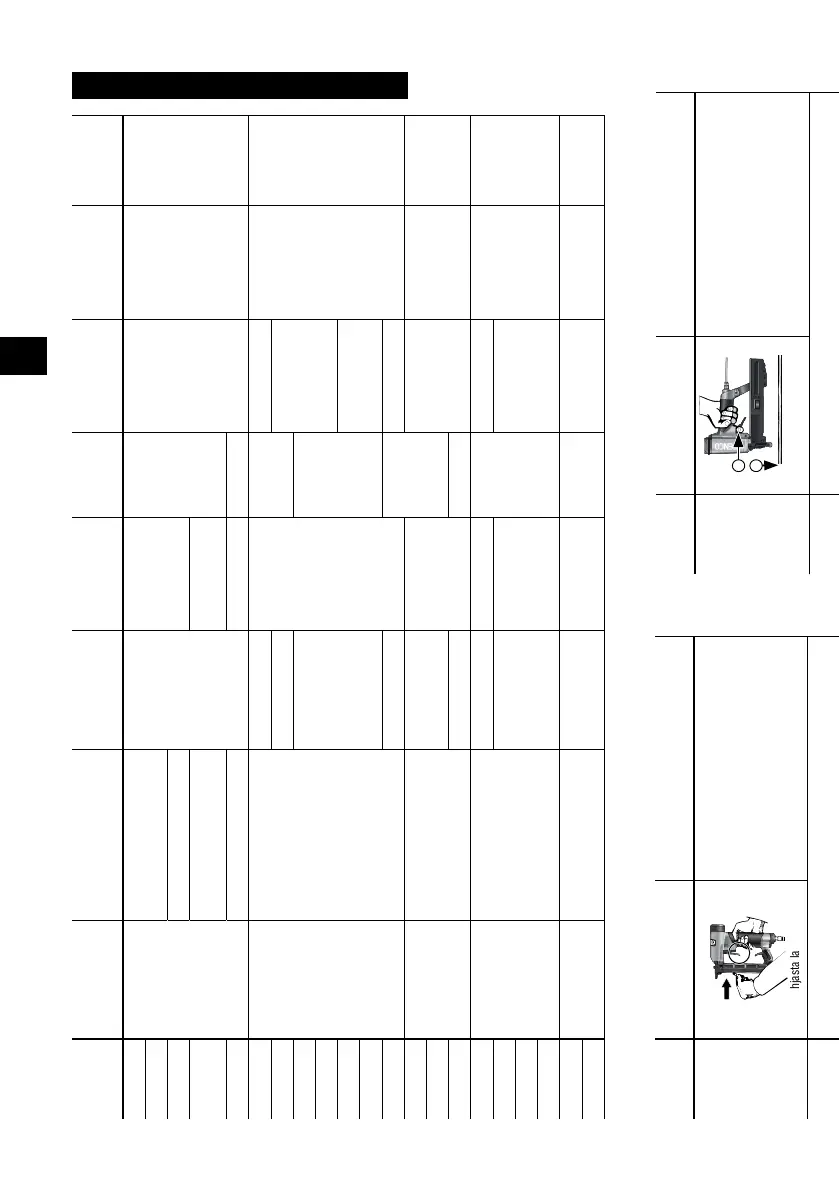

TYÖKALUN KÄYTTÖ
Työkalu Lataaminen Purkaminen Ilmanpoisto Liipaisimen tyyppi
Automaattinen naulaustoi- minto
Naulaussyvyyden säätö
Tukosten poista- minen
Turvaosa
SFT10XP
Pohjasta ladattava (A1)
Vapauta työkalun takaosassa (B1)
Takaosa
Yksitoiminen (D1)
(E1)
Ei ole Lippaasta Ei ole
SFT10XP-LN SFT10XP-DL Naulaus lippaasta (B2) SFW09
Vapauta työkalun takaosassa (B1)
Kaksois
SFW05 Naulaus lippaasta (B2) Yksitoiminen (D1) Ei sov. SKSXP
Päältä ladattava (A2)
Vedä syötintä. Vapauta paina- malla (B3)
Liikuteltava
Laukaisu pohjasta (I)
Ei sov.
Ei ole
Portti (F1) Kyllä
SNS41XP Säädettävä (C1)
TurvajalassaNS20XP
Etuosa (E2)
NS20BXP PS15XP
Liipaisintilassa
PS20XP SQS55XP Säädettävä (C1)
(E1)
Turvajalassa
SLS25XP
Päältä ladattava (A2)
Vedä syötintä. Vapauta paina- malla (B3)
Liikuteltava
Asteittainen (D1) Kytkennässä Portti (F1) KylläSLS20XP
SMS92 Säädettävä (C1) Ei sov. SLS18Mg
Pohjasta ladattava (A1)
Vapauta työkalun takaosassa (B1)
Takana, säädettävä C2 Valittava
Ei sov.
Liipaisintilassa
Lippaasta Kyllä
S150LS
Säädettävä (C1) Yksitoiminen (D1) KytkennässäS150MS
SLS18BL WC330
Päältä ladattava (A2)
Vedä syötintä. Vapauta paina- malla (B3)
Etuosa Yksitoiminen (D1) Ei sov. Kytkennässä Lippaasta Kyllä
WC360
1 2
FI
