26
Schema
afbeelding
nr
Omschrijving Opmerkingen
A1
Onderlader
Niet laden bij ingedrukte trekker
A2
Bovenlader
Niet laden bij ingedrukt contactelement
(veiligheidselement) of ingedrukte trekker
B1
Ontgrendelen aan de
achterzijde
Druk de vergrendeling naar beneden, schuif de
geleidearm naar achteren
B2
Ontgrendelen bij magazijn
Druk de vergrendeling naar beneden, schuif de
geleidearm naar achteren
B3
Trek aan de invoerhendel. Tik
om te ontgrendelen
Trek de toevoerschoen terug naar de
‘vergrendelde’ positie.
C1
Instelbaar
Verdraai de uitlaat om de richting van de
uitgeblazen lucht te wijzigen.
C2
Achterzijde, instelbaar
Verdraai de uitlaat om de richting van de
uitgeblazen lucht te wijzigen.
Schema
afbeelding
nr
Omschrijving Opmerkingen
D1
Enkel
①
Druk het contactpunt (veiligheidselement)
tegen het werkstuk.
②
Haal de trekker over om de niet weg te
schieten.
D2
Onderzijde
①
Haal de trekker over.
②
Druk het contactpunt tegen het werkstuk en
schiet een niet weg.
Telkens wanneer u het contactelement
(veiligheidselement) tegen het werkstuk duwt,
wordt een niet weggeschoten.
E1
Automatisch nieten
Dit gereedschap is voorzien van een instelling
voor de nietsnelheid. Draai de schroef maximaal
drie slagen naar links om de nietsnelheid te
verhogen. Draai de schroef maximaal drie
slagen naar rechts om de nietsnelheid te
verlagen. Druk de trekker gedeeltelijk in om de
nieten een voor een weg te schieten. Druk de
trekker volledig in voor automatisch nieten.
E2
Automatisch nieten
Dit gereedschap is voorzien van een instelling
voor de nietsnelheid. Draai de schroef maximaal
drie slagen naar links (Q) om de nietsnelheid te
verhogen.Draai de schroef maximaal drie slagen
naar rechts (P) om de nietsnelheid te verlagen.
F1
Klep
Maak E-Z los. Ontgrendel de klep en open het
magazijn.

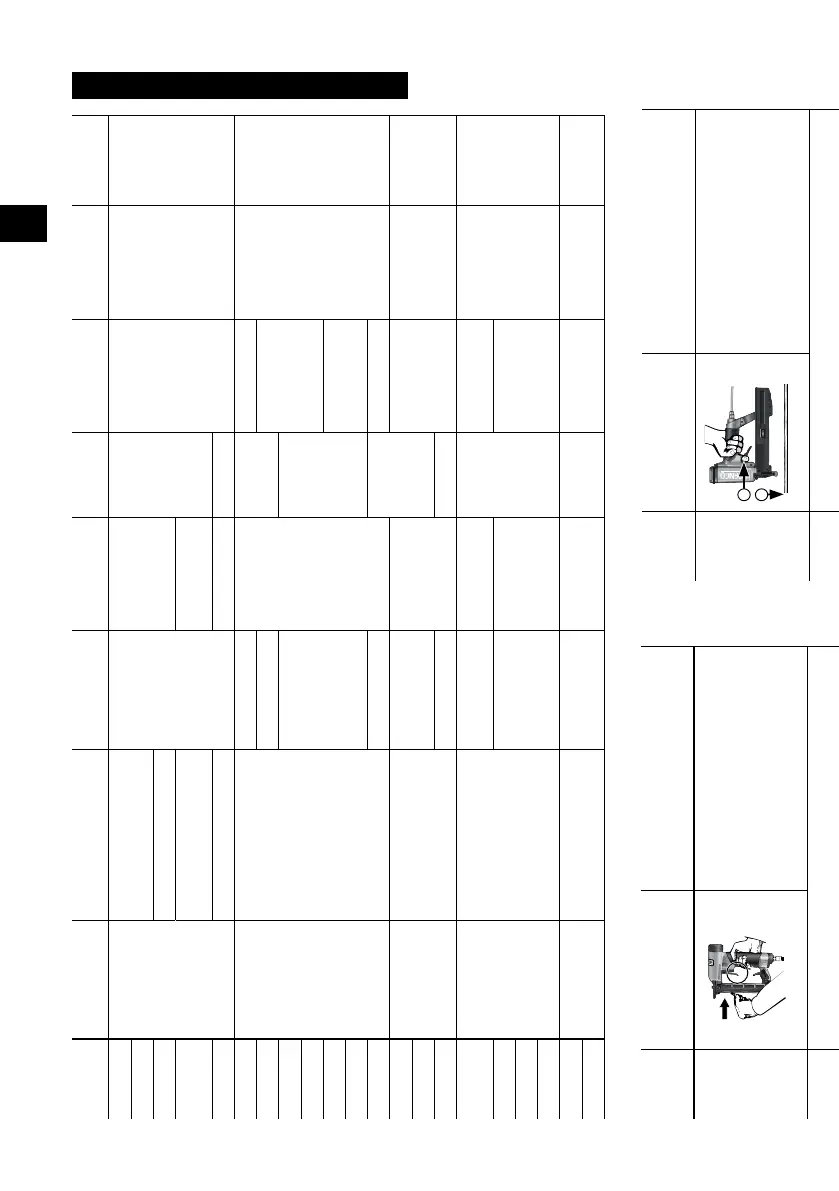

GEBRUIKSAANWIJZING
Machine Laden Verwijderen Uitlaat Type trekker
Automatisch
nieten
Schietdiepte
instelling
Vastzitters verwij-
deren
Veiligheidsele-
ment
SFT10XP
Onderlader (A1)
Ontgrendelen aan de achterzijde
(B1)
Achterzijde
Enkel (D1)
(E1)
Geen Via magazijn Geen
SFT10XP-LN
SFT10XP-DL Ontgrendelen bij magazijn (B2)
SFW09
Ontgrendelen aan de achterzijde
(B1)
Dubbel
SFW05 Ontgrendelen bij magazijn (B2) Enkel (D1) nvt
SKSXP
Bovenlader (A2)
Trek aan de invoerhendel. Tik om
te ontgrendelen (B3)
Verplaatsbaar
Schietopening
onderzijde (I)
nvt
Geen
Klep (F1) Ja
SNS41XP Instelbaar (C1)
Bij veiligheidsvoetNS20XP
Voorzijde (E2)
NS20BXP
PS15XP
Bij trekkerbasis
PS20XP
SQS55XP Instelbaar (C1)
(E1)
Bij veiligheidsvoet
SLS25XP
Bovenlader (A2)
Trek aan de invoerhendel. Tik om
te ontgrendelen (B3)
Verplaatsbaar
Sequentieel (D1) Bij koppeling Klep (F1) JaSLS20XP
SMS92 Instelbaar (C1) nvt
SLS18Mg
Onderlader (A1)
Ontgrendelen aan de achterzijde
(B1)
Achterzijde, instelbaar
(C2)
Selecteerbaar
nvt
Bij trekkerbasis
Via magazijn Ja
S150LS
Instelbaar (C1) Enkel (D1) Bij koppelingS150MS
SLS18BL
WC330
Bovenlader (A2)
Trek aan de invoerhendel. Tik om
te ontgrendelen (B3)
Voorzijde Enkel (D1) nvt Bij koppeling Via magazijn Ja
WC360
1
2
NL
