3.6 Collegamento con schede opzionali 3.6 Connection to optional boards
Aprendo jumper JP5-6 posizionato sulla scheda base è
possibile attivare il funzionamento delle uscite opzionali
offerte dalle seguenti schede:
By opening the JP5-6 jumper on the main PCB, it is
possible to activate optional outputs available when using
the following cards:
-ST.S3REL, scheda dotata di 3 relè con contatti puliti
liberi da tensione. Un relè è associato all'uscita di Fault e
watch-dog mentre gli altri due possono essere associati a
due delle tre soglie di allarme presenti.
-ST.S1REL, scheda a 1 relè che permette di ottenere
un’uscita con contatto pulito libero da tensione degli stati
di Allarme e/o Guasto del rivelatore.
-STS/OC, scheda con 2 uscite Open Collector
-ST.S3REL, three-relay card with tension free changeover
contacts. One relay is associated to Fault and Watch-dog.
The remaining two are to be associated to two outputs of
the three preset alarm thresholds.
-ST.S1REL, one-relay card to offer one tension free
changeover contact, to be either associated to Fault or to
Alarm status.
-STS/OC, 2 open collector card
Configurando diversamente i dip-switch presenti sulla
scheda base si possono modificare le soglie di allarme.
Anche disponendo della scheda opzionale a 3 relè è
possibile modificare le soglie di intervento dei relè come
indicato nella tabella seguente.
By modifying the dipswitch configuration on the
motherboard, different alarm thresholds might be
obtained.
It is also possible to modify the relay intervention when
using the 3-relay card, as per the following table

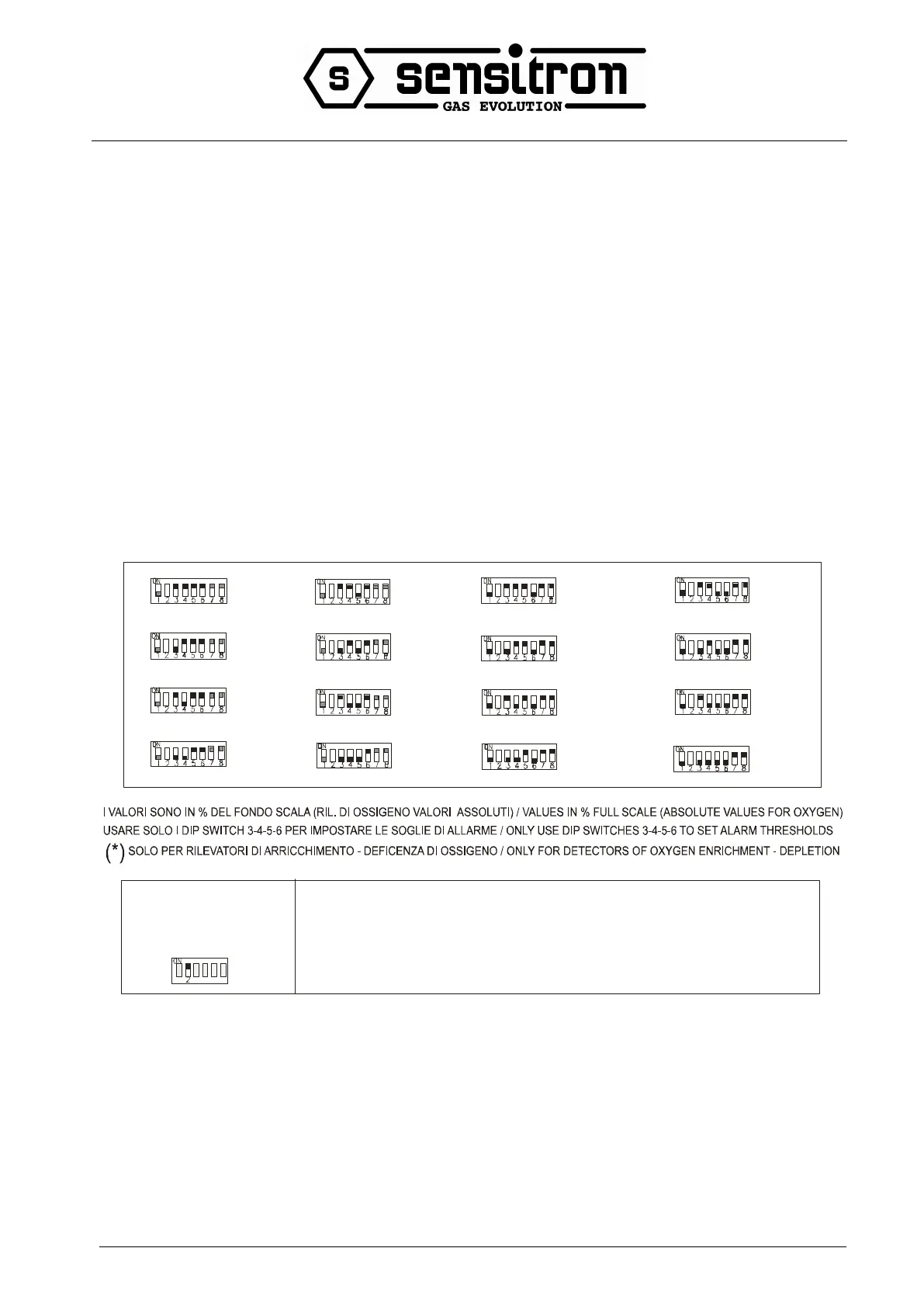

PROGRAMMAZIONE JUMPERS PER SOGLIE DI ALLARME / JUMPERS PROGRAMMING FOR ALARM THRESHOLDS
CUSTOM
3 5 10
5 10 15
5 10 20
10 15 25
10 15 30
10 20 30
10 25 35
15 25 40
15 30 45
25 35 50
20 40 60
22 23 24
NOT
USED
20 19 18
19 18 17
IL DIP SWITCH N.2 SELEZIONA
LA MODALITA’ DELL’USCITA IN
CORRENTE
DIP SWITCH N.2 SELECTS THE
CURRENT OUTPUT MODE
POSIZIONE “ON”: USCITA ANALOGICA PROPORZIONALE 4-20 mA CORRISPONDENTE ALLO 0-100%
DEL FONDO SCALA
“ON” POSITION: PROPORTIONAL ANALOG 4-20 mA OUTPUT CORRESPONDING TO 0-100% FULL SCALE
POSIZIONE “OFF”: USCITA DOPPIA SOGLIA 10-20 mA PER CENTRALI A VARIAZIONE DI ASSORBIMENTO
(LE SOGLIE OPERATIVE SONO LA 1 E LA 2).
“OFF” POSITION: 10-20 mA CURRENT OUTPUT TO OPERATE WITH FIRE CONTROL PANELS USING A
CURRENT/VOLTAGE CONVERSION (THE OPERATIVE THRESHOLDS ARE THE 1ST AND THE 2ND).
