– 13 –
MD-C2

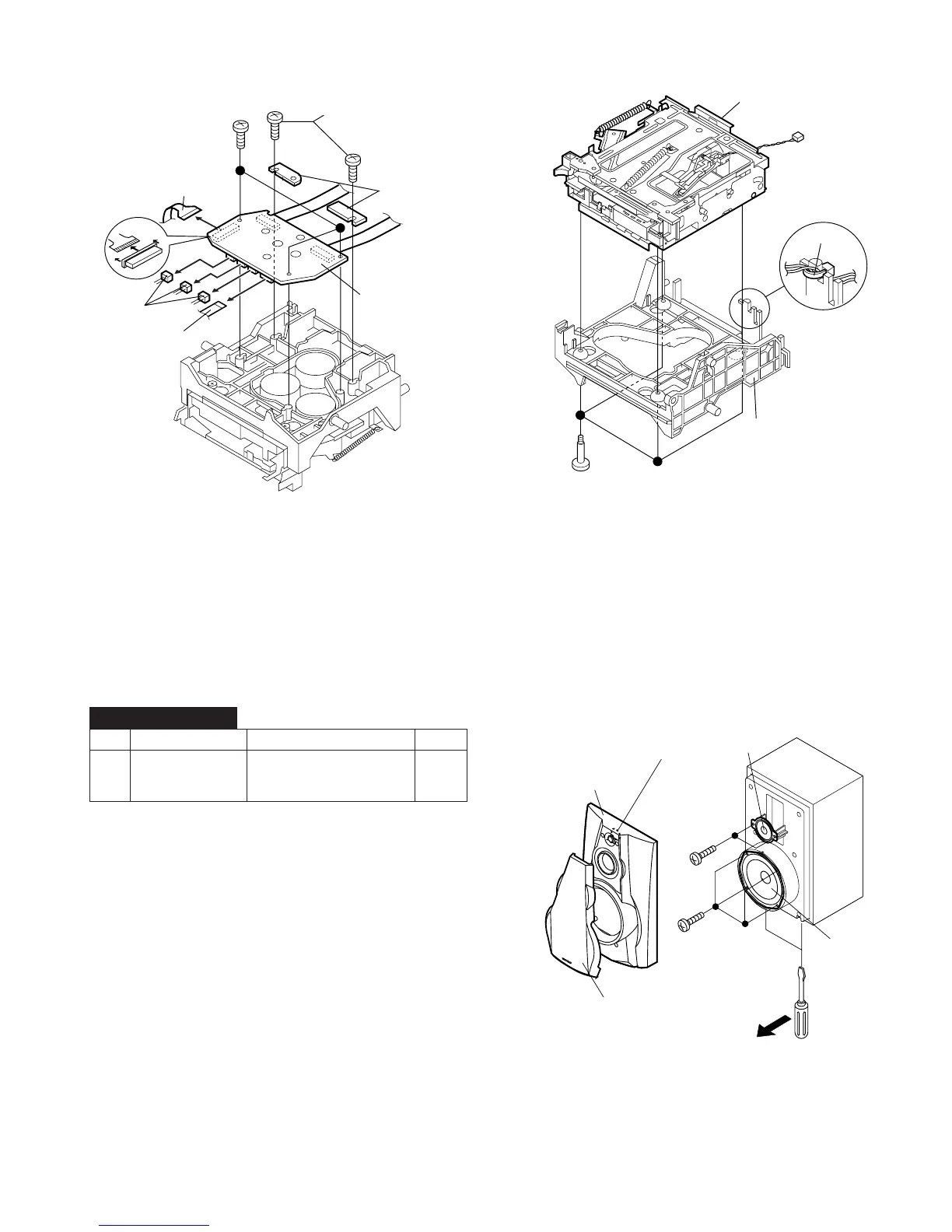

Figure 13-1
Figure 13-2
1 Speaker 1. Net..................... (A1) x1 13-3
2. Front Panel ....... (A2) x1
3. Screw ................ (A3) x6
STEP REMOVAL PROCEDURE FIGURE
CP-MDC2 SPEAKER
Figure 13-3
Note: Before reinstalling the mechanism block, secure the
magnetic head lead wires to the mechanism holder
using a nylon band.
(D2 ) x3
ø2 x7mm
Holder,PWB
MD Relay PWB
(NOTE3)
(D2 ) x2
ø2 x7mm
(D3) x3
(D5) x1
(D4) x1
ł›
(D7) x4
(D6) x1
Mechanisum
Holder
Screw Special
MD Mechanisum
Nylon
Band
( A3 ) x2
ø3x10mm
( A3 ) x4
ø4x12mm
( A2 ) x1
Front Panel
Sper Tweeter
Tweeter
Woofer
Net
( A1 ) x1
