54
PG-A10S
PG-A10S-SL
AN-A10T

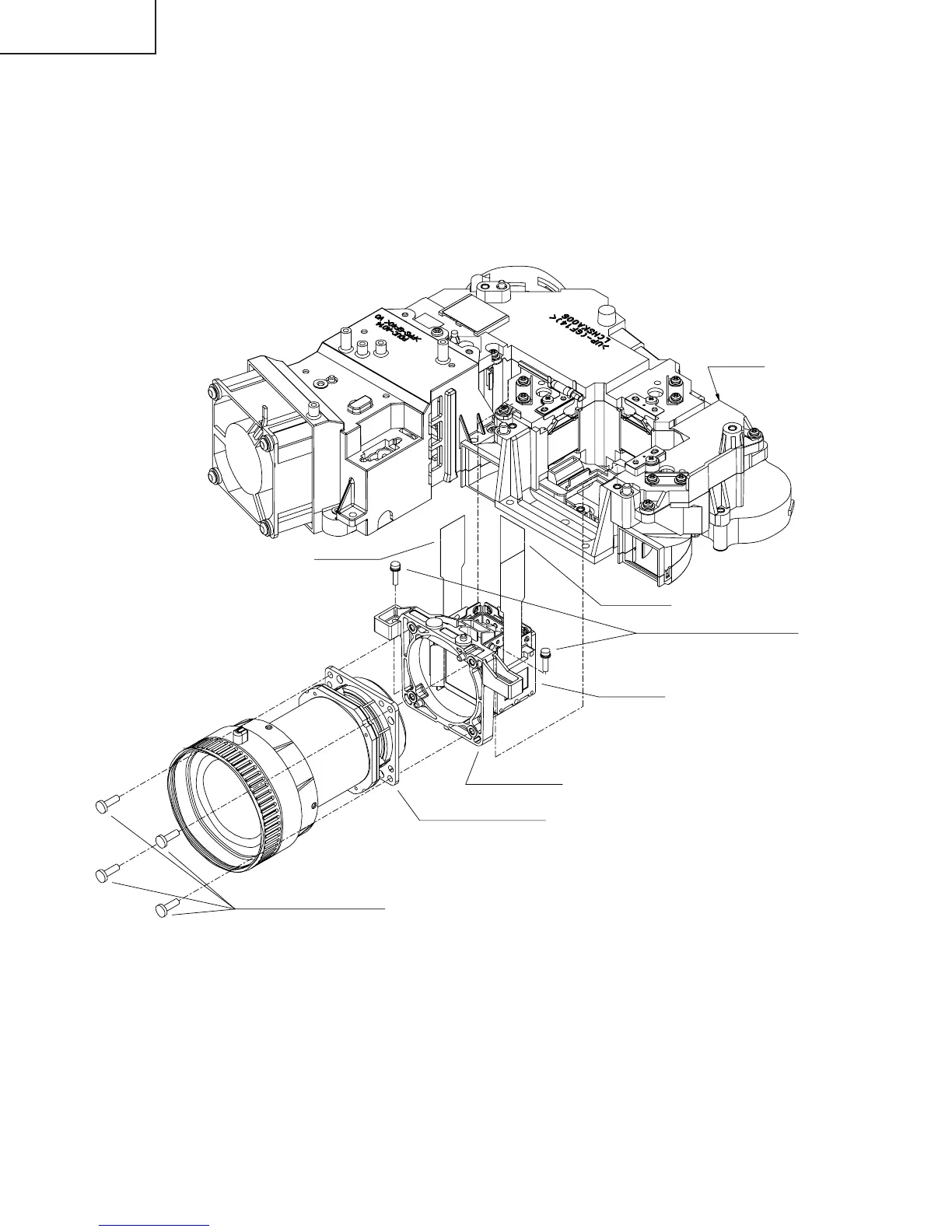

Auswechseln der Prismenhalter-Einheit
1. Die beiden Halteschrauben entfernen, dann den Prismenhalter und die Projektionslinsen-Einheit aus der Optik-
Einheit herausnehmen.
2. Die vier Halteschrauben entfernen, dann die Prismenhalter-Einheit und die Objektiv-Einheit trennen.
3. Die Prismenhalter-Einheit durch ein Neuteil ersetzen. Die obigen Schritte 1 und 2 in umgekehrter Reihenfolge
ausführen.
Hinweis: Selbst wenn auch nur eine der LCD-Tafeln defekt ist, muß die Prismenhalter-Einheit ersetzt werden. Auf
keinen Fall nur die defekte LCD-Tafel auswechseln.
1Prizm holder unit lock screws
2Projection lens lock screws
Projection lens assembly
Prizm holder unit
R-LCD panel
B-LCD panel
G-LCD panel
Optical unit
Optik-Einheit
G-LCD-Tafel
B-LCD-Tafel
R-LCD-Tafel
Prismenhalter-Einheit
Halteschrauben der
Prismenhalter-Einheit
Halteschrauben der Objektiv-Einheit
Objektiv-Einheit
