48
PG-A10S
PG-A10S-SL
AN-A10T
2. Ausbau des oberen Gehäuses.
2-1. Die Schraube an der Rückseite des Geräts entfernen.
2-2. Die sechs Halteschrauben an der Unterseite des Geräts entfernen.
2-3. Die beiden Haken lösen, dann das obere Gehäuse abnehmen.
2-1
2-3
2-3
2-2
Top Body

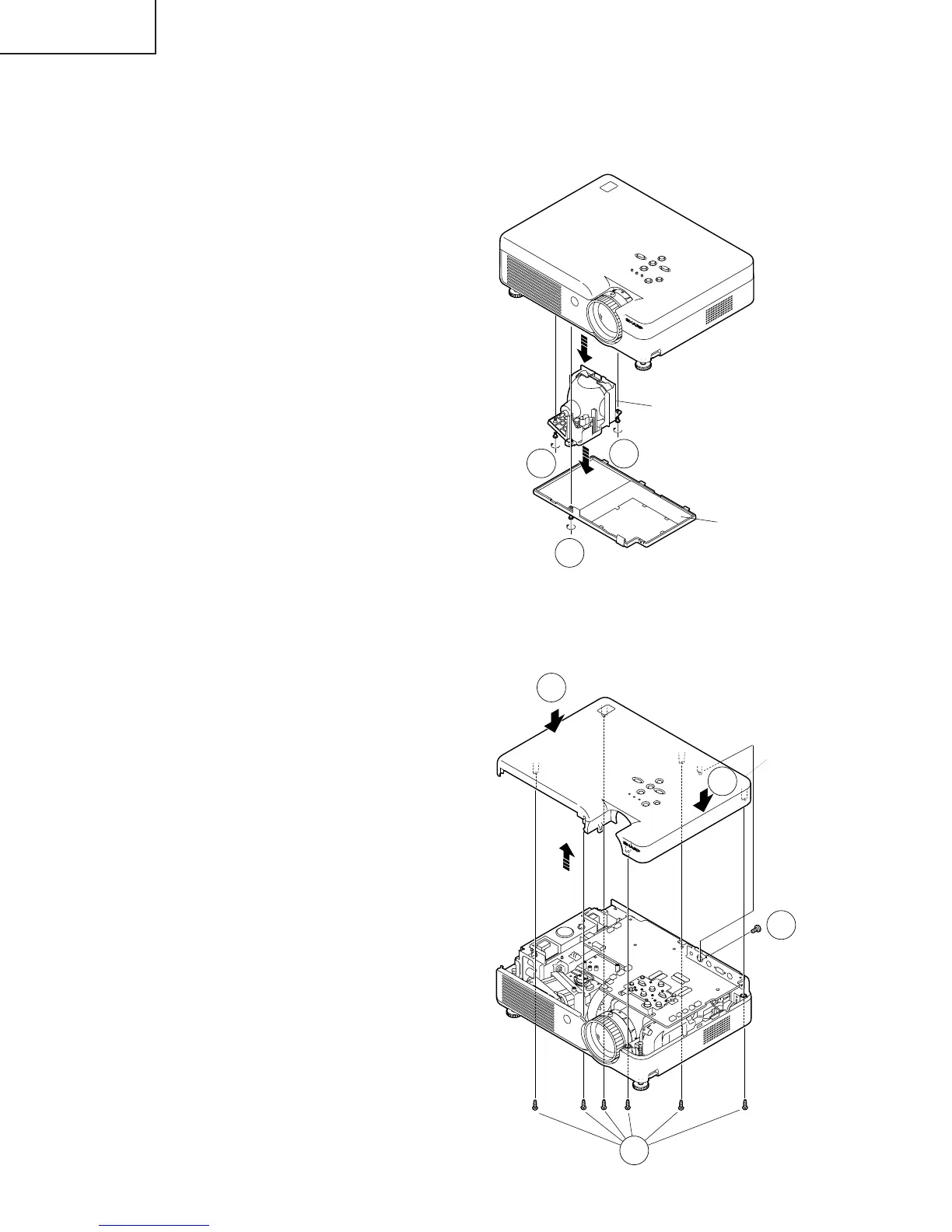

ENTFERNEN DER HAUPTTEILE
1. Ausbau der Lampen-Einheit.
1-1. Die Schraube lösen, dann die Lampenabdeckung abnehmen.
1-2. Die beiden Schrauben lösen. Die Lampen-Einheit am Griff anfassen, dann in Pfeilrichtung ziehen.
1-1
Lamp Door
Lamp Unit
1-2
1-2
Lampen-Einheit.
Lampenabdeckung
Oberes
Gehäuse
To Next Page
