PG-A10S
PG-A10S-SL
AN-A10T
Operation Button
MAIN PWB
3-1
3-3
3-1
3-1
3-1
3-2
3-2
3-2
[FA]
[FC]
[EA]
[TF]
[FD]
[BP]
[GP]
[RP]
[FG]
[RC]
[LF]
[FE]
[TI]
[SP]
[FB]
[TH]
3-4

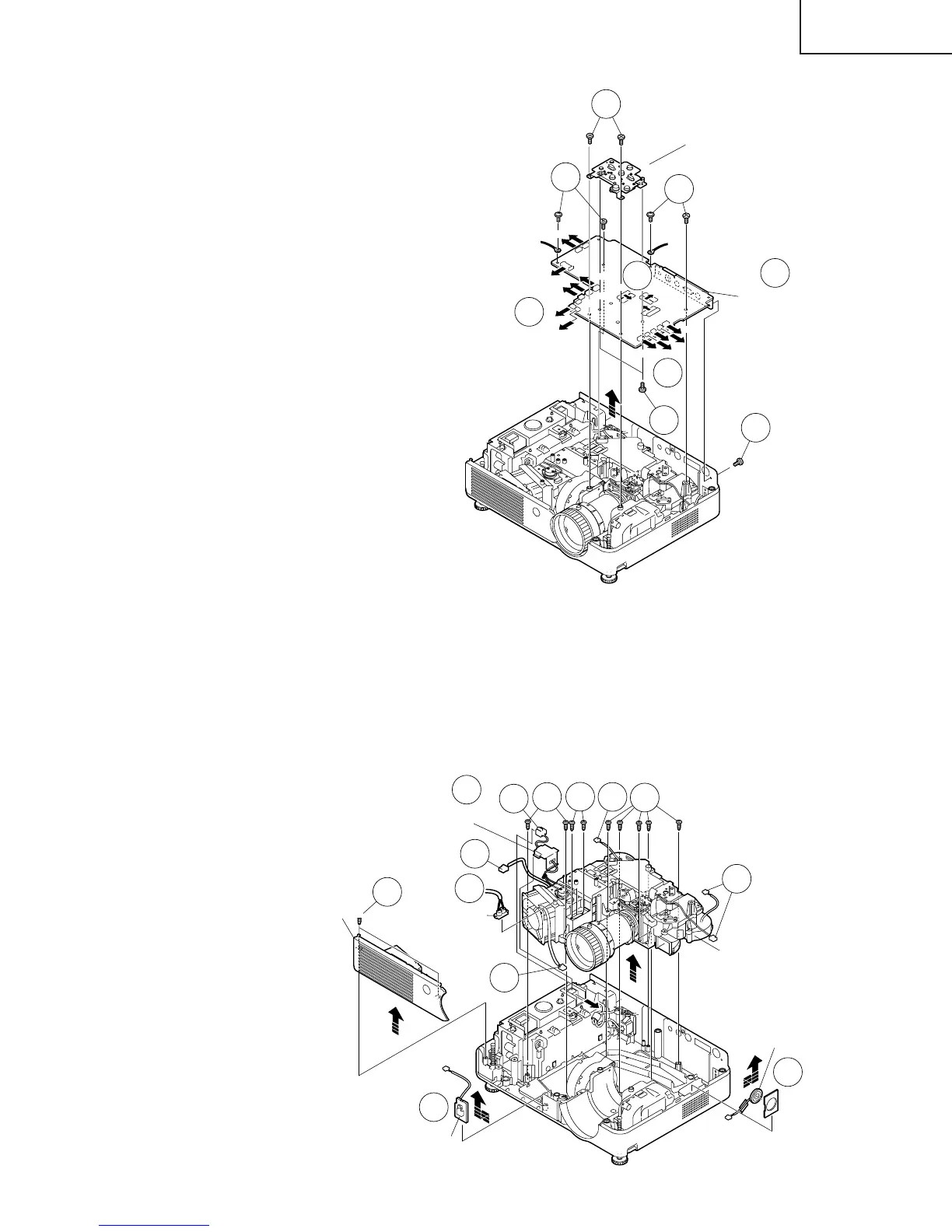

3. Ausbau der Hauptleiterplatte
3-1. Die sieben Schrauben entfernen.
3-2. Alle Stecker von der Hauptleiterplatte abziehen.
3-3. Die Hauptleiterplatte abnehmen.
3-4. Die beiden Schrauben entfernen, dann die
Bedienungstasten-Einheit abnehmen.
4. Ausbau der Auslaßabdeckung, der Optikmechanismus-Einheit, R/C-Receiver-
Leiterplatte und des Lautsprechers
4-1. Die beiden Schrauben entfernen, dann den Lampensockel abnehmen.
4-2. Die Abdeckung für den Netzgerät-/Vorschaltwiderstands-Halter abnehmen.
4-3. Alle Stecker von der Optikmechanismus-Einheit und der Auslaßabdeckung abziehen.
4-4. Die neun Schrauben entfernen, dann die Optikmechanismus-Einheit herausnehmen.
4-5. Die R/C-Receiver-Leiterplatte abnehmen.
4-6. Den Lautsprecher abnehmen.
Exhaust
Cover
Lamp
Socket
4-4
4-1
4-1
4-2
4-3
4-3
4-4
4-4
4-5
4-6
R/C Receiver PWB
Speaker
Optical mechanism unit
4-3
4-3
4-3
Power/Ballast
Holder Cover
Bedienungstasten
Hauptleiterplatte
Abdeckung für Netzgerät-/
Vorschaltwiderstands-Halter
Auslaßabdeckung
Lampensockel
Lautsprecher
R/C-Receiver-Leiterplatte
Optikmechanismus-Einheit
