50
PG-A10S
PG-A10S-SL
AN-A10T

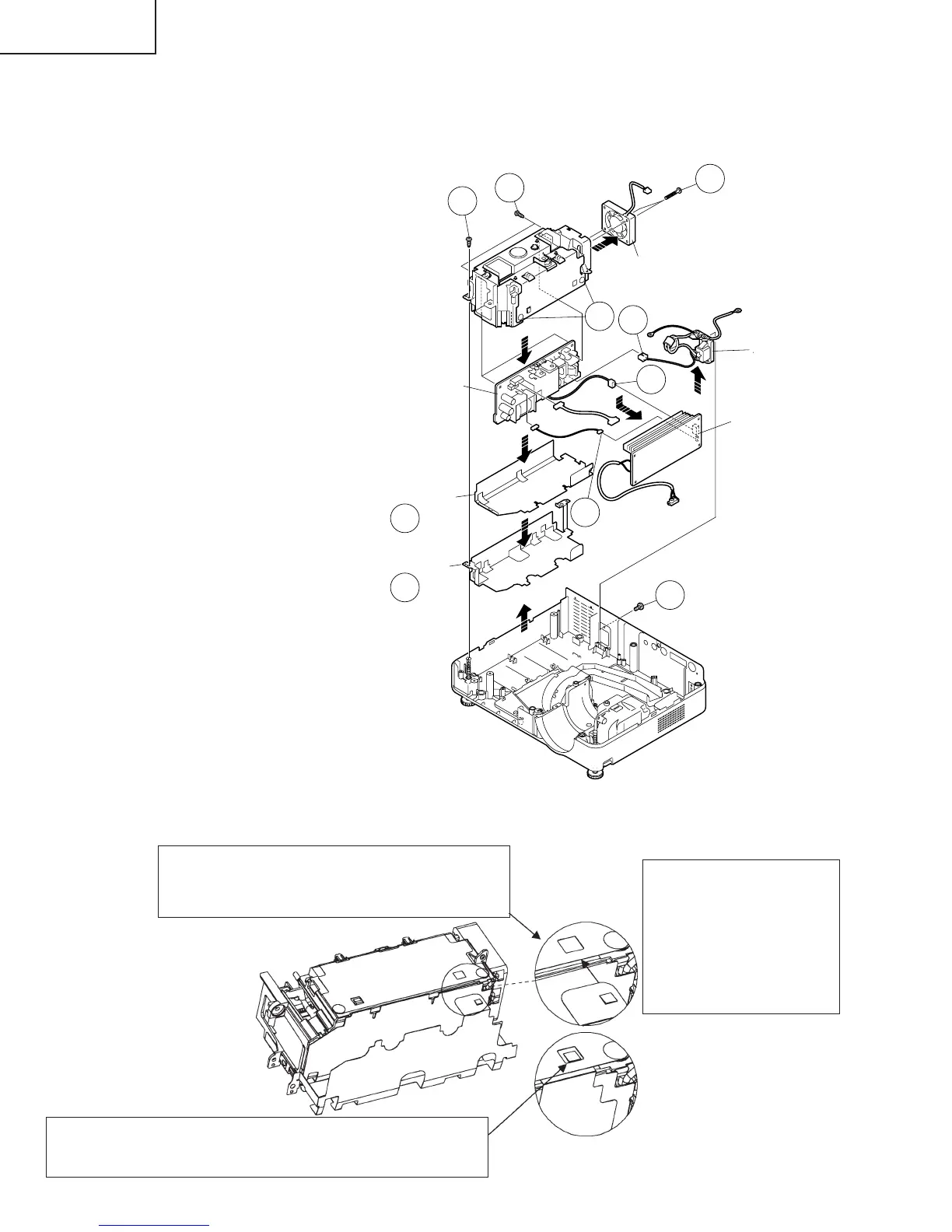

5. Ausbau der AC-Netzsteckdose, Netzgerät-/Vorschaltwiderstands-Einheit und
des Kühlgebläses
5-1. Die Schraube an der Rückseite des Geräts entfernen.
5-2. Die Schraube entfernen, dann die Netzgerät-/Vorschaltwiderstands-Einheit herausnehmen.
5-3. Die untere Abschirmung und die Abschirmungsabdeckung entfernen.
AC Inlet
Ballast Unit
Power PWB
Cooling Fan
Bottom Shield
Shield Cover
5-7
5-2
5-6
5-5
5-4
5-5
5-3
5-3
5-5
5-1
Hinweis: Wenn die Abschirmung (unten) der Netzgerät-/Vorschaltwiderstands-Einheit (PSLDMA 189WJFW) an der
Halter-Baugruppe des Netzgerät-/Vorschaltwiderstands (CHLDZA 135WJ01) montiert wird, muß sichergestellt
werden, daß diese wie unten beschrieben angebracht wird.
Unbedingt die Klaue der unteren Abschirmung in
den Spalt zwischen der oberen Abschirmung und
dem Halter einführen.
Nach dem Zusammenbau sich vergewissern, daß die Klaue
der unteren Abschirmung in der viereckigen Öffnung der oberen
Abschirmung sichtbar ist.
* Niemals die Klaue
zwischen der Isolierplatte
und dem Halter
einpassen, da in diesem
Fall ein zu geringer
Isolierabstand zur
Vorschaltwiderstands-
Leiterplatte besteht.
5-4. Den Stecker abziehen, dann die
AC-Netzsteckdose abnehmen.
5-5. Die beiden Haken lösen, dann die
Vorschaltwiderstands-Einheit aus
dem Gehäuse der Netzgerät-/
Vorschaltwiderstands-Einheit
herausnehmen. Alle Stecker von
der Leistungsleiterplatte abziehen.
5-6. Die beiden Schrauben entfernen,
dann die Leistungsleiterplatte
abnehmen.
5-7. Die beiden Schrauben entfernen,
dann das Kühlgebläse
herausnehmen.
Kühlgebläse
Leistungsleiterplatte
AC-
Netzsteckdose
Vorschaltwider-
stands-Einheit
Untere Abschirmung
Abschirmungsabdeckung
To Next Page
