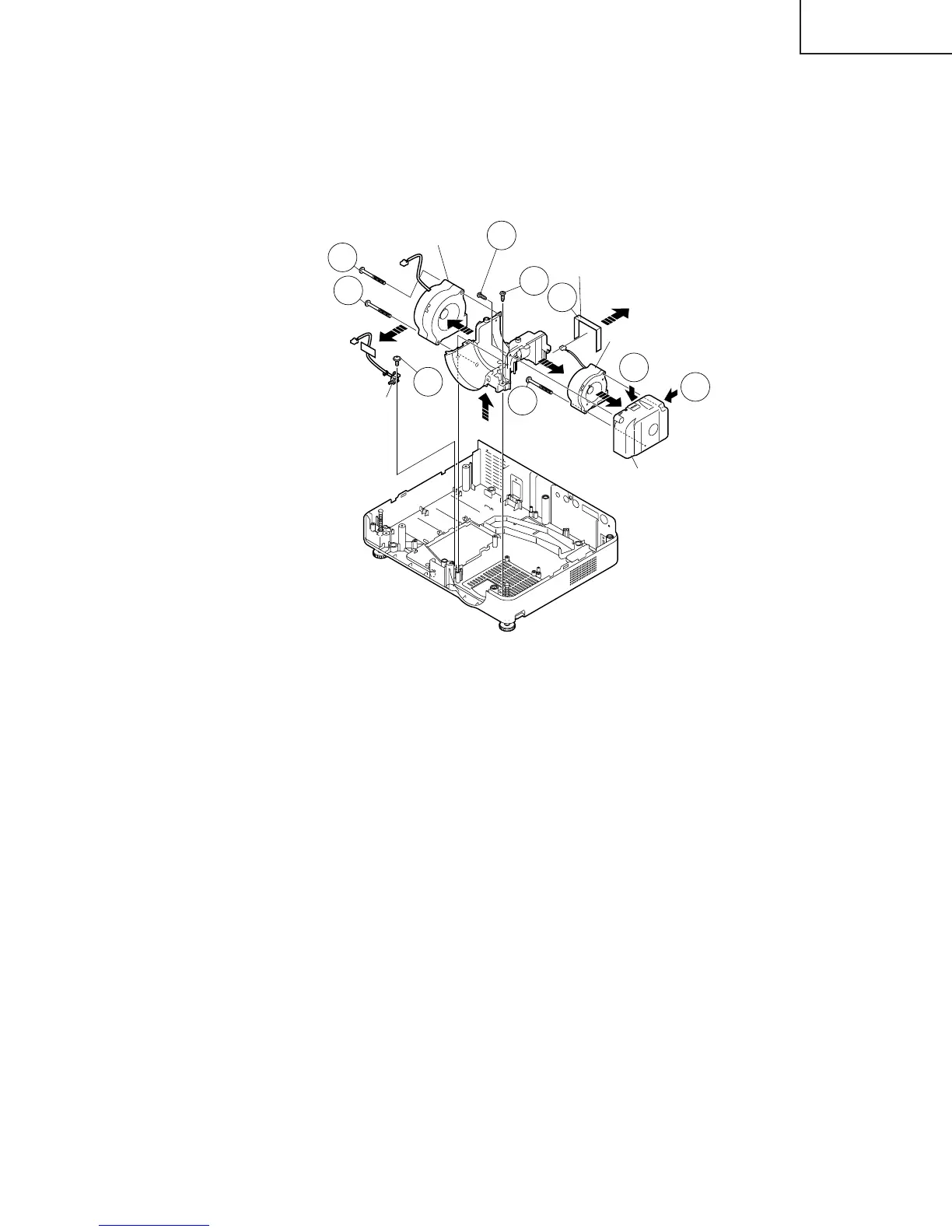

6. Ausbau der Einlaßluftführungs-Einheit
6-1. Die beiden Schrauben entfernen, dann die Einlaßluftführung herausnehmen.
6-2. Die Schraube entfernen, dann den Blattschalter abnehmen.
6-3. Die Schraube und die beiden Haken entfernen. Das Abstandsstück B abnehmen. Die Baugruppe Kühlgebläse-
LCD R/G und die Einlaßluftführungs-Einheit B herausnehmen.
6-4. Die Schraube entfernen, dann die Baugruppe Kühlgebläse-LCD R/G ausbauen.
6-5. Die beiden Schrauben entfernen, dann die Kühlgebläse-LCD B herausnehmen.
6-1
6-2
6-3
6-5
6-4
6-3
6-3
Intake Duct B
Fan LCD R/G
Leaf Switch
Fan LCD B
6-5
6-3
Spacer B
Kühlgebläse-LCD B
Abstandsstück B
Kühlgebläse-LCD R/G
Einlaßluftführung B
Blattschalter
