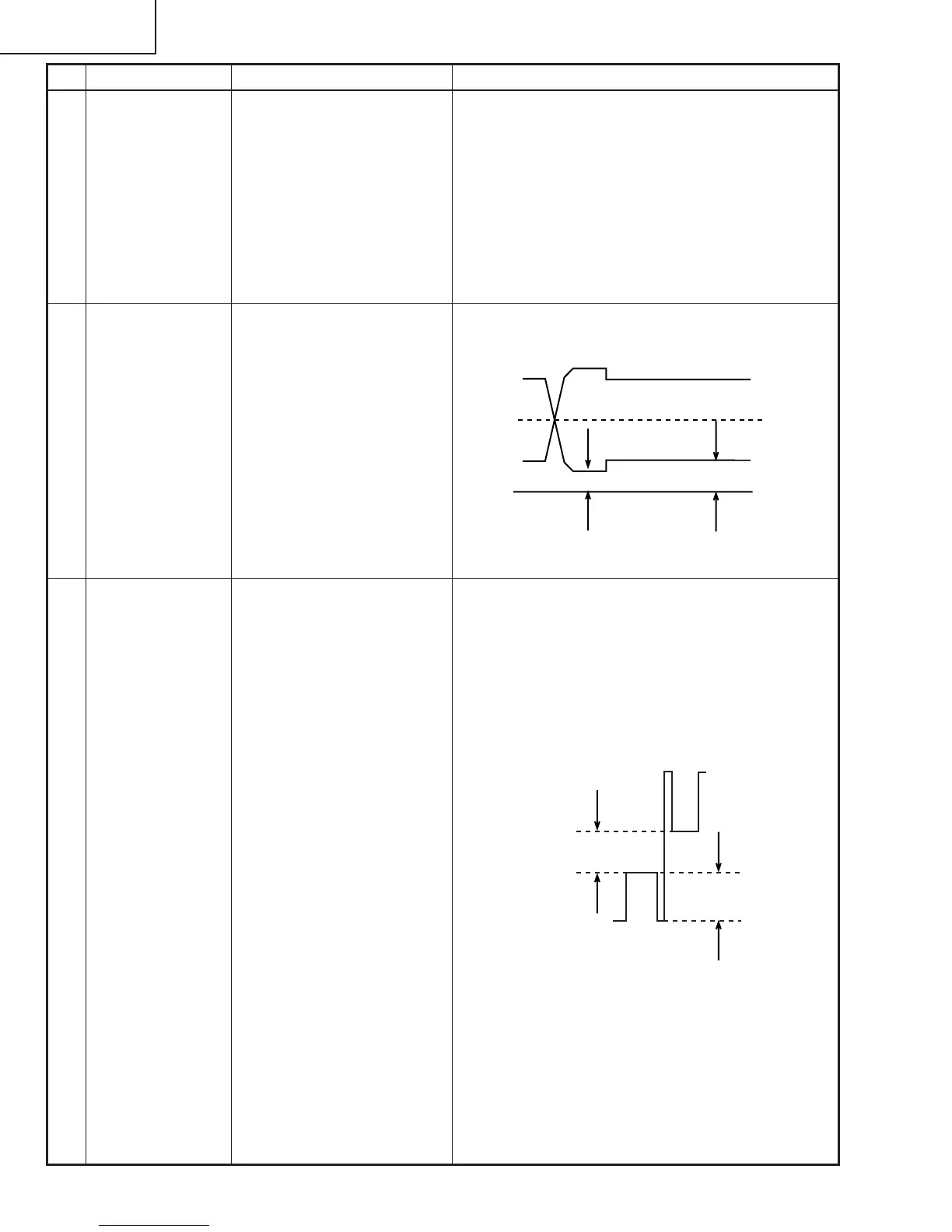

56
Nr.
Einstellgegenstand
Einstellbedingungen Einstellverfahren
PG-A10S
PG-A10S-SL
AN-A10T
5 Einstellung der
Video-Helligkeit
und des
Kontrastes
1. Ein NTSC-Komposit-10-
Stufensignal (ohne Setup)
mit einem Amplitudenpegel
von 100% zuführen.
2. Die folgenden Gruppen und
Positionen wählen:
Gruppe : VIDEO
Position: Bright
Contrast
(GAMMA-Synchronisationsablauf)
1. Den Einstellwert überprüfen.
Contrast (Weißpegel): 5
Bright (Schwarzpegel): 8
6 PSIG-Einstellung
1. Die folgenden Gruppen
und Positionen wählen:
Gruppe : OUTPUT2
Position: PSIG-H
PSIG-L
2. Den Festwert überprüfen.
PSIG-H: 64
PSIG-L: 146
PSIG
2.5V DC
5.6V DC
GND
1. Ein XGA-Signal zuführen, dann die Einstellung
vornehmen, um die folgende PSIG-Wellenform zu
erzeugen (TP1101; TP1201 und TP1301):
Mit PSIG-H einstellen
Mit PSIG-L einstellen
7 Einstellung der
R/G/B-
Schwarzpegel-
Signalamplitude
1. Die folgenden Gruppen
und Positionen wählen:
Gruppe : OUTPUT1
Position:
Für Grün-Einstellung
G1-BLK
G1-GAIN
Für Rot-Einstellung
R1-BLK
R1-GAIN
Für Blau-Einstellung
B1-BLK
B1-GAIN
2. Sich vergewissern, daß die
Farbmarkierungen für die
Prozeßeinstellung am
Bildschirm angezeigt
werden.
3. Für die G-Einstellung ein
Synchroskop mit P1301-
2P verbinden.
4.Für die R- und B-
Einstellungen ein
Synchroskop mit P1301-
1P bzw. P1301-3P
verbinden
White-to-White
Amplitude
1. G1-GAIN wählen. Mit Hilfe des Geräte-
steuerschalters oder der Fernbedienungstaste die
Signalamplitude auf 3,90 Vp-p ± 0,05 V einstellen.
2. Nun G1-BLK wählen. Mit Hilfe des Geräte-
steuerschalters oder der Fernbedienungstaste den
Weiß-zu-Weiß-Pegel auf 2,00 Vp-p ± 0,05 V
einstellen.
3. Die gleichen Einstellungen für R und B wiederholen.
Masse
5,6 V-Gleichspannung
2,5 V-Gleichspannung
Weiß-zu-Weiß
Amplitude
To Next Page
