65
PG-A10S
PG-A10S-SL
AN-A10T
JA
JA
JA
JA
JA
NEIN

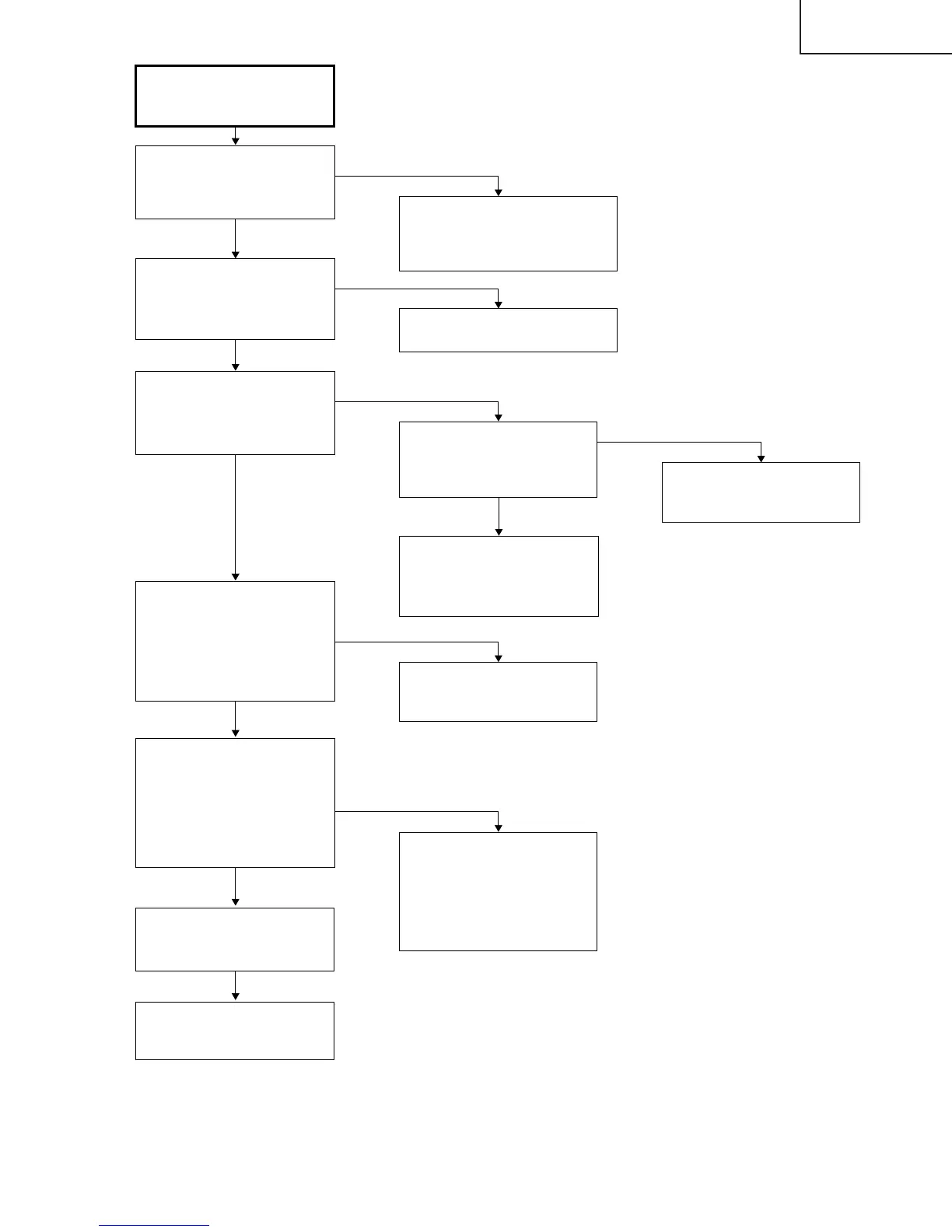

Überprüfung der
Mikrocomputer-
Peripherieschaltkreise
Liegt eine Gleichspannung
von ca. 3,3 V an den
Stiften (3) und (5) von
IC1703 an?
IC1703 und seine Peripherie-
Schaltkreise bzw. IC1702 und
seine Peripherie-Schaltkreise
überprüfen.
Ist die Lampenabdeckung
geöffnet? Ist P2006 (LF)
fest in den Sockel
eingepaßt?
IC2002 und seine
Peripherie-Schaltkreise
überprüfen.
IC8202, IC8203, IC2601
und seine Peripherie-
Schaltkreise überprüfen.
IC1704 und seine Peripherie-
Schaltkreise überprüfen.
NEIN
Liegt eine Gleichspannung
von ca. 2,5 V zwischen
den Stiften (5) und (8) von
IC1704 an?
NEIN
IC8009 und seine
Peripherie-Schaltkreise
überprüfen.
NEIN
Überprüfen, ob das
Kühlgebläse entsprechend
der Spezifikation
funktioniert, bzw. IC8003
und seine Peripherie-
Schaltkreise überprüfen.
NEIN
Liegt eine Gleichspannung
von ca. 2,5 V zwischen
den Stiften (4) und (3) von
IC8009 an?
Liegt eine Gleichspannung
von ca. 3 V an Stiften (21)
von IC2002 an?
Erscheinen die Signale D0
bis D7 als Impulssignale
am Bildschirm des
Oszilloskops?
Die Lampenabdeckung fest
schließen, bzw. P2006 (LF)
fest in den Sockel
einpassen.
JA
IC8010, IC8011 und ihre
Peripherie-Schaltkreise
überprüfen.
NEIN
Liegt ein 133-MHz-
Taktgebersignal an Stift (6)
von IC8010 an?
Liegt ein 75-MHz-
Taktgebersignal an Stift (6)
von IC8011 an?
