Sharp PG-A10S User Manual

67
PG-A10S
PG-A10S-SL
AN-A10T
JA
JA
NEIN
JA
JA
NEIN
JA
JA
NEIN

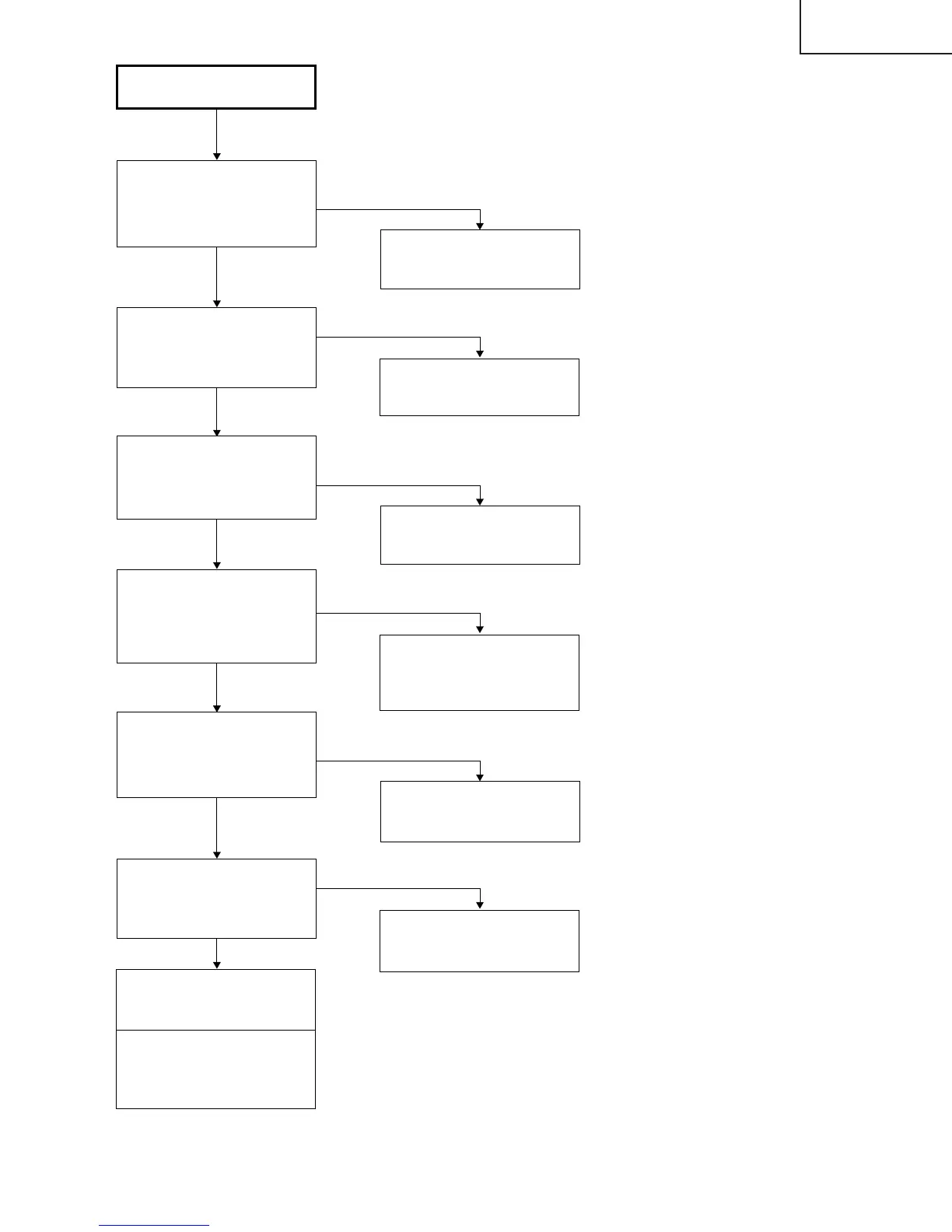

Überprüfung des RGB-
Signals
Werden die Signale RIN2 -
RIN9, GIN2 - GIN9 und
BIN2 - BIN9 zu IC2601
übermittelt?
IC8003 und seine
Peripherie-Schaltkreise
überprüfen.
Werden die RGB-Signale
über die Stifte (9), (7) und
(4) von IC3104
ausgegeben?
IC3104 und seine
Peripherie-Schaltkreise
überprüfen.
NEIN
Liegen ihre Signale an den
Stiften (51) - (55) und (58)
- (62) von IC1101, IC1201
und IC1301 an?
IC2601 und seine
Peripherie-Schaltkreise
überprüfen.
NEIN
Liegt am Stift (31) von
SC1101, SC1201 und
SC1301 ein Signal an?
IC1103 und seine
Peripherie-Schaltkreise
überprüfen.
Liegen ihre Signale am
Stift (3) von SC1101 und
SC1301 sowie am Stift
(30) von SC1201 an?
IC1101, IC1201, IC1301
und ihre Peripherie-
Schaltkreise überprüfen.
NEIN
Die LCD-Anzeige auf
korrekten Anschluß
überprüfen.
Wenn weder Videosignal
noch OSD angezeigt
werden, muß die LCD-
Anzeige ersetzt werden.
Liegen ihre Signale an den
Stiften (5) - (10) von S
C1101 und SC1301 sowie
an den Stiften (23) - (28)
von SC1201 an?
IC1101 IC1201 und
IC1301 und ihre Peripherie-
Schaltkreise überprüfen.
