m@

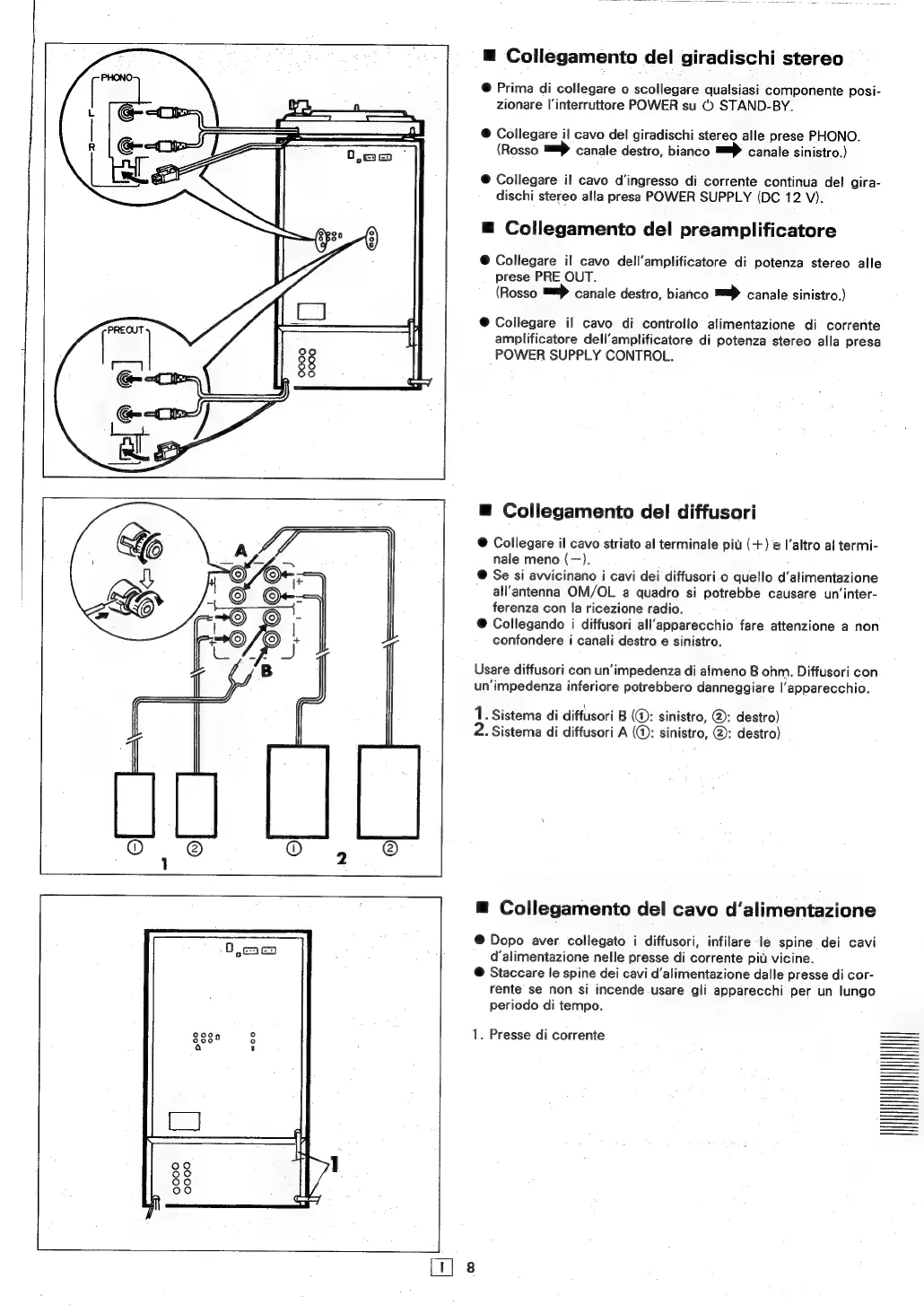

Collegamento
del
giradischi
stereo
@
Prima
di
collegare
o
scollegare
qualsiasi
componente
posi-
zionare
l|'interruttore
POWER
su
©
STAND-BY.
@ Coliegare i! cavo del giradischi stereo alle prese PHONO.
(Rosso =P canale destro, bianco canale sinistro.)
@
Collegare
il
cavo
d'ingresso
di
corrente
continua
del
gira-
dischi
stereo
alla
presa
POWER
SUPPLY
(DC
12
V).
™ Collegamento del preamplificatore
@
Collegare
il
cavo
dell’amplificatore
di
potenza
stereo
alle
prese
PRE
OUT.
(Rosso
>
canale
destro,
bianco
my
canale
sinistro.)
®@ Collegare i] cavo di controllo alimentazione di corrente
amplificatore dell‘amplificatore di potenza stereo alla presa
POWER SUPPLY CONTROL.
@ Collegamento del diffusori
@ Collegare il cavo striato al terminale piu (+) e l’altro al termi-
nale
meno
(—).
:
@ Se si awicinano i cavi dei diffusori.o quello d’alimentazione
all’antenna OM/OL a quadro si potrebbe causare un’inter-
ferenza con la ricezione radio.
®@ Collegando i diffusori all’apparecchio fare attenzione a non
confondere i canali destro e sinistro.
Usare diffusori con un’'impedenza di almeno 8 ohm. Diffusori con
un‘impedenza inferiore potrebbero danneggiare l’apparecchio.
1. Sistema di diffusori B (@: sinistro, @: destro)
2. Sistema di diffusori A (®: sinistro, @: destro)
®
Collegamento
del
cavo
d‘alimentazione
@ Dopo aver collegato i diffusori, infilare le spine dei cavi
d’alimentazione nelle presse di corrente piu vicine.
@ Staccare le spine dei cavi d’alimentazione dalle presse di cor-
rente se non si incende usare gli apparecchi per un lungo
periodo di tempo.
1. Presse di corrente
