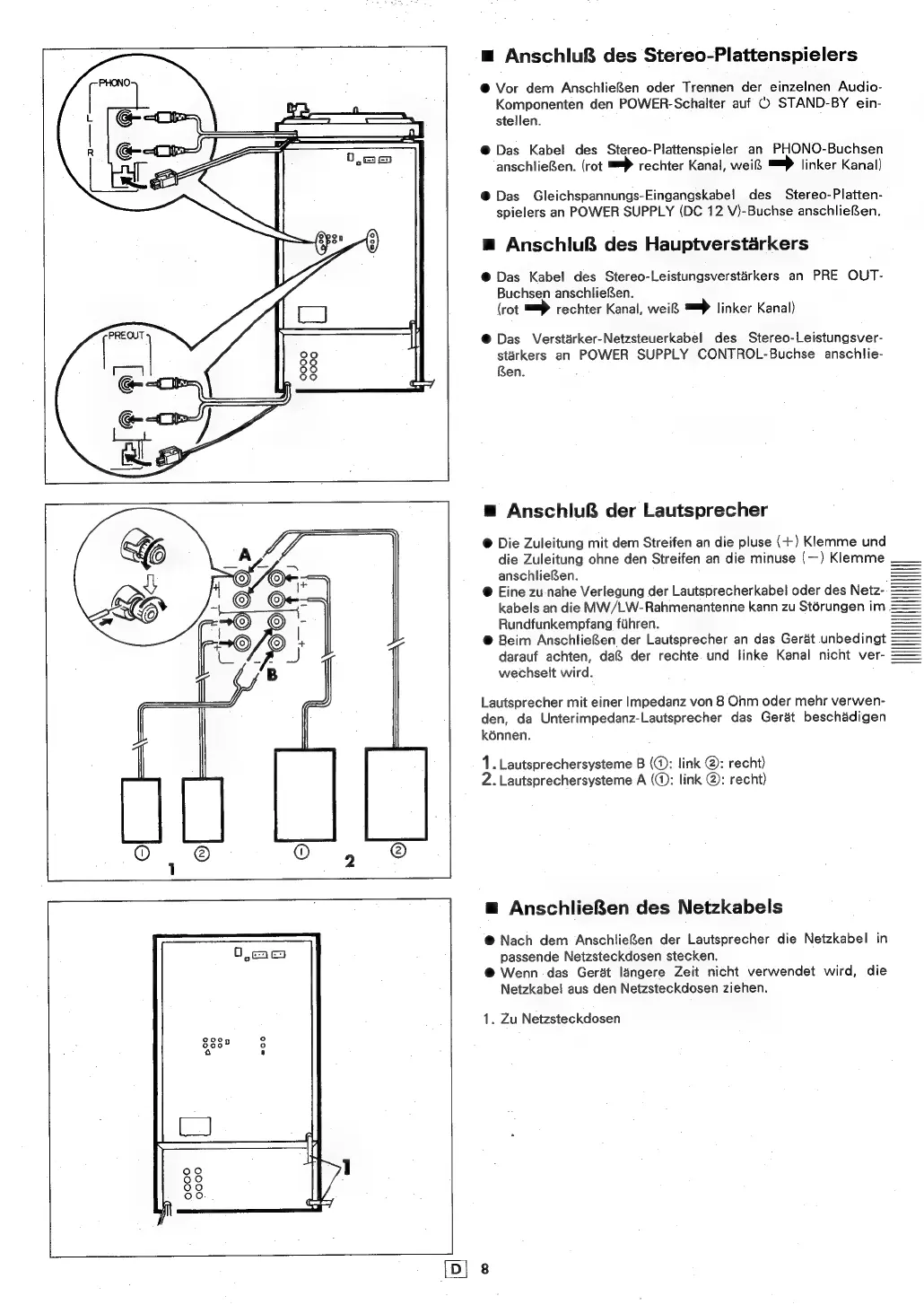

m@ AnschluB& des Stereo-Plattenspielers
@ Vor dem AnschlieRen oder Trennen der einzelnen Audio-
Komponenten den POWER-Schalter auf © STAND-BY ein-
stellen.
@ Das Kabel des Stereo-Plattenspieler an PHONO-Buchsen
anschlieRen. (rot romeshp rechter Kanal, weil —= linker Kanal)
@ Das Gleichspannungs-Eingangskabel des Stereo-Platten-
spielers an POWER SUPPLY (DC 12 V)-Buchse anschlieRen.
m Anschlu& des Hauptverstarkers
@ Das Kabel des Stereo-Leistungsverstarkers an PRE OUT-
Buchsen anschlie&en.
{rot => rechter Kanal, wei = linker Kanal)
@ Das Verstirker-Netzsteuerkabel des Stereo-Leistungsver-
starkers an POWER SUPPLY CONTROL-Buchse anschlie-
Ren.
@ Anschluf& der Lautsprecher
@ Die Zuleitung mit dem Streifen an die pluse (+) Klemme und
die Zuleitung ohne den Streifen an die minuse (—) Klemme
anschlieRen.
@ Eine zu nahe Verlegung der Lautsprecherkabel oder des Netz-
kabels an die MW/LW-Rahmenantenne kann zu Stérungen im.
Rundfunkempfang fihren.
@ Beim Anschlieen der Lautsprecher an das Gerat unbedingt
darauf achten, da& der rechte und linke Kanal nicht ver-
B
wechselt
wird.
Lautsprecher
mit
einer
lmpedanz
von
8
Ohm
oder
mehr
verwen-
den,
da
Unterimpedanz-Lautsprecher
das
Gerat
beschadigen
k6énnen.
1.
Lautsprechersysteme
B
(@:
link
@:
recht)
2.Lautsprechersysteme
A
(@:
link
@:
recht)
@ AnschlieBen des Netzkabels
@ Nach dem AnschlieBen der Lautsprecher die Netzkabel in
passende Netzsteckdosen stecken.
@ Wenn das Gerat langere Zeit nicht verwendet wird, die
Netzkabe! aus den Netzsteckdosen ziehen.
1. Zu Netzsteckdosen
(D| 8
