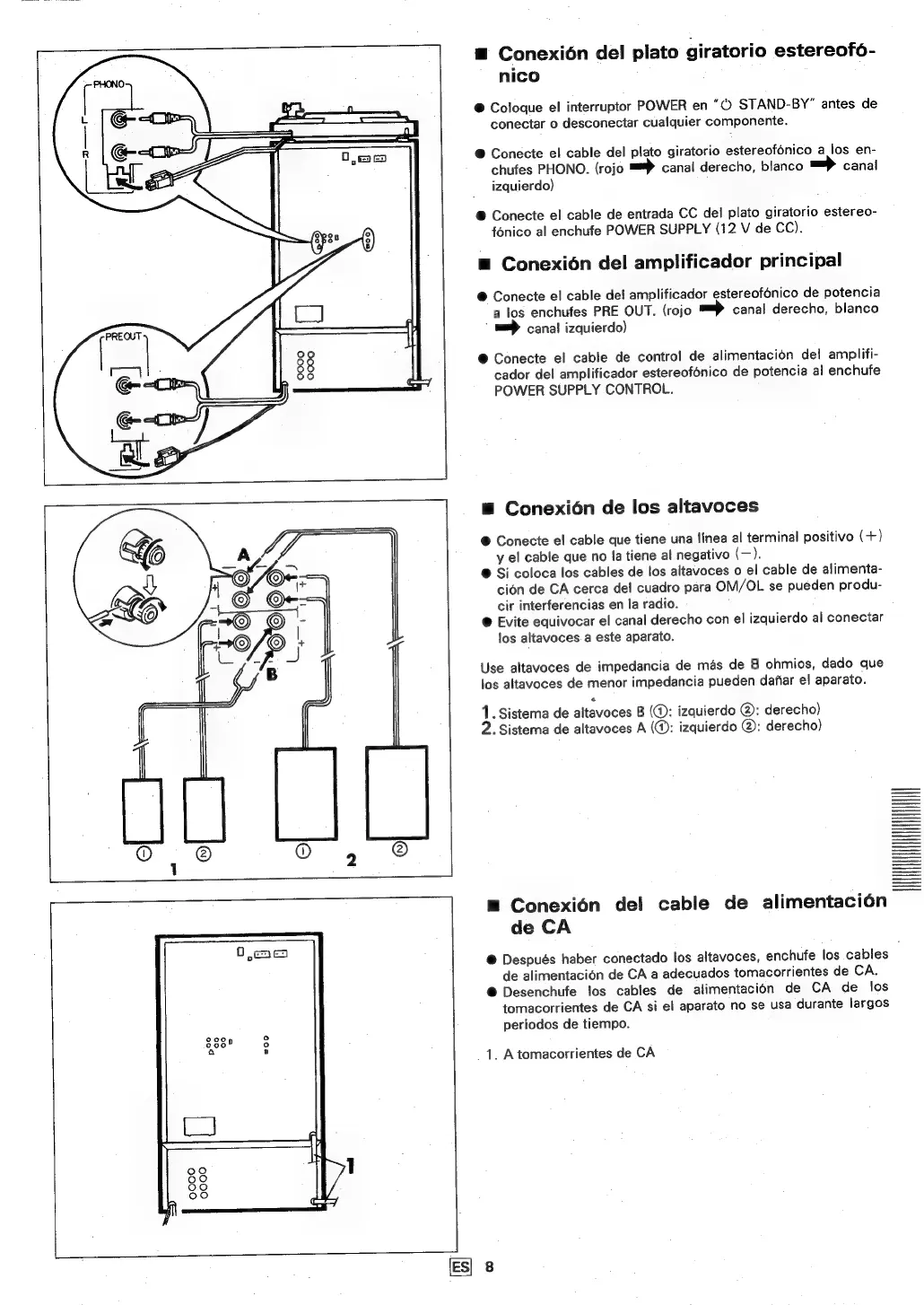

Conexi6n
del
plato
giratorio
estereofo-
nico
@
Coloque
el
interruptor
POWER
en
“®
STAND-BY”
antes
de
conectar
o
desconectar
cualquier
componente.
@
Conecte
el
cable
del
plato
giratorio
estereofonico
a
los
en-
chufes
PHONO.
(rojo
m=)
canal
derecho,
blanco
=>
canal
izquierdo)
@
Conecte
el
cable
de
entrada
CC
del
plato
giratorio
estereo-
fonico
al
enchufe
POWER
SUPPLY
(12
V
de
CC).
@
Conexién
del
amplificador
principal
@
Conecte
el
cable
de!
amplificador
estereofonico
de
potencia
a
los
enchufes
PRE
OUT.
(rojo
=>
canal
derecho,
blanco
canal
izquierdo)
@
Conecte
el
cable
de
contro!
de
alimentacion
del
amplifi-
cador
del
amplificador
estereofonico
de
potencia
al
enchufe
POWER
SUPPLY
CONTROL.
™
Conexi6n
de
los
altavoces
@
Conecte
el
cable
que
tiene
una
linea
al
terminal
positivo
(+)
y
el
cable
que
no
!a
tiene
al
negativo
(-).
@
Si
coloca
los
cables
de
los
altavoces
o
el
cable
de
alimenta-
cin
de
CA
cerca
del
cuadro
para
OM/OL
se
pueden
produ-
cir
interferencias
en
la
radio.
@
Evite
equivocar
el
canal
derecho
con
el
izquierdo
al
conectar
los
altavoces.a
este
aparato.
Use
altavoces
de
impedancia
de
mas
de
8
ohmios,
dado
que
los
altavoces
de
menor
impedancia
pueden
dafiar
el
aparato.
1.Sistema
de
altavoces
B
(@:
izquierdo
@:
derecho)
2.
Sistema
de
altavoces
A
(@:
izquierdo
@):
derecho)
=
Conexi6én
del
cable
de
alimentaci6n
de
CA
@
Después
haber
conectado
los
altavoces,
enchufe
los
cables
de
alimentacion
de
CA
a
adecuados
tomacorrientes
de
CA.
@
Desenchufe
los
cables
de
alimentacién
de
CA
de
los
tomacorrientes
de
CA
si
el
aparato
no
se
usa
durante
largos
periodos de tiempo.
_1. Atomacorrientes de CA
