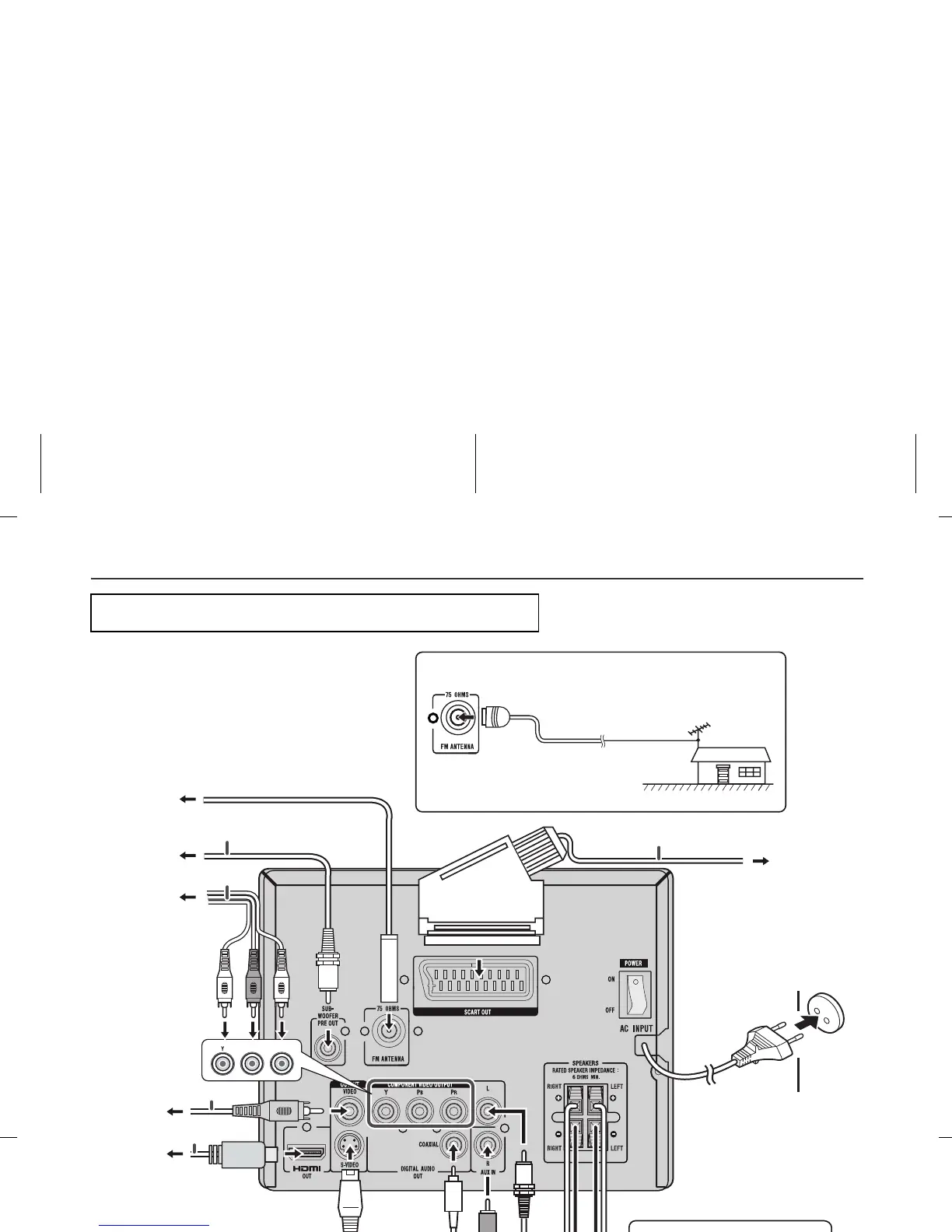

Podłączenia
Dostarczona antena fal ultrakrótkich:
Podłącz antenę fal ultrakrótkich do gniazda FM 75 OHMS i ustaw ją
w sposób zapewniający odbiór najsilniejszego sygnału.
Uwaga:
Ustawienie anteny na urządzeniu lub w pobliżu kabla zasilającego może
powodować zakłócenia. Odsunięcie anteny zapewni lepszy odbiór.
W celu uzyskania lepszego odbioru można zainstalować
zewnętrzną antenę fal ultrakrótkich.
Porozum się ze sprzedawcą urządzenia.
Uwaga:
Podłączając antenę zewnętrzną, należy odłączyć antenę
dostarczoną w zestawie.
Przed przystąpieniem do dokonywania podłączeń należy odłączyć
urządzenie od sieci elektrycznej.
P
B
P
R
Gniazdko elektryczne w ścianie
(od 220 do 240 V~, 50/60 Hz)
Lewa
kolumna
Antena fal
ultrakrótkich
Kabel koncentryczny
75 omów
Zewnętrzna antena fal
ultrakrótkich
Prawa kolumna
Czerwony Czarny
(dostarczony)
Do gniazda
wejściowego
wideo
(niedostarczony)
Do gniazda
wejściowego
HDMI
Do gniazd
wejściowych
component
wideo
Do gniazda
wejściowego S-video
Do gniazda
wejściowego
SCART
Do cyfrowego koncentrycznego wejścia
audio
Do gniazd wyjściowych
audio
(dostępny
w sprzedaży)
(dostępny
wsprzedaży)
Do wejścia
audio
(dostępny
wsprzedaży)
(niedostarczony)
(niedostarczony)
(dostępny
wsprzedaży)
Podłączenie anten Zewnętrzna antena fal ultrakrótkich
