Shure AD4Q User Guide

Shure Incorporated
10/42

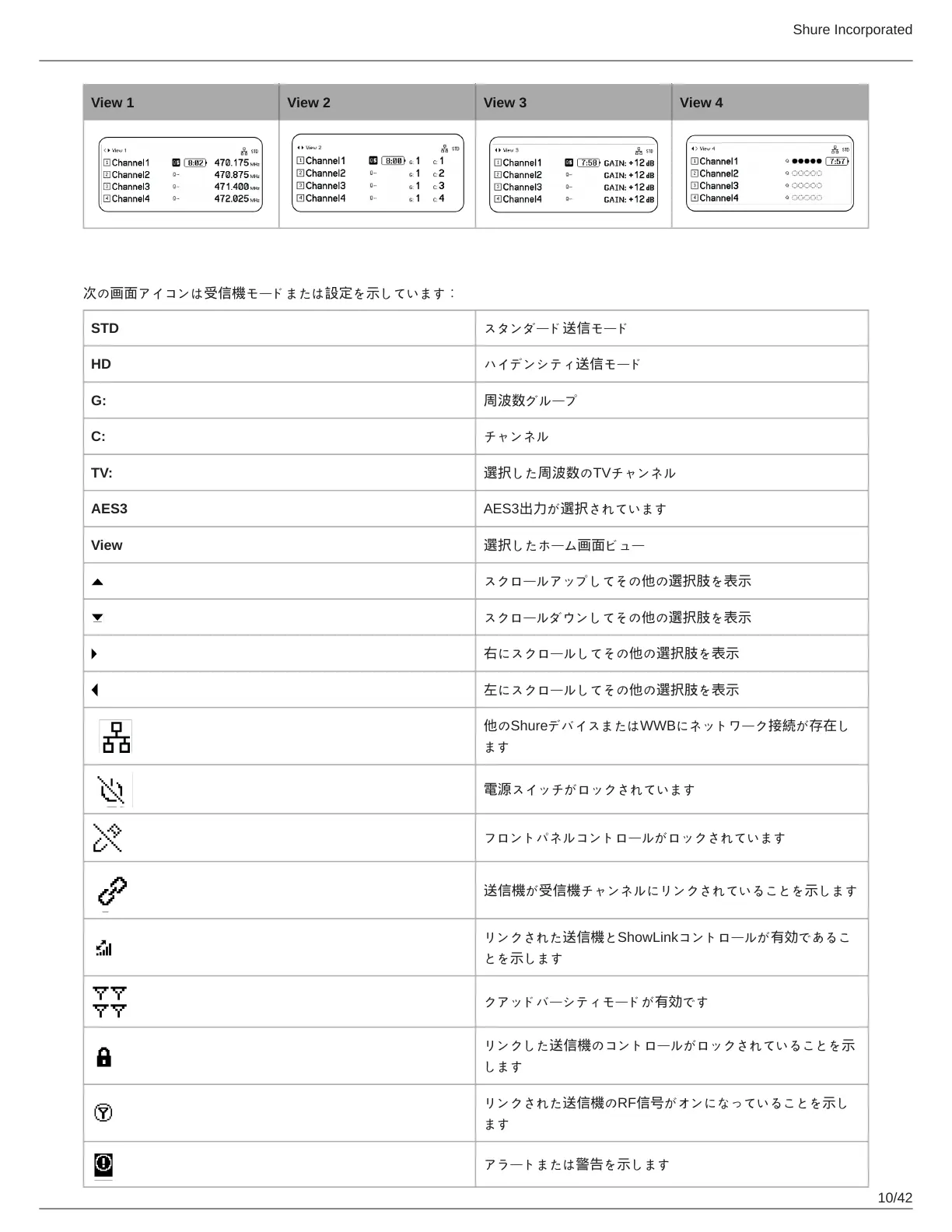

View 1 View 2 View 3 View 4
画面アイコン
次の画面アイコンは受信機モードまたは設定を示しています：
STD スタンダード送信モード
HD ハイデンシティ送信モード
G: 周波数グループ
C: チャンネル
TV: 選択した周波数のTVチャンネル
AES3 AES3出力が選択されています
View 選択したホーム画面ビュー
スクロールアップしてその他の選択肢を表示
スクロールダウンしてその他の選択肢を表示
右にスクロールしてその他の選択肢を表示
左にスクロールしてその他の選択肢を表示
他のShureデバイスまたはWWBにネットワーク接続が存在し
ます
電源スイッチがロックされています
フロントパネルコントロールがロックされています
送信機が受信機チャンネルにリンクされていることを示します
リンクされた送信機とShowLinkコントロールが有効であるこ
とを示します
クアッドバーシティモードが有効です
リンクした送信機のコントロールがロックされていることを示
します
リンクされた送信機のRF信号がオンになっていることを示し
ます
アラートまたは警告を示します

Shure AD4Q Specifications

General

Latency	2.9 ms
Number of Channels	4
Audio Frequency Response	20 Hz to 20 kHz
RF Sensitivity	-98 dBm at 10-5 BER
Power Requirements	100 to 240 V AC, 50–60 Hz
Type	Digital Quad-Channel Wireless Receiver
Modulation	Shure proprietary digital
Spurious Rejection	> 80 dB
Image Rejection	> 80 dB
Audio Output	XLR
Network Interface	Ethernet 10/100 Mbps
Operating Temperature Range	-18°C (0°F) to +50°C (122°F)
Dynamic Range	120 dB (A-weighted)
