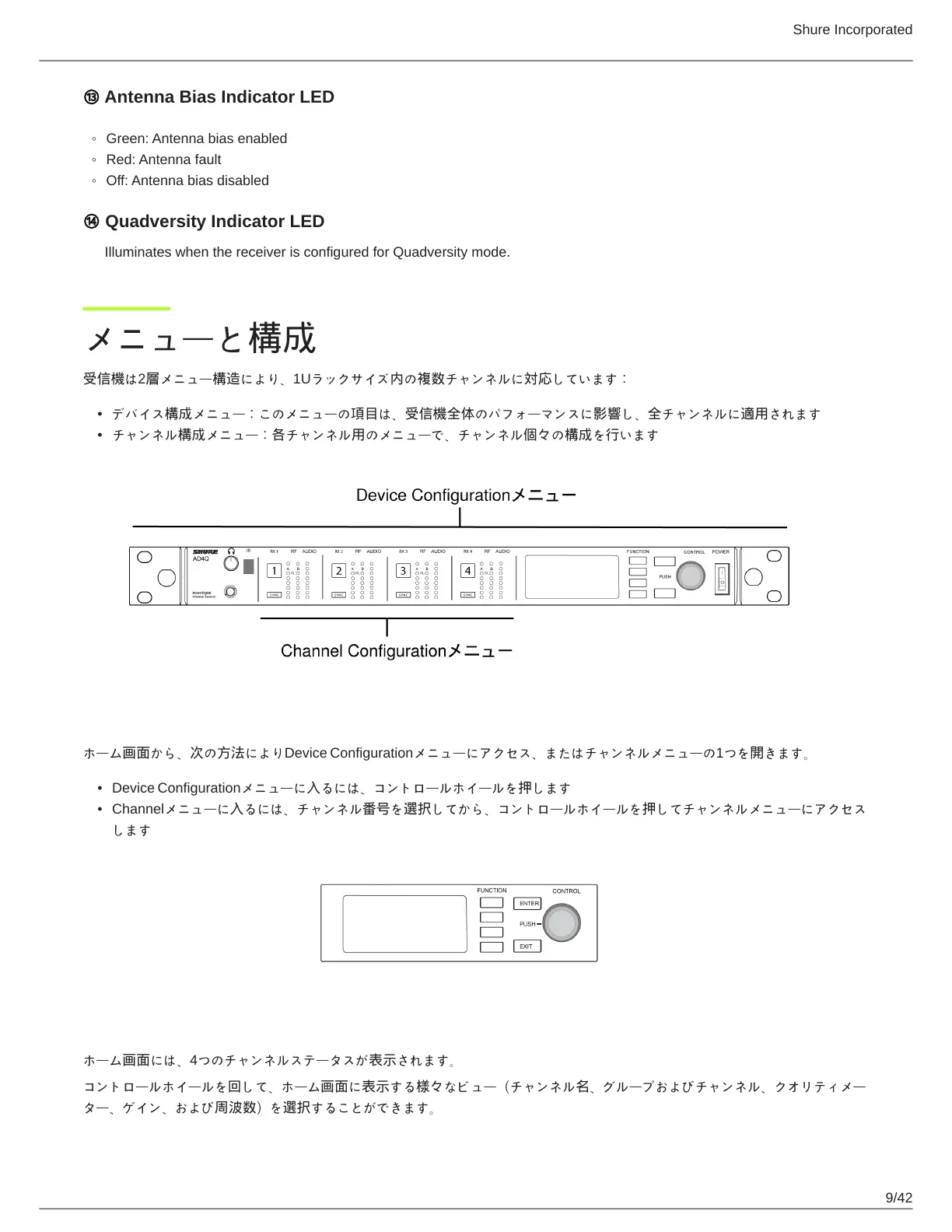

Shure Incorporated
9/42
Antenna Bias Indicator LED
Green: Antenna bias enabled
Red: Antenna fault
Off: Antenna bias disabled
Quadversity Indicator LED
Illuminates when the receiver is configured for Quadversity mode.
メニューと構成
受信機2メニュー構造により、1Uラックサイズ複数チャンネルに対応しています:
デバイス構成メニュー:このメニューの項目は、受信機全体のパフォーマンスに影響し、チャンネルに適用されます
チャンネル構成メニュー:チャンネルのメニューで、チャンネル個々構成います
デバイス構成メニューとチャンネルメニューへのアクセス
ホーム画面から、方法によりDevice Configurationメニューにアクセス、またはチャンネルメニューの1つをきます。
Device Configurationメニューにるには、コントロールホイールをします
Channelメニューにるには、チャンネル番号選択してから、コントロールホイールをしてチャンネルメニューにアクセス
します
ホーム画面
ホーム画面には、4つのチャンネルステータスが表示されます。
コントロールホイールをして、ホーム画面表示する様々なビュー(チャンネル、グループおよびチャンネル、クオリティメー
ター、ゲイン、および周波数)を選択することができます。

Table of Contents

Other manuals for Shure AD4Q

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Shure AD4Q and is the answer not in the manual?

Shure AD4Q Specifications

General IconGeneral
Latency2.9 ms
Number of Channels4
Audio Frequency Response20 Hz to 20 kHz
RF Sensitivity-98 dBm at 10-5 BER
Power Requirements100 to 240 V AC, 50–60 Hz
TypeDigital Quad-Channel Wireless Receiver
ModulationShure proprietary digital
Spurious Rejection> 80 dB
Image Rejection> 80 dB
Audio OutputXLR
Network InterfaceEthernet 10/100 Mbps
Operating Temperature Range-18°C (0°F) to +50°C (122°F)
Dynamic Range120 dB (A-weighted)
