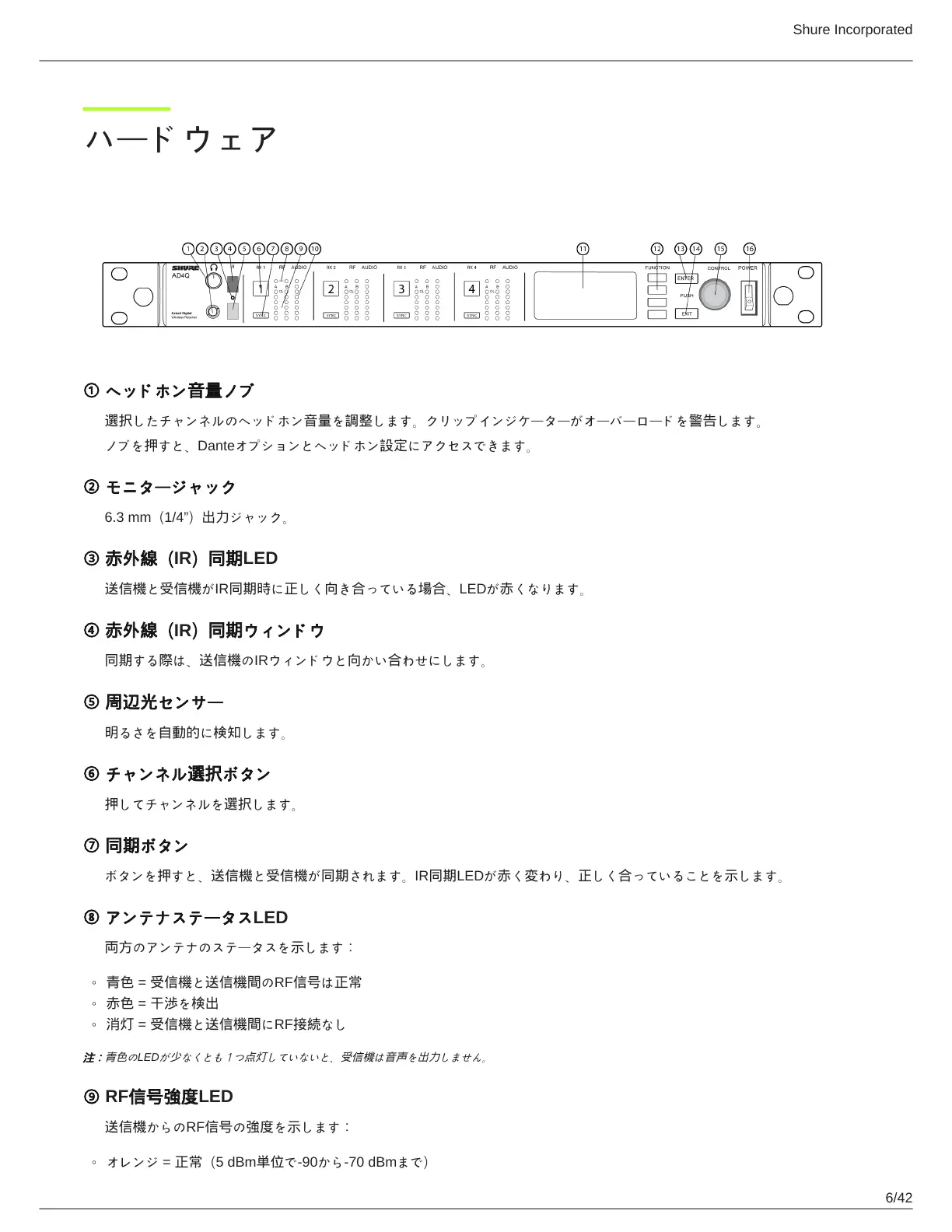

ハードウェア
受信機フロントパネル
① ヘッドホン音量ノブ
選択したチャンネルのヘッドホン音量を調整します。クリップインジケーターがオーバーロードを警告します。
ノブを押すと、Danteオプションとヘッドホン設定にアクセスできます。
② モニタージャック
6.3 mm（1/4”）出力ジャック。
③ 赤外線（IR）同期LED
送信機と受信機がIR同期時に正しく向き合っている場合、LEDが赤くなります。
④ 赤外線（IR）同期ウィンドウ
同期する際は、送信機のIRウィンドウと向かい合わせにします。
⑤ 周辺光センサー
明るさを自動的に検知します。
⑥ チャンネル選択ボタン
押してチャンネルを選択します。
⑦ 同期ボタン
ボタンを押すと、送信機と受信機が同期されます。IR同期LEDが赤く変わり、正しく合っていることを示します。
⑧ アンテナステータスLED
両方のアンテナのステータスを示します：
青色 = 受信機と送信機間のRF信号は正常
赤色 = 干渉を検出
消灯 = 受信機と送信機間にRF接続なし
注：青色の LED が少なくとも１つ点灯していないと、受信機は音声を出力しません。
⑨ RF信号強度LED
送信機からのRF信号の強度を示します：
オレンジ = 正常（5 dBm単位で-90から-70 dBmまで）

Shure AD4Q Specifications

General

Latency	2.9 ms
Number of Channels	4
Audio Frequency Response	20 Hz to 20 kHz
RF Sensitivity	-98 dBm at 10-5 BER
Power Requirements	100 to 240 V AC, 50–60 Hz
Type	Digital Quad-Channel Wireless Receiver
Modulation	Shure proprietary digital
Spurious Rejection	> 80 dB
Image Rejection	> 80 dB
Audio Output	XLR
Network Interface	Ethernet 10/100 Mbps
Operating Temperature Range	-18°C (0°F) to +50°C (122°F)
Dynamic Range	120 dB (A-weighted)
