Shure AD4Q User Guide

Shure Incorporated
7/42
◦
◦
◦
◦
赤 = オーバーロード（-20 dBm以上）
⑩ オーディオLED
赤、黄、緑のLEDでアベレージとピークの音声レベルを示します。
リミッターが発動するとLEDが赤色に変わります。
⑪ ディスプレイ
選択したチャンネルの情報を表示します。
⑫ 機能ボタン
各ボタンを押すと、編集および構成オプションが表示されます。ボタンは上からF1、F2、F3、F4があり、編集オプションが使
用できるようになると点灯します。
⑬ ENTERボタン
押すと、変更が保存されます。
⑭ EXITボタン
押すと、変更がキャンセルされてメインメニューに戻ります。
⑮ コントロールホイール
押してメニューを表示します
押してチャンネルまたはメニューアイテムを選択します。
回して、メニューアイテムをスクロール、またはパラメーター値を変更します。
⑯ 電源スイッチ
ユニットの電源をオン/オフします。

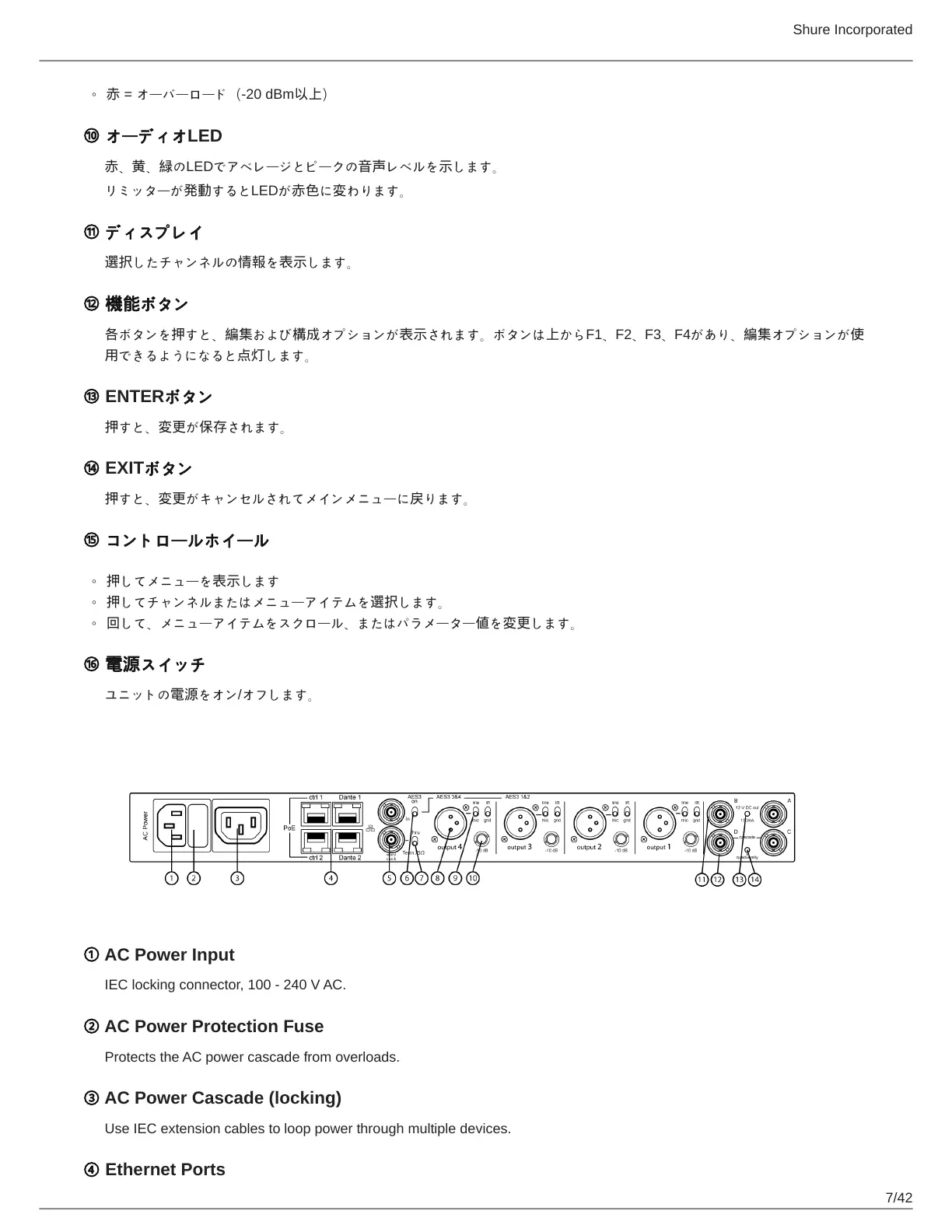

Receiver Back Panel
① AC Power Input
IEC locking connector, 100 - 240 V AC.
② AC Power Protection Fuse
Protects the AC power cascade from overloads.
③ AC Power Cascade (locking)
Use IEC extension cables to loop power through multiple devices.
④ Ethernet Ports

Shure AD4Q Specifications

General

Latency	2.9 ms
Number of Channels	4
Audio Frequency Response	20 Hz to 20 kHz
RF Sensitivity	-98 dBm at 10-5 BER
Power Requirements	100 to 240 V AC, 50–60 Hz
Type	Digital Quad-Channel Wireless Receiver
Modulation	Shure proprietary digital
Spurious Rejection	> 80 dB
Image Rejection	> 80 dB
Audio Output	XLR
Network Interface	Ethernet 10/100 Mbps
Operating Temperature Range	-18°C (0°F) to +50°C (122°F)
Dynamic Range	120 dB (A-weighted)
