Shure BLX2 Quick Guide

11
BLX2

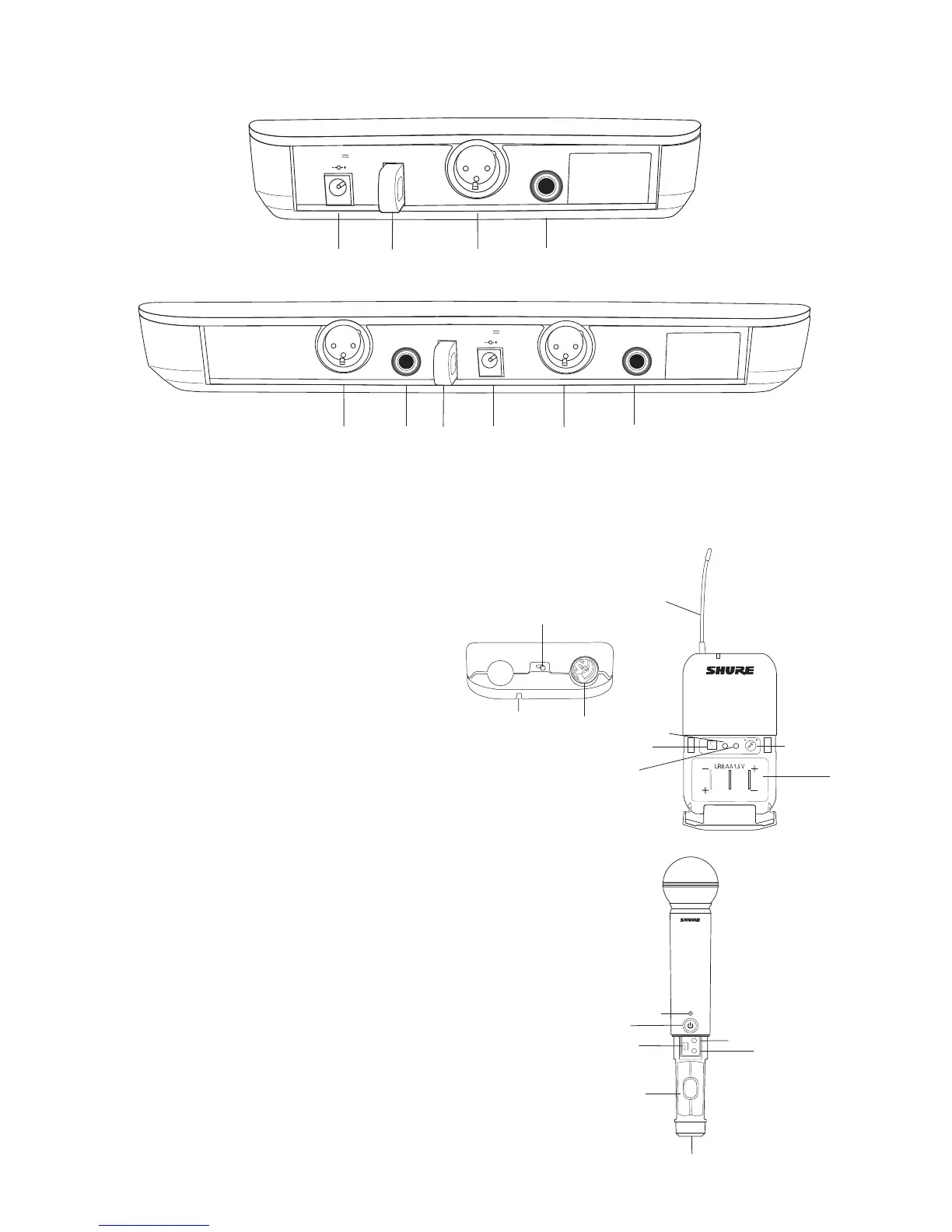

Panneauarrière
① Prised'alimentationc.c.
② Dispositifdefixationducordon
d’alimentation
③ ConnecteurXLRdesortieniveaumicro
(MIC out)
④ Connecteurdesortieniveauinstrument
de6,35mm(1/4po)(instrument out)
BLX1
① TémoinLED
Affiche l'état de l'alimentation et des piles (voir
Témoins LED d'émetteur).
② Interrupteurpower
Met l'appareil sous tension ou hors tension.
③ Connecteurd’entréeà4brochesdu
microphone(connecteurTA4)
④ Antenne
⑤ Boutongroup
Modifie le réglage du groupe.
⑥ AffichageLED
Affiche le réglage du groupe et du canal.
⑦ Boutonchannel
Modifie le réglage du canal.
⑧ Compartimentpile
⑨ Réglagedugainaudio
Tourner pour augmenter ou réduire le gain de
l'émetteur.
BLX2
① TémoinLED
Affiche l'état de l'alimentation
et des piles (voir Témoins LED
d'émetteur).
② Boutonpower
Appuyer dessus pour mettre
l'appareil sous tension ou hors
tension.
③ Boutongroup
Modifie le réglage du groupe.
④ Boutonchannel
Modifie le réglage du canal et
du gain.
⑤ AffichageLED
Affiche le réglage du groupe et
du canal.
⑥ Capuchond'identification
⑦ Compartimentpile
⑨
Français
BLX4
BLX88
channel
group
-10 dB
BLX1
group
(A-Y)
channel
(0-9)
①
②
④
⑤
⑥
⑦
⑧
③
③
④
⑥
⑦
⑤
①
②
POWER
MIC OUT
INSTRUMENT OUT
12-15 V
160 mA
①
②
③
④
①
②
③
③
④
④
POWER
MIC OUT
INSTRUMENT OUT
12-15 V
320 mA
INSTRUMENT OUT
MIC OUT

Shure BLX2 Specifications

General

Battery Life	Up to 14 hours
Battery Type	2 AA batteries
Modulation	FM
Transmitter Type	Handheld
Compatibility	BLX Series
Frequency Response	50 Hz to 15 kHz
Operating Range	300 ft (91 m) typical
Microphone Capsule	SM58
RF Output Power	10mW
Dynamic Range	100 dB
