Sic Marking i143 - Controller Rear Face Diagram

NOTI143US - R00.doc Translation of the original instructions 8/25
Figure 1 : Face arrière du contrôleur

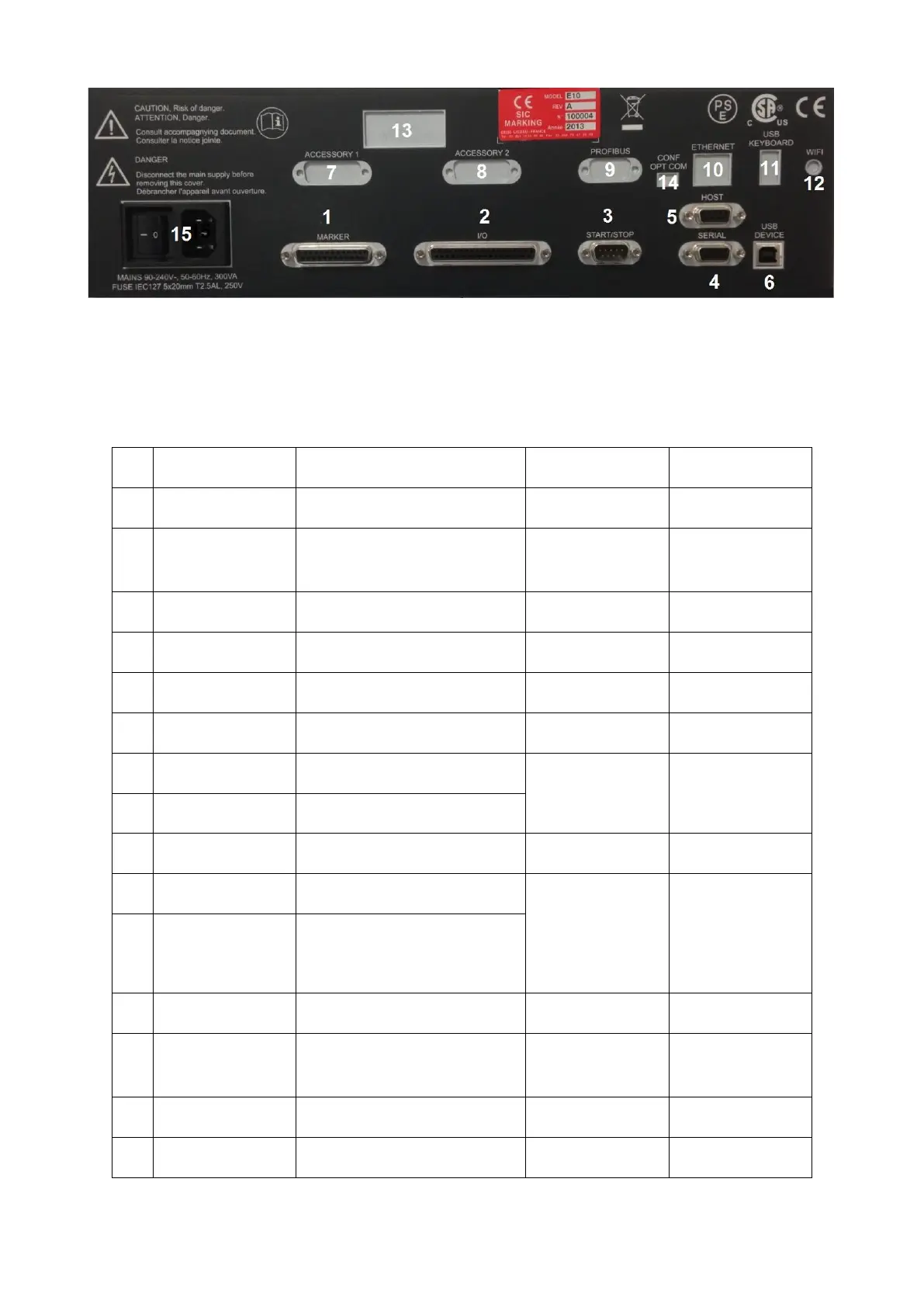

2.3. Face arrière du contrôleur e10
N°
TITRE
CONNECTE A :
CODE ARTICLE
1
MARKER
MACHINE DE MARQUAGE
2
I/O
ENTREES/SORTIES/MACHINE
DE MARQUAGE
3
START/STOP
BOITE A BOUTON
4
SERIAL
PC / AUTOMATE
5
HOST
PC / AUTOMATE
6
USB DEVICE
PC
7
ACCESSORY 1
AXE D
OPTION
3 300 050
8
ACCESSORY 2
AXE Z / 4EME AXE
9
PROFIBUS
PC/AUTOMATE
OPTION
10
ETHERNET
PC/AUTOMATE
OPTION
3 300 051
11
USB
KEYBOARD
CLAVIER USB
12
WIFI
ANTENNE
13
TRAPPE A.U /
BATTERIE
OPTION
14
CONF OPT COM
RESERVE
15
INTERRUPTEUR
