5.2 UL 認証に関する注意事項
UL：NFPA79 に準拠した用途においてのみご使用ください。この装置は 30V DC
用の 1 A ヒューズによって保護されるものとします。
UL 規格によってリストアップされた接続ケーブル付きのアダプターを使用できま
す。
Enclosure type 1.
5.3 接続に関する注意事項
– コネクタ接続: ピン配置
– ケーブル: 芯線色
すべての電気的接続部を接続してから供給電圧を印加し、電源を入れてください。
下記の表で使用されている接続用語の説明:
•
BN = 茶色
•
WH = 白色
•
BU = 青色
•
BK = 黒色
•
n. c. = 未接続
•
Q = デジタル出力
•
L+ = 供給電圧 (U
B
)
•
M = グラウンド
•
L = ライトオン
•
D = ダークオン
•
GTE6-P: PNP: 負荷 → M
•
GTE6-N: NPN: 負荷 → L+
センサの接続後に緑色の LED が点灯します。
DC: 10 ... 30V DC, 参照 "テクニカルデータ", ページ 76

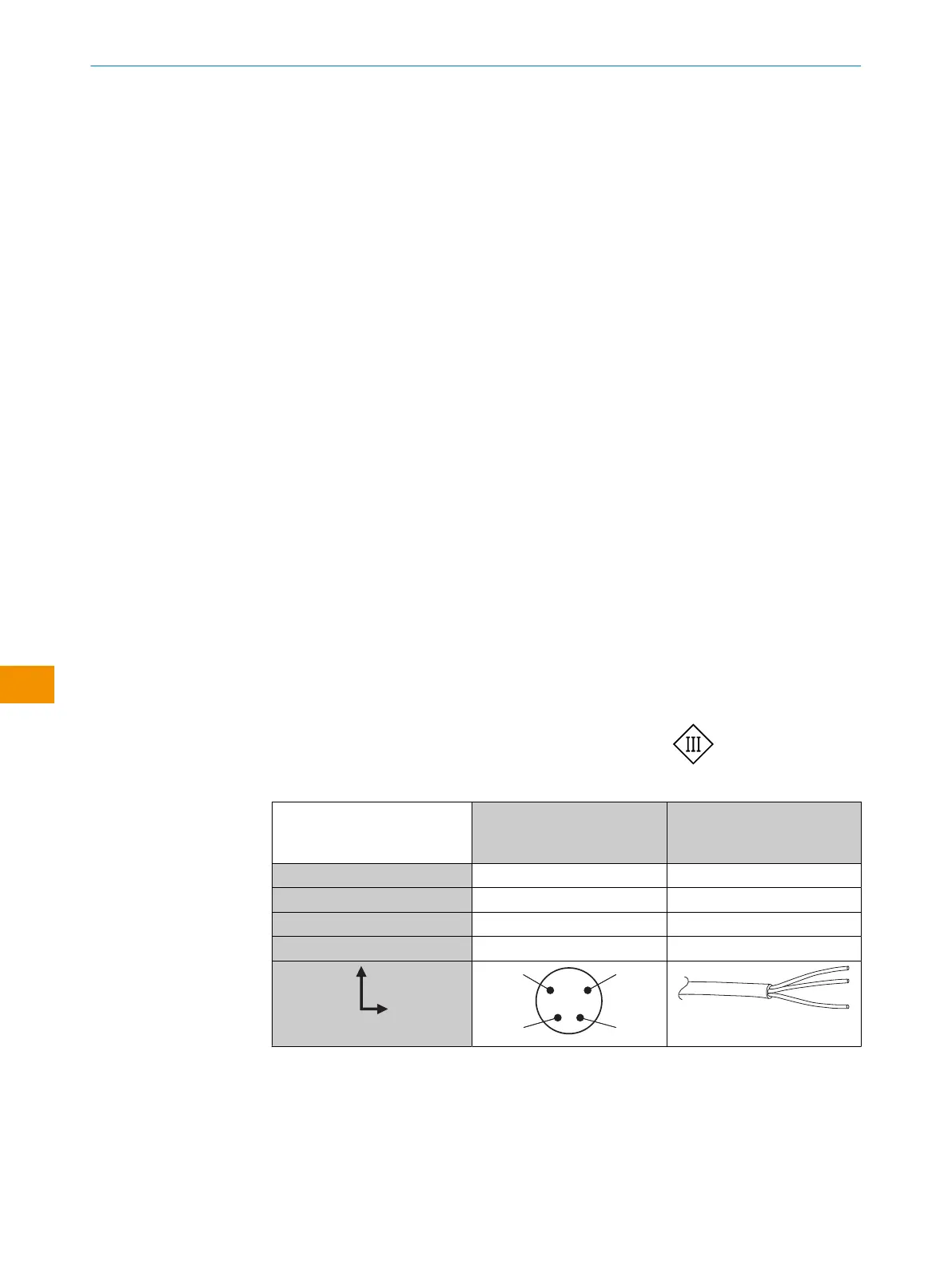

表 1: 接続
GTE6 -P/N4xxx
-P/N6xxx
-P/N7xxx
-P/N1xxx
1 = 茶
+ (L+) + (L+)
2 = 白
n. c. -
3 = 青
- (M) - (M)
4 = 黒
Q Q
4
3
2
1
