SICK GTE6 - Page 73

Q (PNP)
Q (NPN)
Q (NPN)
Q (PNP)
L L
D D
L L
D D

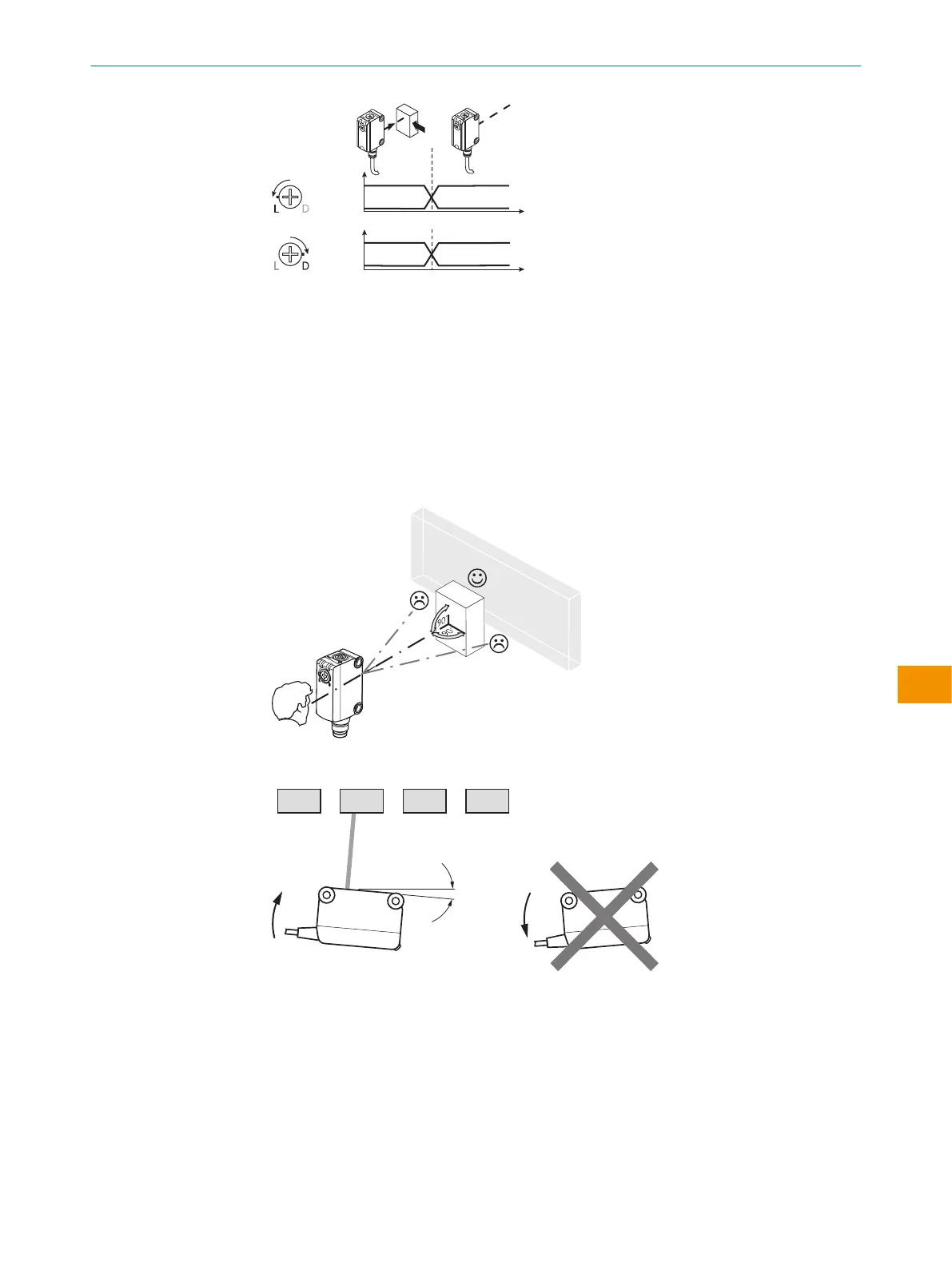

図 2: スイッチング動作
6
コミッショニング
6.1 方向調整
センサを対象物に合わせて方向調整します。赤色の投光軸が対象物の中央に照射
されるように位置決めします。
センサの光開口 (フロントカバー) が全く遮らぎられることがないよう注意してく
ださい [参照 図 3, ページ 73]。
図 3: 方向調整
≈ 5 ... 7 °
図 4: センサの正しい傾き方向
6.2
使用条件の確認
対象物の検出距離と反射率を付属のグラフと比較します (x = 検出距離、y = 予備
能)。
その際、背景前の対象物は、対象物の反射率が背景の反射率よりも著しく大きい
か、または対象物と背景の間の距離が十分にある場合のみ検出することができま
す。
取扱説明書
8015312.1KOY/2023/10/10 | SICK 取 扱 説 明 書 | GTE6 - Line
73
