拡散反射率: 6% = 黒色 1、18% = 灰色 2、90% = 白色 3 (DIN 5033 に準拠した
白)。拡散反射率の低い被写体で調整することをお勧めします。
1
0
10
100
0
1,000
20
(0.79)
40
(1.57)
60
(2.36)
80
(3.15)
100
(3.94)
120
(4.72)
140
(5.51)
Operating reserve
Distance in mm (inch)
2
1
3
90 %/90 %
20 %/90 %
6 %/90 %

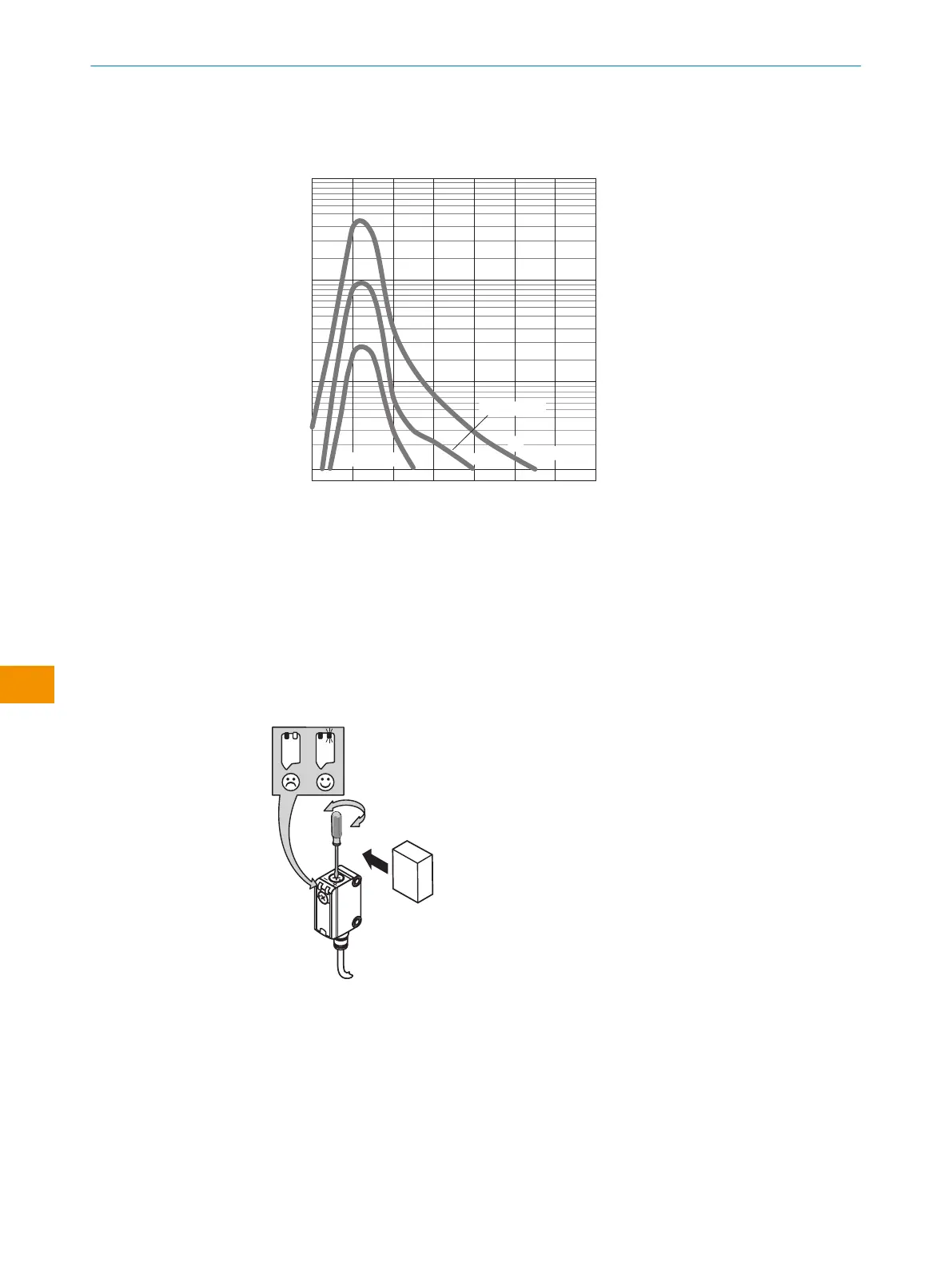

図 5: 予備能
6.3 設定
ポテンショメータ付きセンサ:
ポテンショメータ (タイプ: 5 段階) で感度 (検出距離) を調節します。
右へ回すと感度 (検出距離) が増大し、左へ回すと感度 (検出距離) が減少します。
検出距離を対象物内に入れることをお勧めします。例: 参照 図 6。
L L
D D
–
+
図 6: 設定
感度が設定された後、対象物を光軸から取り除きます。スイッチング出力が変化し
ます (参照 図 2)。センサは設定され動作準備が整いました。
機能を点検するためには、グラフ 図 2 を使用します。
スイッチング出力がグラフ 図 2 に従った動作を示さない場合は、使用条件を点検
してください 参照 "トラブルシューティング", ページ 75。
