5. INBETRIEBNAHME, BETRIEB
5.3 Mechanische Montage
Der max. Drehmoment ist abhängig von der Montagestelle (z. B. Werkstoff und Form). Bei Fragen
wenden Sie sich an unseren Anwendungsberater.
→ Kontaktdaten siehe Kapitel 1 „Allgemeines“ oder Rückseite der Betriebsanleitung.
1. Dichtäche abdichten (→ siehe „Abdichtungsvarianten“).
2. Druckschalter handfest in Montagestelle einschrauben.
3. Mit Drehmomentschlüssel über Schlüsseläche anziehen.

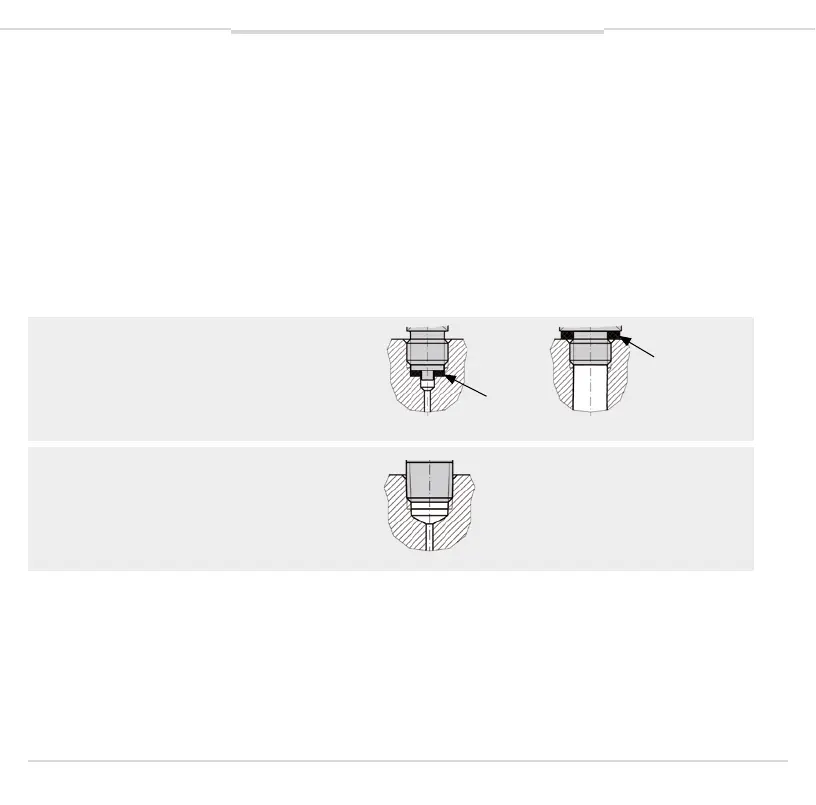

Abdichtungsvarianten
Zylindrische Gewinde
Dichtäche 1 mit Flachdichtung, Dichtlinse
oder Proldichtung abdichten.
nach EN 837
nach DIN 3852-E


Kegelige Gewinde
Gewinde mit Dichtwerkstoff umwickeln
(z. B. PTFE-Band).
NPT, R und PT
5.4 Elektrische Montage
5.4.1 Anforderungen an Spannungsversorgung
→ Hilfsenergie siehe Typenschild
Die Versorgung des Druckschalters muss durch einen energiebegrenzten Stromkreis gemäß 9.4 der
UL/EN/IEC 61010-1 oder LPS gemäß UL/EN/IEC 60950-1 / CSA C22.2 No.60950-1 oder Class 2
gemäß UL1310/UL1585 (NEC oder CEC) erfolgen.
