Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus8024946 | SICK AG
Irrtümer und Änderungen vorbehalten
13
5. INBETRIEBNAHME, BETRIEB

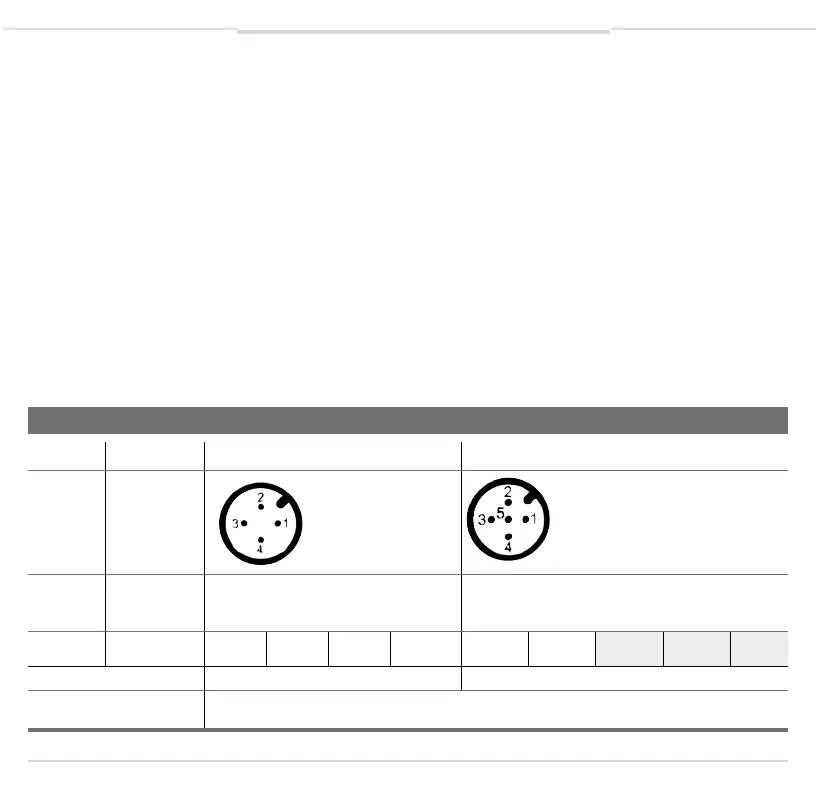

Elektrische Anschlüsse
Rundsteckverbinder M12x1, 4-polig Rundsteckverbinder M12x1, 5-polig
2 Schaltausgänge oder
1 Schaltausgang +
1 Analogausgang
2 Schaltausgänge + 1 Analogausgang
L+ = 1 M = 3
Q1 = 4
C/Q1 = 4
Q2 = 2 /
Q
A
= 2
L+ = 1 M = 3
Q1 = 4
C/Q1 = 4
Q2 = 2 Q
A
= 5
Schutzart nach IEC 60 529 IP 67 IP 67
Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Leitungssteckern
entsprechender Schutzart.
Die Spannungsversorgung muss für den Betrieb oberhalb 2.000 m geeignet sein, falls der Druck-
schalter ab dieser Höhe verwendet wird.
5.4.2 Anforderungen an elektrische Verbindung
Schutzart des Gegensteckers entspricht der Schutzart des Druckschalters.
Kabeldurchmesser passt zur Kabeldurchführung des Gegensteckers.
Kabelverschraubung und Dichtungen des Gegensteckers sitzen korrekt.
Es kann keine Feuchtigkeit am Kabelende eindringen.
5.4.3 Anforderung an Schirmung und Erdung
Der Druckschalter muss entsprechend dem Erdungskonzept der Anwendung geschirmt und geerdet werden.
5.4.4 Gerät anschließen
1. Gegenstecker oder Kabelausgang konfektionieren, →Anschlussbelegung siehe Typenschild
2. Steckverbindung herstellen.
