76
5. MISE EN SERVICE, FONCTIONNEMENT
5.3 Montage mécanique
Le couple de serrage maximal dépend du lieu d’installation (par ex. matériau et forme). Pour
toute question, veuillez contacter notre conseiller technique.
→ Pour les coordonnées de contact, voir chapitre 1 « Généralités » ou au verso de cette notice
d’instruction.
1. Sceller la surface d’étanchéité (→ voir « Variantes d’étanchéité »).
2. Visser le pressostat à la main à l’emplacement d’installation.
3. Serrer à l’aide d’une clé dynamométrique sur le méplat de la clé.

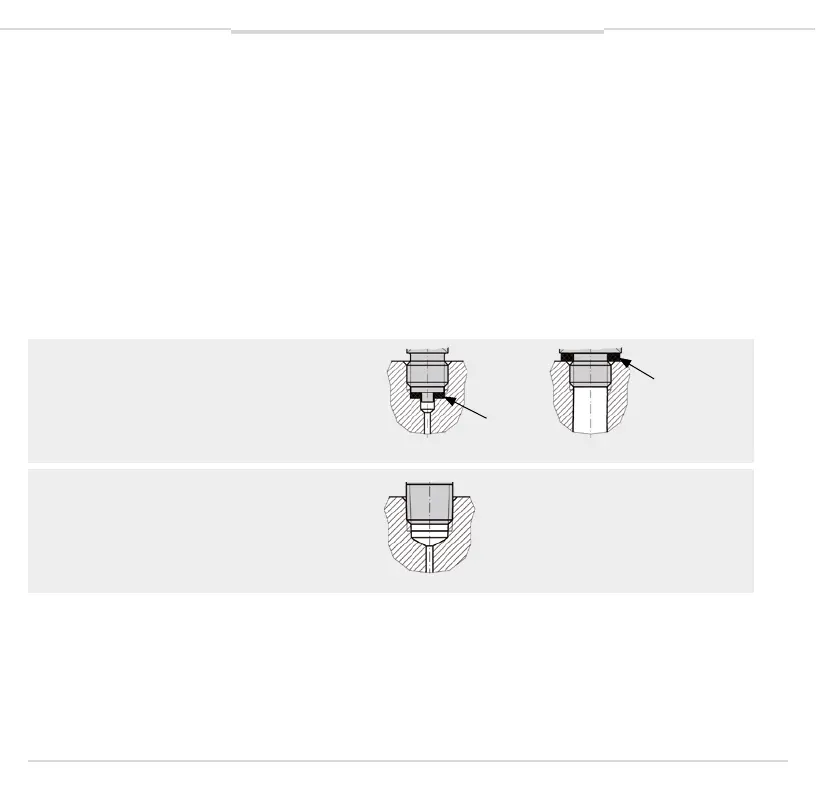

Variantes d’étanchéité
Filetage cylindrique
Sceller la surface d’étanchéité 1 avec
un joint plat, une lentille d’étanchéité ou
un joint prolé.
selon EN 837
selon DIN 3852-E


Filetage conique
Enrouler le letage avec un matériau
d’étanchéité (par ex. ruban PTFE).
NPT, R et PT
5.4 Montage électrique
5.4.1 Exigences relatives à l’alimentation électrique
→ Voir plaque signalétique pour alimentation externe
Le pressostat doit être alimenté par un circuit à énergie limitée selon 9.4 de UL/EN/CEI 61010-1 ou
LPS selon UL/EN/CEI 60950-1 / CSA C22.2 N° 60950-1 ou de classe 2 selon UL1310 / UL1585
(NEC ou CEC).
