Notice d’instruction PBS plus
NOTICE D’INSTRUCTION PBS plus8024946 | SICK AG
Sujet à modication sans préavis
77
5. MISE EN SERVICE, FONCTIONNEMENT

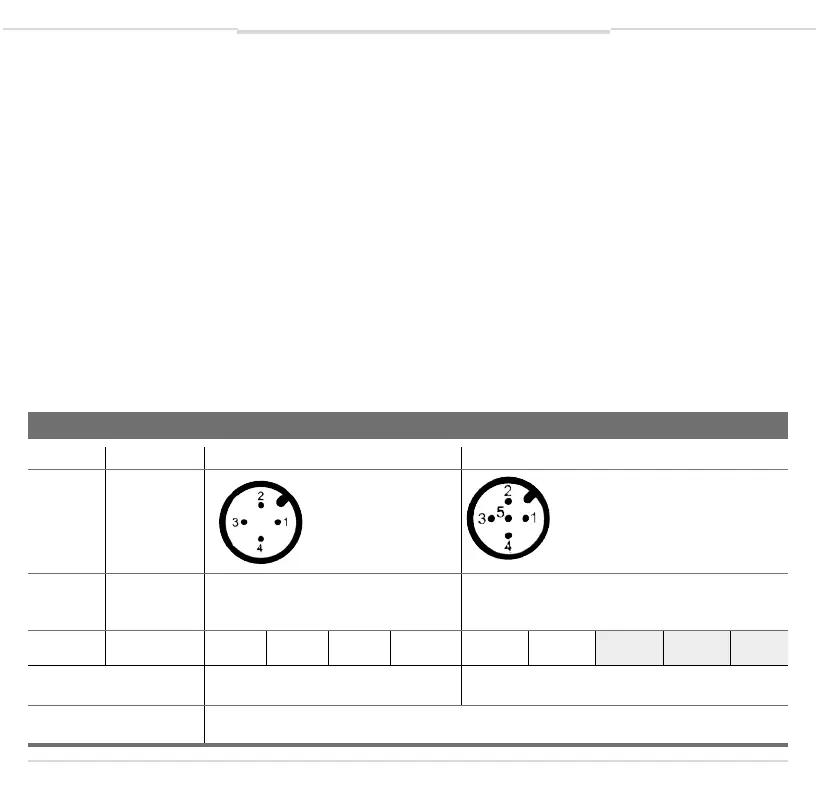

Raccordements électriques
Connecteur cylindrique M12x1, 4 pôles Connecteur cylindrique M12x1, 5 pôles
2 sorties de commutation numériques ou
1 sortie de commutation numérique +
1 sortie analogique
2 sorties de commutation numériques +
1 sortie analogique
L+ = 1 M = 3
Q1 = 4
C/Q1 = 4
Q2 = 2 /
Q
A
= 2
L+ = 1 M = 3
Q1 = 4
C/Q1 = 4
Q2 = 2 Q
A
= 5
Indice de protection selon
CEI 60 529
IP 67 IP 67
Les indices de protection indiqués s’appliquent uniquement à l’état connecté avec les connecteurs
de câble de l’indice de protection correspondant.
L’alimentation électrique doit être adaptée à une utilisation à une altitude supérieure à 2.000 m si
le pressostat est utilisé à partir de cette altitude.
5.4.2 Exigences relatives au raccordement électrique
L’indice de protection du connecteur homologue correspond à l’indice de protection du pressostat.
Le diamètre du câble correspond au passage de câble du câble homologue.
Le presse-étoupe et les joints d’étanchéité du correcteur homologue sont correctement xés.
Aucune humidité ne peut pénétrer à l’extrémité du câble.
5.4.3 Exigences en matière de blindage et de mise à la terre
Le pressostat doit être blindé et mis à la terre conformément au concept de mise à la terre de l’ap-
plication.
5.4.4 Raccordement de l’appareil
1. Confectionner le connecteur homologue ou la sortie de câble correspondant,
→ Voir plaque signalétique pour l’affectation des bornes
2. Établir la connexion enchable.
